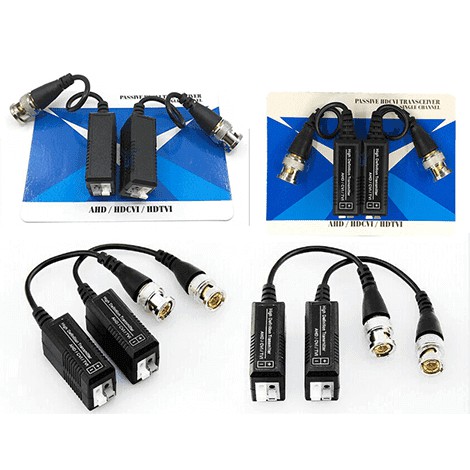

Giới thiệu BANLUN ĐẦU CHUYỂN CAMERA ( AHD/CVI/TVI/CVBS ) 2 CÁI / 1 BỘ

một thiết bị để kết nối một dòng tín hiệu cân bằng với một dòng tín hiệukhông cân bằng. Thiết bị Balun cho phép một tín hiệu được truyền qua cáp với một giá trị trở kháng mà khi sử dụng lại là một trở kháng khác (cùng tín hiệu khi truyền và nhận trở kháng khác nhau). Một tình trạng áp dụng phổ biến liên quan đến video balun là để hỗ trợ để tín hiệu video được sử dụng với cáp mạng chuẩn Cat5. Cáp đồng trục bọc giáp (coax), dùng cho truyền tải hình ảnh có trở kháng 75 ohm, trong khi cáp mạng Cat5 có trở kháng 100 ohm . Tác dụng của thiết bị Balun là chuyển đổi trở kháng của tín hiệu gốc ban đầu để chuyển đổi trở thành trở kháng của cáp , Balun luôn được dùng theo cặp ở mỗi đầu cáp và một cặp ở cuối cáp. Truyền tải video trên Cat5 mà không dùng thiết bị video balun sẽ tạo ra một hình ảnh có bóng mờ kèm theo giống như thường xảy ra khi tín hiệu bị sự cố chậm trễ (delay). Lý do cho việc sử dụng thêm các đầu kết nối video balun là vì chi phí cáp Cat5 thường rẻ hơn so với cáp đồng trục và thường có sẵn trong bất cứ công trình hiện đại nào.

AHD/HDCVI/HDTVI video định dạng tương thích
khoảng cách truyền: 720 P0-300 m
phương tiện truyền dẫn:UTPCAT5
chất lượng cao hiệu ứng video
HD Chất Lượng Cao CCTV UTP AHD Video Balun với BNC UTP Video Nối balun transceiver cho camera passive AHD balun CVI TVI
HD chất lượng cao UTP video balun transmitter
không có điện required
AHD/HDCVI/HDTVI video định dạng tương thích
Real thời gian truyền tải
đặc biệt interference chối
Bộ Lọc sóng Thiết Kế, Thiết Kế Chống Tĩnh Điện, Chống Sét
truyền dẫn đường dài và chất lượng cao hình ảnh
kích thước nhỏ gọn và dễ dàng cài đặt
chi phí-hiệu quả

MẶT HÀNG

ĐẶC ĐIỂM KỸ THUẬT

Khoảng Cách truyền dẫn

HDCVI

720 P: 300 m

AHD

720 P/960 H/1080 P: 300 m

HDTVI

720 P/1080 P: 200 m

Video

Định Dạng tương thích

AHD/CVI/TVI

độ phân giải

720 P/960 H/1080 P

Tần Số hoạt động

DC đến 6 MHz

Common-mode/Khác Nhau chế độ từ chối

15 KHz đến 5 MHz 60 dB typ

suy giảm

1.5dB typ Max

trở kháng

nam BNC: 75Ω

thiết bị đầu cuối: 100Ω

loại dây

Hệ Thống Dây mạng

một Unshield Cặp Xoắn (cho mỗi tín hiệu video) 24-16AWG (0.5-1.31 mét)

Loại thể Loại

5 hoặc tốt hơn

trở kháng

100±20ohms

DC Vòng Kháng

52 ohms mỗi 1000ft (18 ohms mỗi 100 m)

DC Vòng Kháng

khác nhau Điện Dung

điện

điện bên ngoài yêu cầu

Bảo Vệ tăng :tái tạo trạng thái rắn bảo vệ tăng

Video Đầu Vào : 2KV (chế độ thông thường), 10/700us IEC6100-4-5/1995 (GB/T 1726,5-1999)

Đầu Ra Video ;2KV (chế độ thông thường), 10/700us IEC6100-4-5/1995 (GB/T 1726,5-1999)
Video input/output
nam BNC/Đẩy thiết bị đầu cuối

cơ khí
ABS

Màu Sắc: đen

kích thước : 203*49*105 mét (connector bao gồm)

tổng trọng lượng : 72 gam/cặp
Nhiệt Độ hoạt động -20-70
Độ Ẩm tương đối 0-95% (không ngưng tụ)
Nhiệt Độ bảo quản -40-80
