Giới thiệu Panme đo ngoài 0-25mm độ chính xác 0.01mm

Panme đo ngoài là một trong những dụng cụ đo cơ khí có tính chính xác cao. được ứng dụng rộng rãi trong ngành cơ khí để đo độ dày, chiều rộng và đường kính ngoài của của khối, vật liệu. Thiết bị có dải đo từ 0 đến 25mm với độ chính xác 0.01mm cho kết quả đo chuẩn xác.

Hướng dẫn đo
Trước khi đo
Bước 1: Trước khi bắt đầu tiến hành đo, bạn nhất định cần phải thực hiện những bước kiểm tra dụng cụ cũng như bề mặt đo. Kiểm tra xem thước Panme có bị mòn hay sứt mẻ gì không, nếu đầu đo bị mòn hay sứt mẻ thì kết quả đo sẽ không chính xác, bạn nên đổi sang cái khác. Tiếp theo đó, chúng ta kiểm tra xem các bộ phận có chuyển động trơn tru hay không. Ngoài ra, bạn cũng cần vệ sinh bề mặt đo để tránh trường hợp bị bụi bặm bám vào.
Bước 2: Sau đó, phải kiểm tra điểm 0, nếu điểm 0 bị lệch thì dù có đo chính xác cũng không cho kết quả đo chính xác. Đối với Panme 0-25mm, Panme chính xác khi 2 mỏ đo tiếp xúc khít nhau khi đó vạch “0” trên mặt vát sẽ trùng với đường chuẩn đồng thời mép ống động trùng vạch “0” trên thân thước chính.

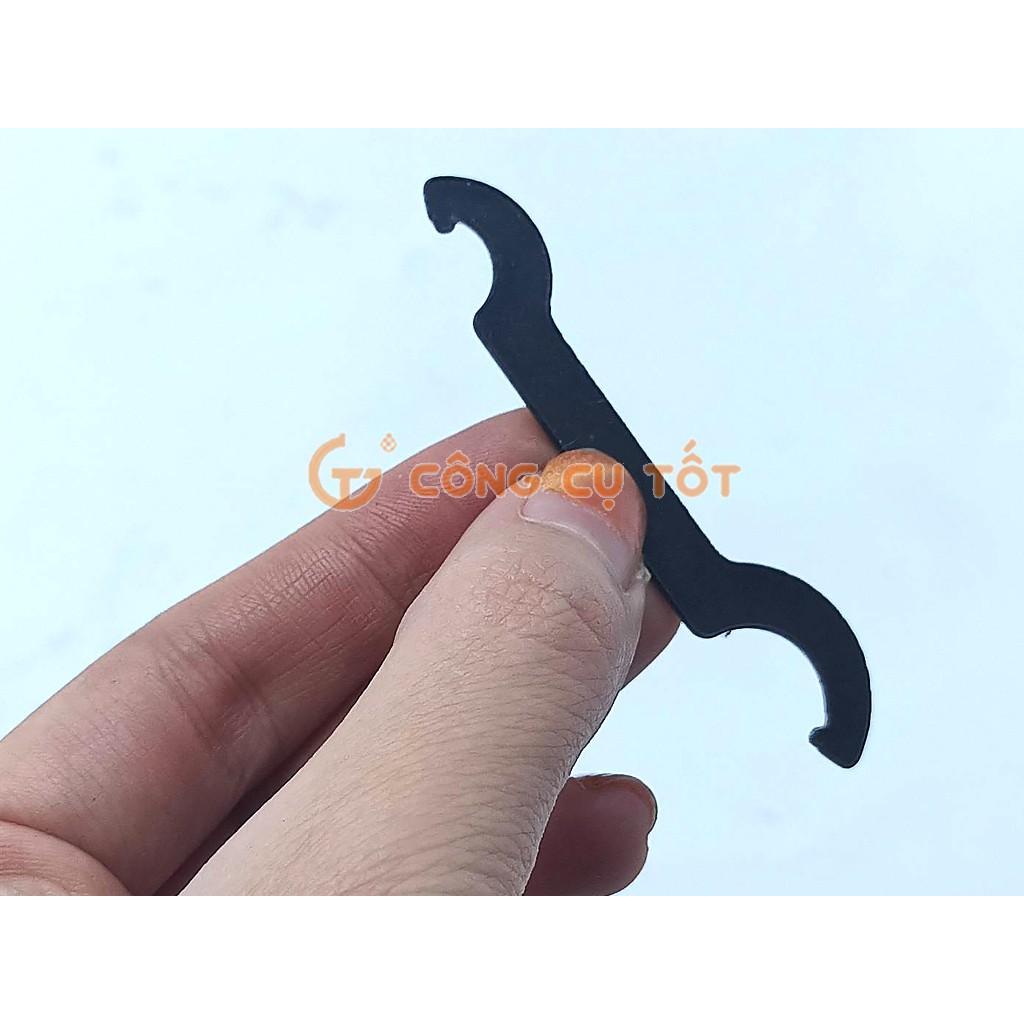

Bước 3: Trường hợp Panme không đảm bảo độ chính xác cần phải hiệu chỉnh lại Panme. Khi hiệu chỉnh Panme, trước tiên cần vặn vít hãm để cố định mỏ đo động, sau đó dùng chìa vặn chuyên dùng để vặn ống động sao cho vạch “0” trên mặt vát trùng với đường chuẩn thước.

Khi tiến hành đo
Bước 1: Nới lỏng vít hãm, 1 tay cầm thân chữ C, 1 tay văn nút vặn để đầu đo di động theo kích thước lớn hơn kích thước của chi tiết cần đo.
Bước 2: Áp đầu đo cố định vào mặt chuẩn chi tiết cần đo, sau đó văn nút vặn để đầu đo động di chuyển đến khi chạm vào bề mặt chi tiết cần đo (Đảm bảo sự tiếp xúc của đầu đo sao cho vuông góc với kích thước cần đo, nếu đo đường kính thì đầu đo phải nằm trên đương kinh chi tiết).
Bước 3: Giữ cho đường tâm của 2 mỏ đo trùng với kích thước vật cần đo.
Bước 4: Đọc trực tiếp kết quả đo được hoặc siết chặt vít hãm rồi lấy thước ra khỏi chi tiết và đọc kết quả.
Chú ý: Không xoay thân thước phụ khi 2 đầu đo đã chạm vào mặt chi tiết vì điều này có thể làm chi tiết biến dạng, kích thước không chính xác.

Cách đọc số đo
Để đọc kết quả đo trên thước Panme ta có công thức tính: L = A + (B) + C x 0.01
Trong đó:
L: Kích thước chi tiết đo.
A là phần nguyên: Đọc từ vạch 0 trên thước chính đến vạch sát mép ống quay.
B là phần thập phân: Xem mép ống quay đã vượt qua vạch 0,5mm chưa. Nếu vượt qua rồi thì cộng với 0.5mm, Nếu chưa vượt qua thì bỏ qua chỉ số này không cần cộng vào kết quả.
C là phần trăm: Xem vạch số mấy trên thân thước phụ trùng với đường chuẩn trên thước chính thì lấy số đấy nhân 0.01mm

thông tin sản phẩm
Hãng sản xuất : nobrand
Xuất xứ : Trung Quốc
Địa chỉ: Cửa hàng Đồ Nghề Đà Nẵng Điện Biên Phủ, Thanh Khê Đà Nẵng
