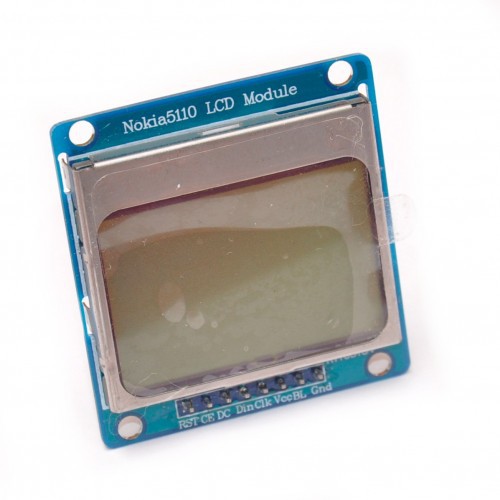

Giới thiệu Module Màn Hình LCD5110

Màn hình LCD Graphic Nokia 5110 là loại LCD Graphic đơn sắc với số điểm ảnh 84x84 Pixel được sử dụng trong vô số các ứng dụng hiển thị hình ảnh, text,..., với ưu điểm giá thành rẻ, nhỏ gọn, tích hợp đèn nền, sử dụng giao tiếp SPI dễ dàng lập trình và kết nối với vô số code mẫu và bộ thư viện khác nhau (đặc biệt trên Arduino) và khả năng tiết kiệm năng lượng cao, LCD Graphic Nokia 5110 là sự lựa chọn hợp lý để thực hiện vô số các ứng dụng hiển thị hình ảnh khác nhau.



Thông số kỹ thuật:

- Loại màn hình: LCD Graphic đơn sắc.

- Mã sản phẩm: Nokia 5110 LCD

- Đèn nền: màu trắng.

- Điện áp sử dụng: 3V3 - 5V.

- Giao tiếp: SPI mức TTL.

- Kích thước: 45x45mm.

Sơ đồ chân:

1. RST: Reset.

2. CE: Chip Enable (Chip Select).

3. DC: Data / Command.

4. DIN: Data In.

5. CLK: Clock.

6. VCC: Cấp nguồn 3v3 - 5 Vdc.

7. LIGHT: Chân điều khiển đèn nền.

8. GND: chân Mass, 0Vdc.



Tài liệu tham khảo:

- Project mẫu. http://www.mediafire.com/file/59wsinx6lr1ab25/NOKIA_5110_Soft.rar/file

- Datasheet. https://www.mediafire.com/file/gde8o115sb4spsf/User_Manual_ET_LCD5110.zip/file
