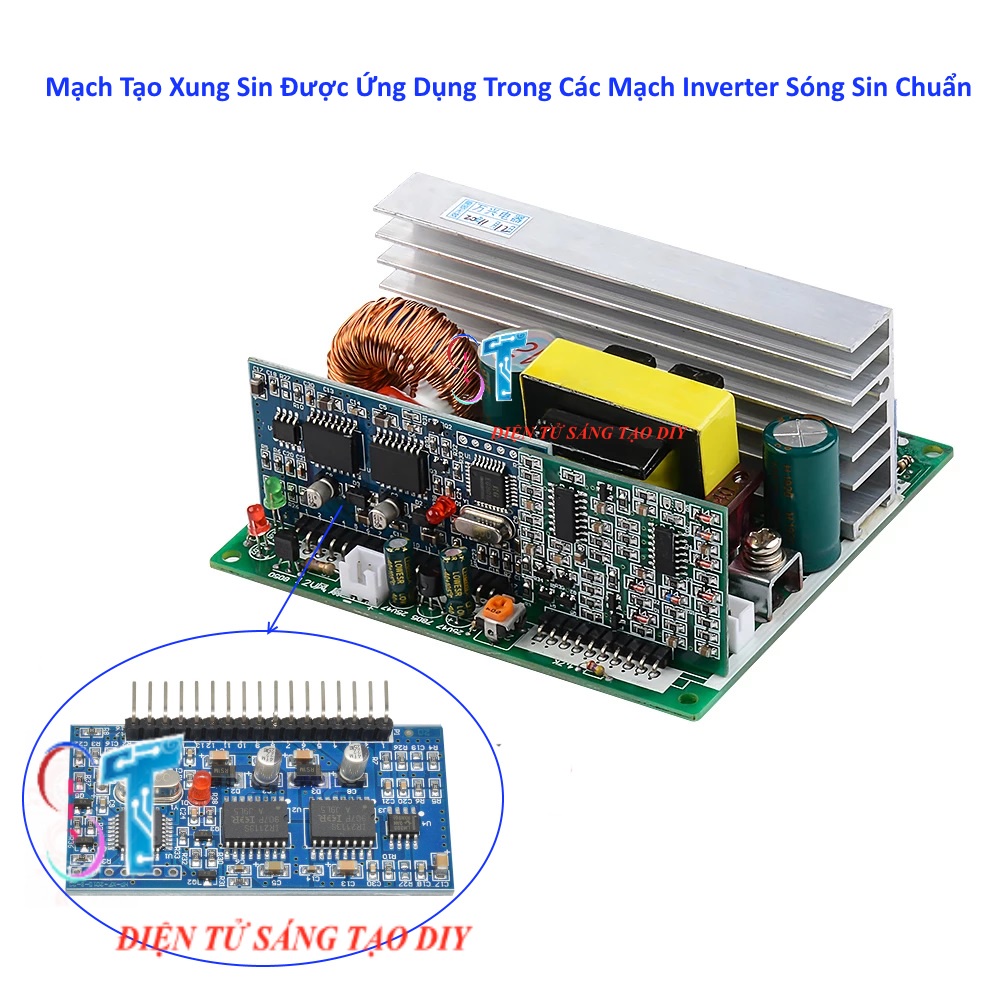

Giới thiệu Module Mạch Tạo Xung Sin EGS002 EG8010 IR2110

- Module mạch tạo xung sin EGS002-EG8010 là sản phẩm chuyên được sử dụng tạo xung sin phục vụ cho thí nghiệm, DIY, trong các sản phẩm điện tử,...

- Mạch Tạo Xung Sin EGS002-EG8010 là dòng vi điều khiển tạo sóng sin. Mạch được áp dụng để chuyển đổi DC-DC-AC hai giai đoạn , hoặc DC-AC trực tiếp. Chip sử dụng dao động thạch anh 12MHz bên ngoài, mạch tạo ra sóng sin tinh khiết với tần số 50-60HZ. Chip sử dụng công nghệ CMOS, kết hợp với mạch băm xung SPWM điều khiển thời gian, chế độ khởi động mềm, mạch bảo vệ và RS232 giao tiếp.

- Sản phẩm có kích thước rất nhỏ gọn và dễ dàng sử dụng trong các mạch điện tử cũng như trong việc chuyển đổi dòng điện, điều khiển tín hiệu,...

Thông số kỹ thuật:


- Điện áp ngõ vào: DC380V

- Điện áp ngõ vào: AC16V

- Điện áp ngõ ra: AC220V

- Tần số ra: 50/60HZ

- Hoạt động với nguồn 5V

- Chân số 4 điều chính tần số sóng SIN

- Điều chế một cực và hai cực

- Thạch anh dao động 12MHz

- Tần số sóng mang PWM 23.4KHz

- Kích thước: 60x32mm
