Giới thiệu Module Giải Mã Âm Thanh MT8870

Thông số kỹ thuât:


Thiết bị thu tín hiệu DTMF.
Tiêu thụ điện năng thấp.
Điện áp sử dụng : +5V

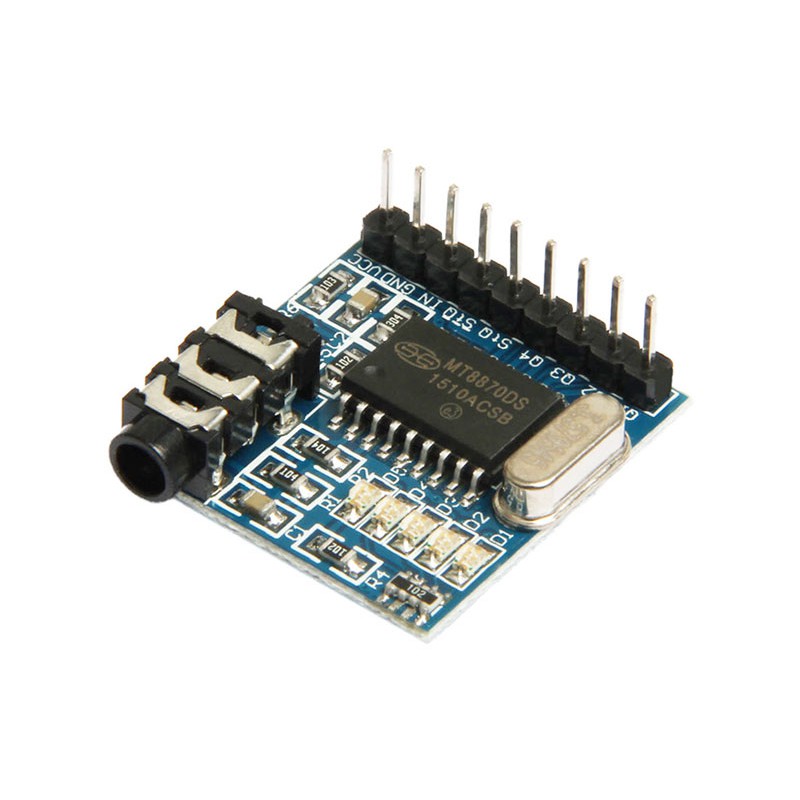

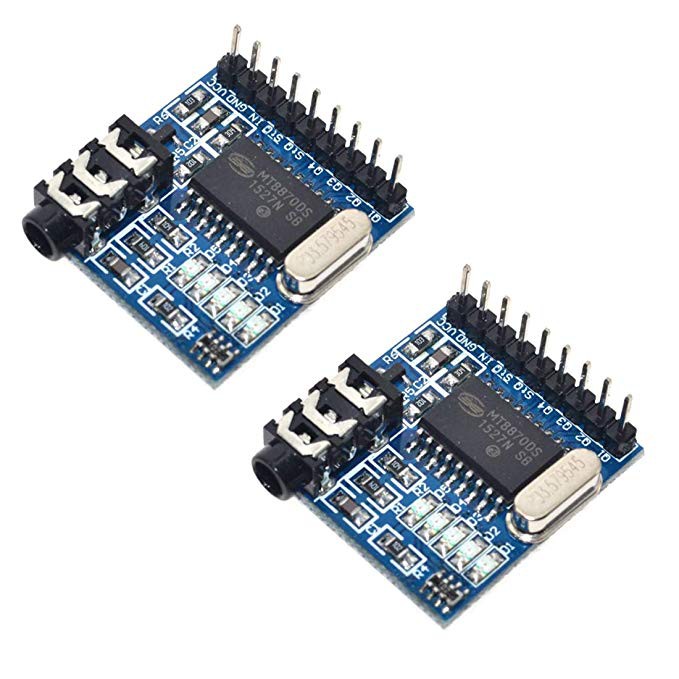

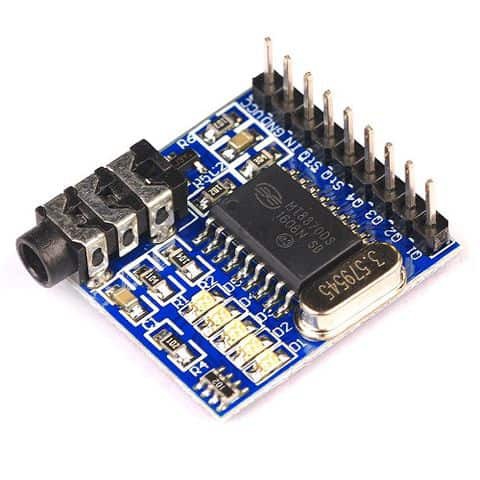

Module MT8870 là module giải mã giọng nói qua điện thoại, module có kích thước nhỏ 26,5x24,5mm. Trên module có bóng led hiển thị tranh thái đầu ra của các chân ic, các chân ra cơ bản của ic MT8870 được nối qua jump để dễ dàng kết nối. Module MT8870 thường được ứng dụng: Điều khiển từ xa, thiết bị thu trong hệ thống viễn thông British Telecom (BT) hoặc CEPT Spec, hệ thống nhắn tin vô tuyến, hệ thống thẻ tín dụng, máy trả lời điện thoại tự động.

Cổng giao tiếp:



Q1->Q4 : Đầu ra dữ liệu 4 bit.
STQ : Đầu ra báo hiệu có thông tin DTMF được gửi.
STQ=1 : Khi có thông tin được gửi đến.
STQ=0 : Khi không có thông tin.
/STQ : Đầu ra đảo của STQ.
IN : Đầu vào audio
GND
VCC
