Giới thiệu Module cảm biến tiệm cận và ánh sáng CJMCU-88 TMD27713 - DD4

Mô tả

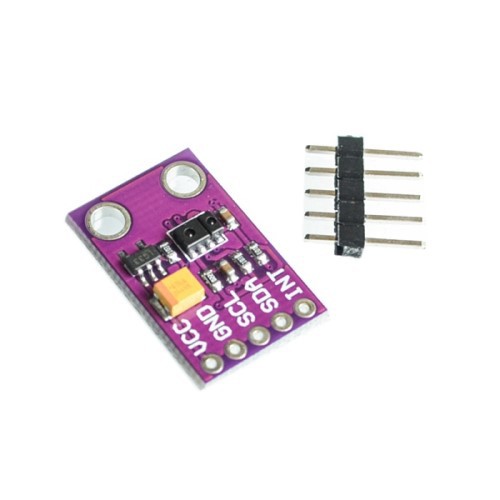

Module cảm biến tiệm cận và ánh sáng CJMCU-88 TMD27713. Là module cảm biến kết hợp 3 trong một. Bao gồm một cảm biến tiệm cận (PROX). Một cảm biến cường độ sáng (ALS) và một IRLED phát hồng ngoại. Được sử dụng rộng rãi trong các điện thoại thông minh.

Cảm biến tiệm cận (PROX) kết hợp với IRLED phát hồng ngoại. Dùng để nhận biết khi có vật ở phía trước trong phạm vi nhỏ dưới 100mm. Ứng dụng trong điện thoại dùng để tắt màn hình và tắt chức năng cảm ứng màn hình khi nghe điện thoại.

Cảm biến ánh sáng (ALS) dùng để nhận biết cường độ sáng của môi trường. Từ đó điều chỉnh độ sáng màn hình cho phù hợp để tối ưu hóa cho người nhìn và tiết kiệm năng nượng. Một module bao gồm 2 cảm biến ánh sáng là CH0 và CH1.

Do cảm biến đã được tích hợp IRLED nên người dùng không phải thiết kế thêm IRLED và tính toán góc phản chiếu tới cảm biến.

Module cảm biến tiệm cận và ánh sáng CJMCU-88 TMD27713. Được ứng dụng trong SmartPhone, Thiết bị tự động, …

1. Thông số kĩ thuật
Điện áp hoạt động: 2.6 – 3.6VDC
Dòng tiêu thụ: Active: <250μA – Sleep <4μA
Giao tiếp I2C fast mode – địa chỉ: 0x39
Điện áp giao tiếp I2C: 1.8VDC
Khoảng cách tiệm cận đo được: <100mm
Tích hợp IRLED: bước sóng 850nm
Tích hợp module điều khiển IRLED
Lập trình tần số xung phát cho IRLED
1 xung IRLED có chu kì 16μs, Ton 7.2μs
2 kênh cảm biến ánh sáng
CH0 có thể đo ánh sáng nhìn thấy và hồng ngoại
CH1 đo ánh sáng hồng ngoại
Cảm biến ánh sáng: ADC16bit mỗi kênh
Độ nhạy cao: hoạt động ngay cả khi phía trước cảm biến có kính đen
Độ tương phản động: 1.000.000:1
Đơn vị cho cảm biến ánh sáng là LUX
Có thể lập trình timer từ 2.7ms – 8s
Kích thước: 4 x 2.4mm
