Giới thiệu MODULE CẢM BIẾN MÀU SẮC TCS3200D / TCS230

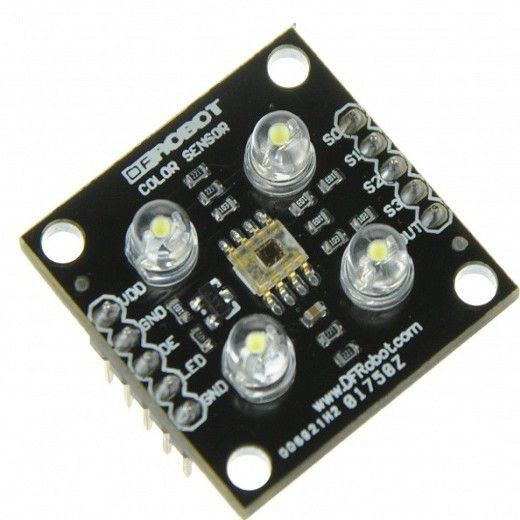

MODULE CẢM BIẾN MÀU SẮC TCS3200D / TCS230
MÔ TẢ SẢN PHẨM
- Cảm biến nhận biết màu sắc và xuất ra 3 tần số xung tương ứng với 3 màu cơ bản là Đỏ, Xanh lá và Xanh dương, đo 3 tần số xung này và qua 1 vài bước chuyển đổi nhất định là bạn sẽ có đươc thông tin của màu sắc cần đo.

ỨNG DỤNG
- Nhận biết màu sắc để ứng dụng cho robot đi theo 1 đường có màu sắc định trước...

THÔNG SỐ KỸ THUẬT
- Nguồn 2.7 - 5.5 V (DC)

- Ngõ ra : 3 tần số xung tương ứng 3 màu đỏ xanh dương và xanh lá

GND

GND

OE

Enable (Mức Thấp)

OUT

đầu ra tín hiệu tần số

S0, S1

Dùng để lựa chọn tỷ lệ tần số

S2, S3

Dùng để lựa chọn kiểu photodiod

VCC

2.7V đến 5.5V

NGUYÊN LÝ HOẠT ĐỘNG
- TCS3002D khi chọn một bộ lọc màu, nó có thể cho phép chỉ có một màu sắc đặc biệt để có được thông qua và ngăn chặn các màu khác. Ví dụ, khi chọn bộ lọc màu đỏ, Chỉ có ánh sáng tới màu đỏ có thể có được thông qua, màu xanh và màu xanh lá cây sẽ được ngăn chặn. Vì vậy, chúng ta có thể có được cường độ ánh sáng màu đỏ. Tương tự như vậy, khi lựa chọn bộ lọc khác mà chúng tôi có thể nhận được ánh sáng màu xanh hoặc màu xanh lá cây.

- TCS3002D có bốn loại photodiode : đỏ, xanh dương, xanh lá cây và rõ ràng, việc giảm biên độ của tính đồng nhất ánh sáng tới rất nhiều, do đó để tăng độ chính xác và đơn giản hóa quang học. Khi các dự án sáng cho các TCS3002D chúng ta có thể chọn loại khác nhau của các photodiode bởi sự kết hợp khác nhau của S2 và S3.
