Giới thiệu Module Cảm Biến Ánh Sáng

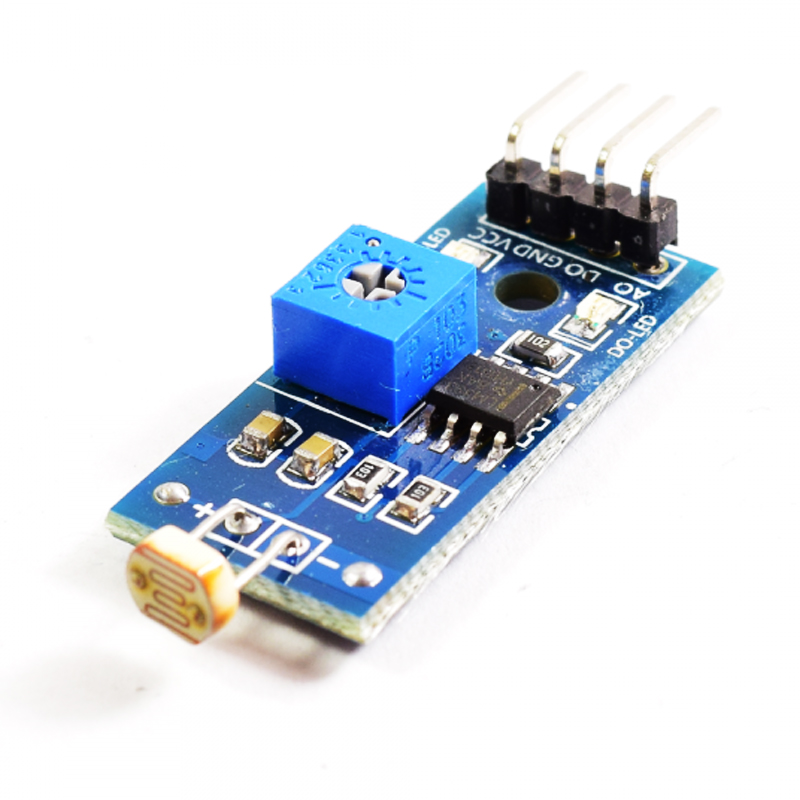

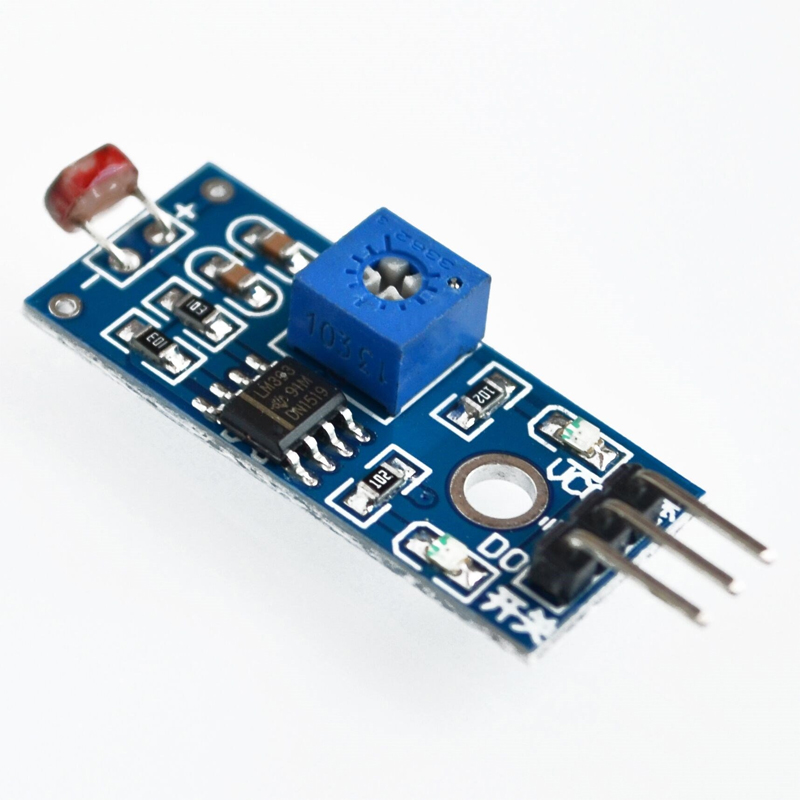

Module Cảm Biến Ánh Sáng

Giới thiệu :

• Quang trở là mộtlinh kiện điện tử có điện trở thay đổi giảm theo ánh sáng chiếu vào.


• Quang trở làm bằng chất bán dẫn trở kháng cao, và không có tiếp giáp nào. Trong bóng tối, quang trở có điện trở đến vài MΩ. Khi có ánh sáng, điện trở giảm xuống mức một vài trăm Ω Độ chính xác:  ± 5%RH và ±2o


• Hoạt động củaquang trở dựa trên hiệu ứng quang điện trong khối vật chất. Khi photon có năng lượng đủ lớn đập vào, sẽ làm bật electron khỏi phân tử, trở thành tự do trong khối chất và làm chất bán dẫn thành dẫn điện. Mức độ dẫn điện tuỳ thuộc số photon được hấp thụ.

    Thông số kĩ thuật :

• Điện áp hoạt động: 3.3V-5V


• Kích thước PCB: 3cm * 1.6cm


• Led xanh báo nguồn và ánh sáng


• IC so sánh : LM393


• VCC: 3.3V-5V


• GND: 0V

• DO: Đầu ra tín hiệu số (0 và 1)


• AO: Đầu ra Analog (Tín hiệu tương tự)

   Mô tả sơ đồ chân của module cảm biến ánh sáng

Sơ đồ nguyên lí :

               Module cảm biến ánh sáng có 2 đầu tín hiệu ra D0 và A0, đầu ra A0 được lấy từ quang trở và đưa vào bộ so sánh lm393 để đưa ra mức điện áp 0V và 5V. Biến trở điều chỉnh độ nhạy của cảm biến, các bạn có thể tùy ý thay đổi biến trở để cảm biến đưa ra mức 1 với cường độ ánh sáng phù hợp.

Ứng dụng :

                Chế tạo đèn ngủ tự động sáng,  xe dò line, đo cường độ ánh sáng.

Sử dụng chức năng digital chế tạo đèn tự sáng khi trời tối

     Đầu ra DO sẽ đưa ra mức 1 khi trời tối, kết hợp với tran NPN và đèn led để chế tạo bộ đèn ngủ tự sáng khi trời tối,  các bạn có thể chỉnh biến trở để điều chỉnh thời điểm sáng phù hợp nhất.

               Sơ đồ nguyên lí :

Nguyên lí hoạt động :

         Khi trời tối, cảm biến đưa ra mức 1 kích mở tran C1815 và led sáng.

         Khi trời sáng, cảm biến đưa ra mức 0 tran C1815 không dẫn, led tắt.
