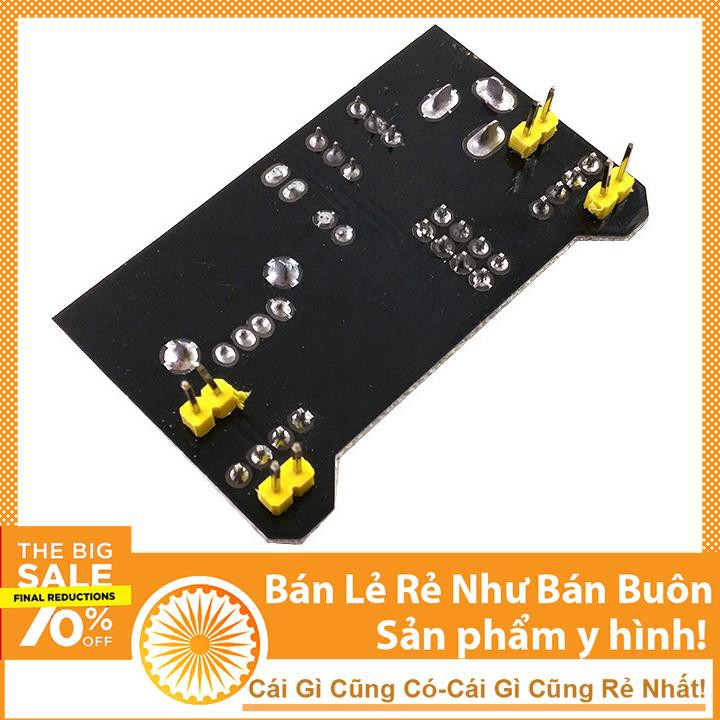

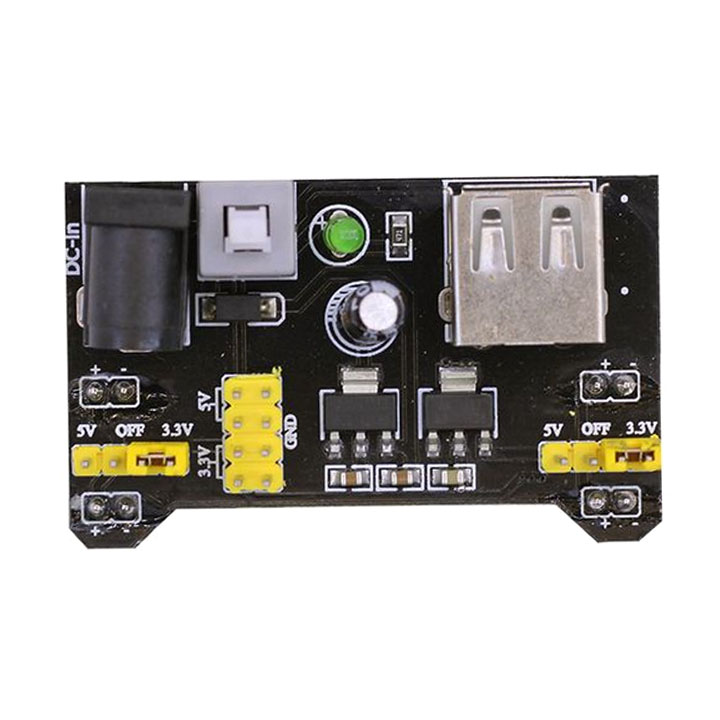

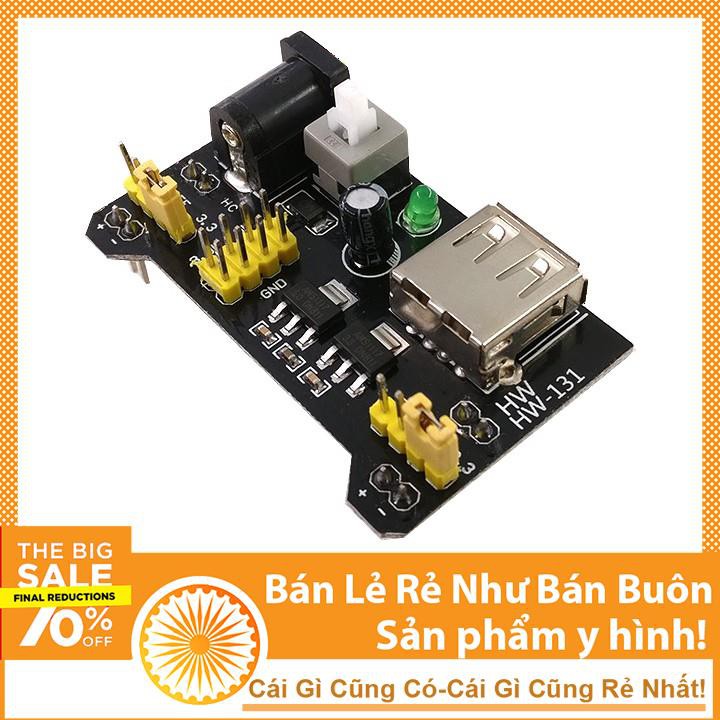

Giới thiệu Module AMS1117 3V3-5V Cấp Nguồn Cho Board Test

THÔNG SỐ KỸ THUẬT:

- Điện áp đầu vào : 6.5V-12V (DC) hoặc nguồn USB.

- Điện áp đầu ra : 3.3V và 5V (DC).

- Dòng tiêu thụ : <700mA.

- Kích thước : 5.3cm x 3.5cm.

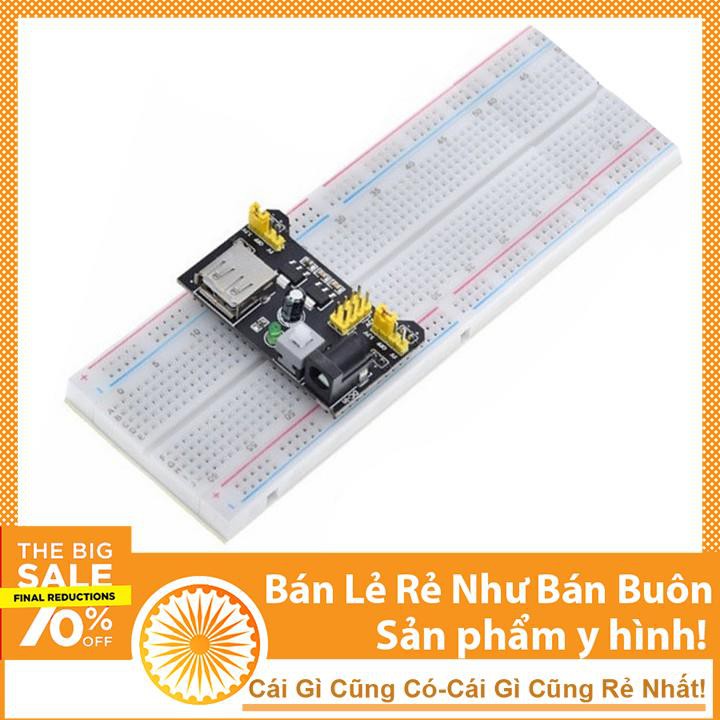

- Tương thích tốt với MB102 breakboard.


CÔNG DỤNG:

- Đầu vào: Sử dụng Jack DC (5-12VDC) - USB (5V).

- Đầu ra : Jump 2.54mm được ghi giá trị trên module.


Nguyên lý hoạt động :

- Module AMS1117 là một thiết bị ổn định điện áp ra. Điện áp đầu vào được qua diot để hạn chế ngược dòng . Dòng điện được cung cấp cho 2 IC nguồn hoạt động.

- IC nguồn AMS1117-3 thiết lập điện áp 3.3V cho module.

- IC nguồn AMS117-5 thiết lập điện áp 5V cho module.

- Dòng điện ra tối đa là 700mA.

- Điện áp tối đa đầu vào là 15V.

------------------------------------------------
