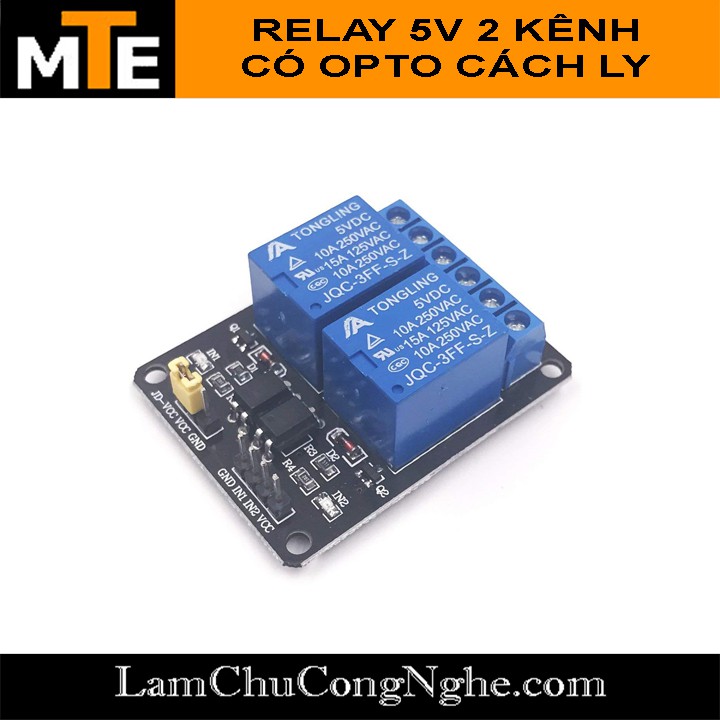

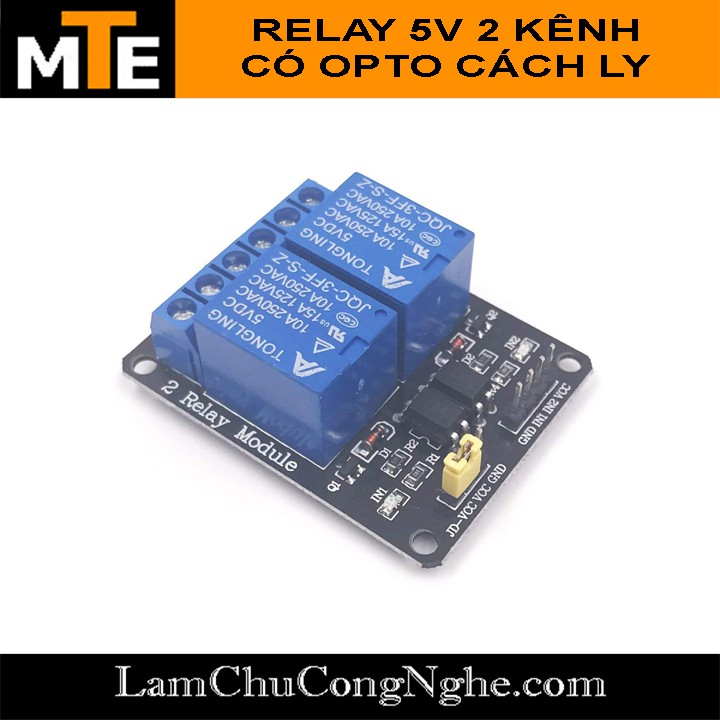

Giới thiệu Module 2 relay kênh với opto cách ly 5V đóng cắt thiết bị điện 10A

Module Relay 2 kênh với opto cách ly nhỏ gọn, có opto và transistor cách ly giúp cho việc sử dụng trở nên an toàn với board mạch chính, mạch được sử dụng để đóng ngắt nguồn điện công suất cao AC hoặc DC.
Tiếp điểm đóng ngắt gồm 3 tiếp điểm NC (thường đóng), NO(thường mở) và COM(chân chung) được cách ly hoàn toàn với board mạch chính, ở trạng thái bình thường chưa kích NC sẽ nối với COM, khi có trạng thái kích COM sẽ chuyển sang nối với NO và mất kết nối với NC.

THÔNG SỐ:
Cách đọc thông số trên relay:
+ 10A – 250VAC: Cường độ dòng điện tối đa qua các tiếp điểm của rơ-le với hiệu điện thế <= 250V (AC) là 10A.
+ 10A – 30VDC: Cường độ dòng điện tối đa qua các tiếp điểm của rơ-le với hiệu điện thế <= 30V (DC) là 10A.
+ 10A – 125VAC: Cường độ dòng điện tối đa qua các tiếp điểm của rơ-le với hiệu điện thế <= 125V (AC) là 10A.
+ 10A – 28VDC: Cường độ dòng điện tối đa qua các tiếp điểm của rơ-le với hiệu điện thế <= 28V (DC) là 10A.
+ SRD-05VDC-SL-C: Hiện điện thế kích tối ưu là 5V
Nguồn đầu vào : 5 VDC
Chân IN: kích mở relay(kích mức thấp)
Đầu ra:
+ COM: Tiếp điểm relay 220V 10A ( Lưu ý tiếp điểm , không phải điện áp ra)
+ NO: chân thường mở
+ NC: chân thường đóng


THAM KHẢO:
Tham khảo bài hướng dẫn tại đây: http://arduino.vn/bai-viet/302-module-relay-cach-su-dung-ro-le-va-nhung-ung-dung-hay-cua-no
