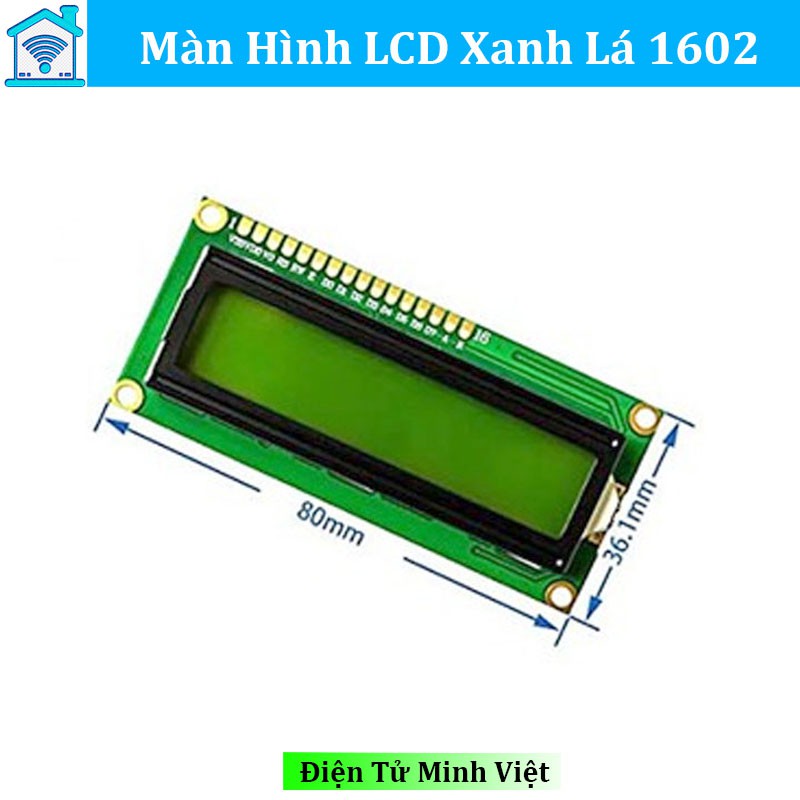

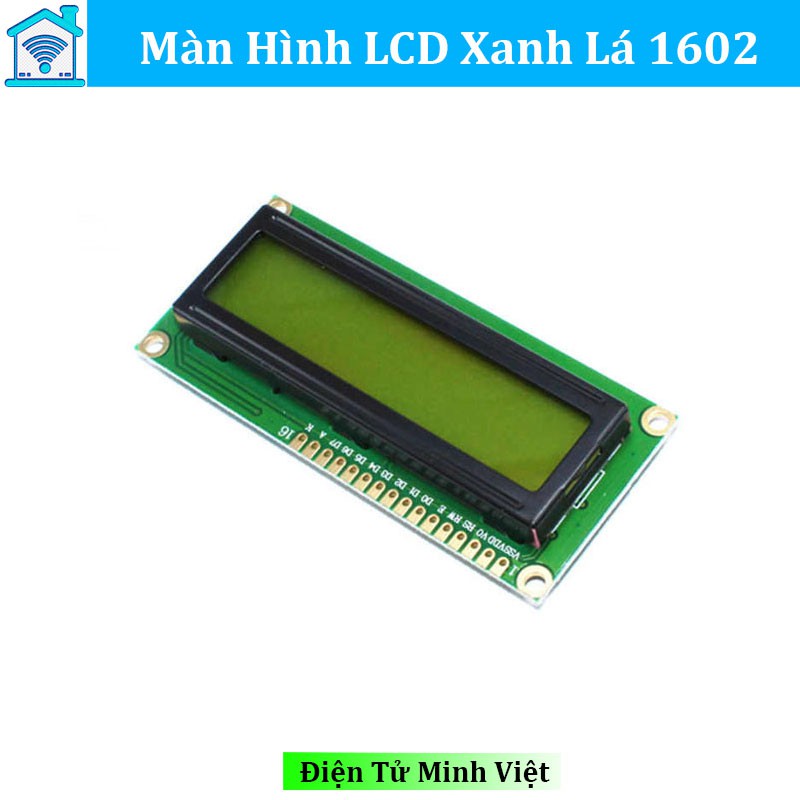

Giới thiệu Màn Hình LCD 1602 Xanh Lá

Bên trong LCD1602 có tích hợp sẵn chíp VĐK HD44780 và nhà sản xuất chỉ đưa ra các chân cần thiết cho viêc giao tiếp của LCD . Thứ tự và chức năng của LCD các bạn tham khảo các hình dưới :
Trong đó , cụ thể hơn ta có chức năng của từng chân như sau :

Chân số 1 - VSS : Chân nối đất cho LCD, khi thiết kế mạch ta nối chân này với GND của mạch điều khiển

Chân số 2 - VDD : Chân cấp nguồn cho LCD, khi thiết kế mạch ta nối chân này với VCC=5V của mạch điều khiển

Chân số 3 - VE : Điều chỉnh độ tương phản của LCD.

Chân số 4 - RS : Chân chọn thanh ghi . Nối chân RS với logic "0" hoặc logic "1" để chọn thanh ghi

Logic “0”: Bus DB0-DB7 sẽ nối với thanh ghi lệnh IR của LCD (ở chế độ “ghi” - write) hoặc nối với bộ đếm địa chỉ của LCD (ở chế độ “đọc” - read)
Logic “1”: Bus DB0-DB7 sẽ nối với thanh ghi dữ liệu DR bên trong LCD.

Chân sô 5 - R/W : Chân chọn chế độ đọc/ghi (Read/Write). Nối chân R/W với logic “0” để LCD hoạt động ở chế độ ghi, hoặc nối với logic “1” để LCD ở chế độ đọc.

Chân số 6 - E : Chân cho phép (Enable). Sau khi các tín hiệu được đặt lên bus DB0-DB7, các lệnh chỉ được chấp nhận khi có 1 xung cho phép của chân E.
Ở chế độ ghi: Dữ liệu ở bus sẽ được LCD chuyển vào(chấp nhận) thanh ghi bên trong nó khi phát hiện một xung (high-to-low transition) của tín hiệu chân E.
Ở chế độ đọc: Dữ liệu sẽ được LCD xuất ra DB0-DB7 khi phát hiện cạnh lên (low-to-high transition) ở chân E và được LCD giữ ở bus đến khi nào chân E xuống mức thấp.
Chân số 7 đến Chân sô 14 - D0 đến D7 : Tám đường của bus dữ liệu dùng để trao đổi thông tin với MPU. Có 2 chế độ sử dụng 8 đường bus này :
Chế độ 8 bit : Dữ liệu được truyền trên cả 8 đường, với bit MSB là bit DB7.
Chế độ 4 bit : Dữ liệu được truyền trên 4 đường từ DB4 tới DB7, bit MSB là DB7.

Chân số 15 - A : Nguồn dương cho đèn nền .

Chân số 16 - K : Nguồn âm cho đèn nên .

Điện áp MAX : 7V.
Điện áp MIN : -0,3V.
Hoạt động ổn định : 2.7-5.5V.
Điện áp ra mức cao : > 2.4V.
Điện áp ra mức thấp : <0.4V.
Dòng điện cấp nguồn : 350uA - 600uA.
Nhiệt độ hoạt động : -30 - 75 độ C.
---------------------------------------
