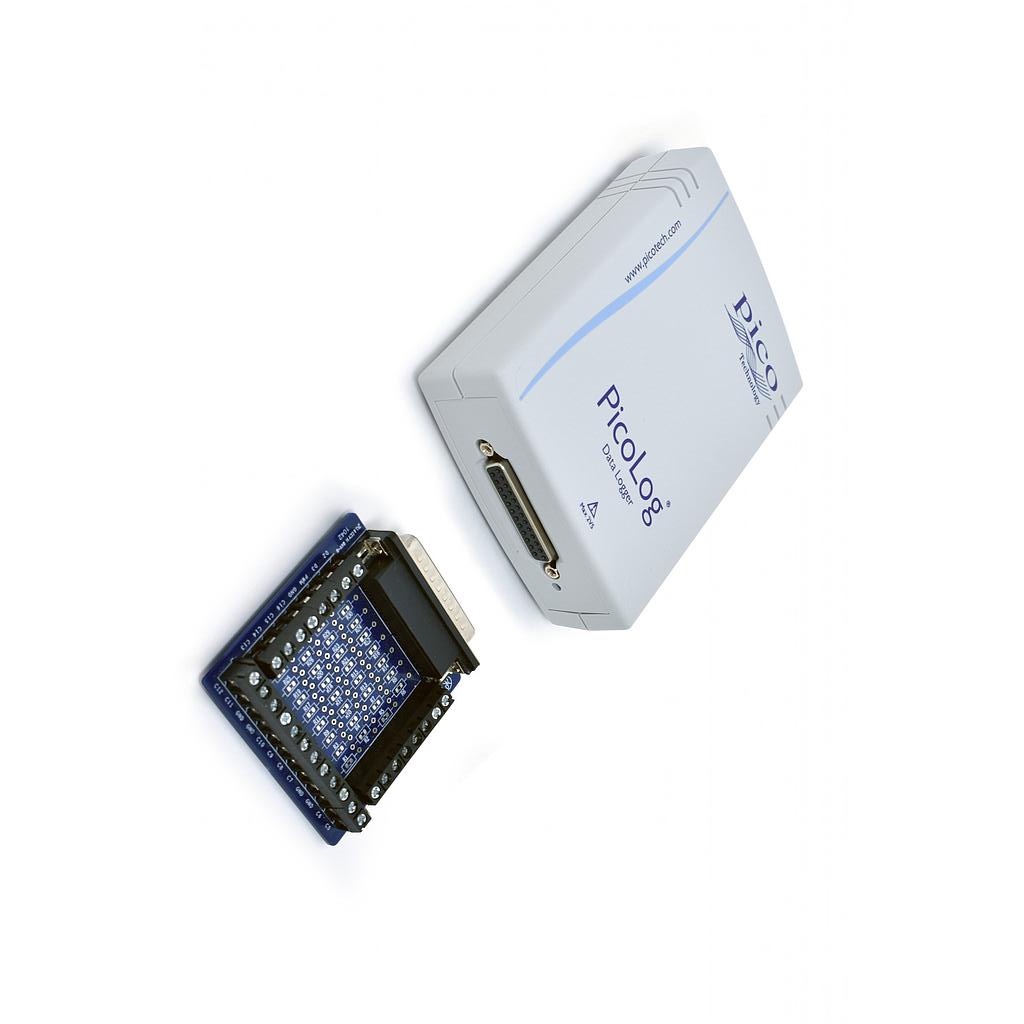

Giới thiệu Bộ ghi dữ liệu 10-bit 12 kênh PICO PicoLog 1012

Đầu vào
Đầu vào tương tự: 12
Độ phân giải: 10 bits
Độ chính xác: 1% toàn dải
Tốc độ lấy mẫu tối đa:
PicoScope: 1 MS/s[1]
PicoLog: 1 kS/s[2]
PicoSDK (block mode): 1 MS/s[1]
PicoSDK (streaming): 100 kS/s[1]

Bộ nhớ lưu trữ
PicoScope (and PicoSDK block mode): 8000 mẫu [1]
Tốc độ lấy mâu trên 100 kS/s:1 million samples [1]
Tốc độ lấy mẫu thấp hơn:Tùy theo dung lượng ổ cứng PC
PicoLog (and PicoSDK streaming mode):
Băng thông tương tự (–3 dB): DC to 70 kHz
Kiểu đầu vào: Single-ended, unipolar
Dải điện áp vào: 0 to +2.5 V
Bảo vệ quá tải: ±30 V to ground
Ghép đầu vào: DC
Trở kháng vào: 1 MΩ
Đầu ra: Đầu ra số (D0…D3): 2
Đầu ra số (PWM)
Period
Duty cycle
None
Đầu ra số (all): 100 mV (typical)
Điện áp logic mức thấp: 3.3 V
Điện áp logic mức cao: 1 kΩ trở kháng nối tiếp với đầu ra
Giới hạn dòng
Nguồn ra cho cảm biến: 2.5 V @ 10 mA, current-limited
Môi trường
Dải nhiệt độ hoạt động ổn định: 20 to 50 °C
Nhiệt độ hoạt động thông thường: 0 to 70 °C
Độ ẩm hoạt động (tương đối): 5 to 80 %RH
Nhiệt độ lưu trữ: –20 to +80 °C
Độ ẩm lưu trữ: 5 to 95 %RH
Thông số vật lý
Kích thước: 45 x 100 x 140 mm (1.77 x 3.94 x 5.51 in)
Trọng lượng: <200 g (7.05 oz)
Phần mềm
PicoLog, PicoScope and PicoSDK
www.picotech.com/downloads
PicoSDK example code
Available from Pico’s GitHub organization page, github.com/picotech
PicoLog  - Ngôn ngữ hỗ trợ
English, French, Italian, German, Spanish, Korean, Japanese, Chinese (simplified), Russian
PicoScope - Ngôn ngữ hỗ trợ
Chinese (simplified), Chinese (traditional), Czech, Danish, Dutch, English, Finnish, French, German, Greek, Hungarian, Italian, Japanese,
Korean, Norwegian, Polish, Portuguese, Romanian, Russian, Spanish, Swedish, Turkish
Yêu cầu PC
PicoLog
Microsoft Windows 7, 8 or 10, 32-bit and 64-bit versions, macOS 10.9 (Mavericks) or later, 64-bit only, Linux*, 64-bit only.
Hardware requirements as operating system.
*PicoLog for Linux is distributed as an AppImage, so you can install it without superuser permissions: see appimage.org for further
information. The software has been tested on OpenSUSE and Ubuntu.
PicoScope[4]
PicoScope Stable: Windows 7, 8 or 10 (32 or 64-bit).
PicoScope Beta: macOS 10.9 (Mavericks) or later, 64-bit only, Linux (OpenSUSE and Ubuntu).
Hardware requirements as operating system.
PicoSDK[4]
Only available for Windows. Drivers also available for 64-bit Linux and macOS.
PC interface
USB 2.0 full speed (USB 1.1 and USB 3.1 compatible)
Thông số chung
Phụ kiện hỗ trợ
USB 2.0 cable, Quick Start Guide
Giao diện PC
USB 2.0 full speed
Kết nối vào/ra I/O
25-way D female
Nguồn
Powered from USB port
Tiếp địa bảo vệ
0.9 A thermal self-resetting fuse
Tuân thủ tiêu chuẩn
European EMC and LVD standards
FCC Rules Part 15 Subpart B
RoHS compliant
