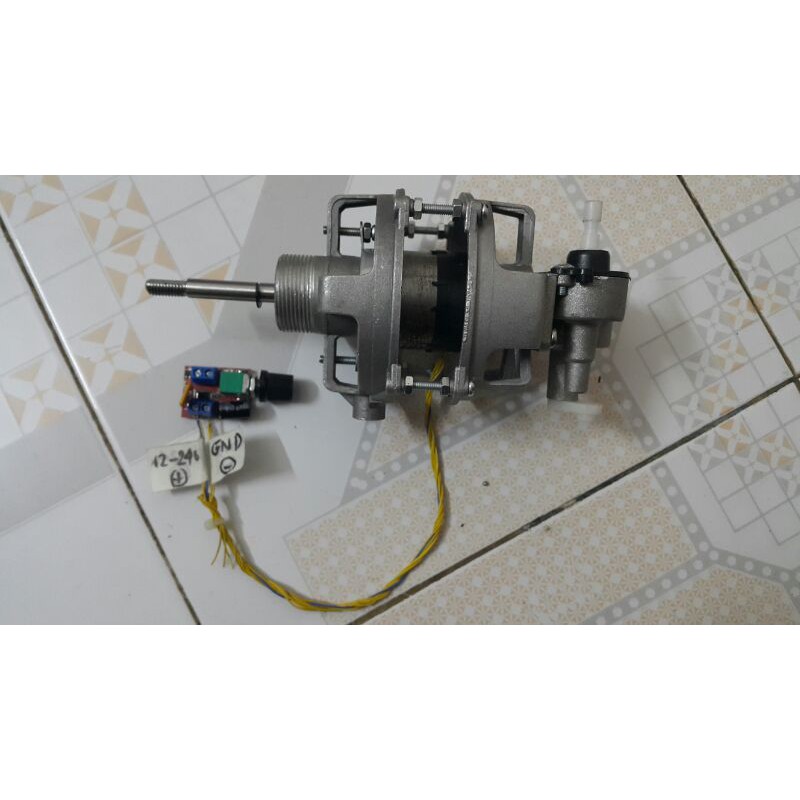

Giới thiệu Đầu quạt BLDC - Không chổi than 20W 12v có túp năng đảo gió, chạy trực tiếp hoặc bằng mạch xung

- Đầu quạt được DIY từ Motor BLDC - Không chổi than, là hàng tháo máy có chất lượng tốt.
- Trục quạt được gia công bằng máy tiện hiện đại cho độ chính xác cao. Độ đồng tầm trên 95%.
- Điện áp cấp từ 7-24V (thích hợp sử dụng trong khoảng 12-15V)
* Đây là bản motor 20W có phần túp năng đảo gió ưu việt hơn các bản khác có trên thị trường.
- Là dòng motor BLDC - Không chổi than sử dụng bạc bi nên chạy rất êm và tiết kiệm điện.
- Khung nhôm giữ motor và túp năng là loại mới.
- Thích hợp chế quạt tích điện, hoặc thay thế quạt dân dụng chạy bằng nguồn adapter từ 12-15V hoặc acquy.
- Với loại đầu quạt này quý khách nên sử dụng loại cánh 30cm trở xuống. với cánh to hơn motor vẫn kéo được nhưng chạy lâu sẽ bị nóng.
- Dây kết nối với motor được đấu nối sẵn và chú thích đầy đủ, rõ ràng
- Tặng diode chống ngược 10A

$ Shop có 2 phân loại cho quý khách lựa chọn
- Chỉ đầu quạt: chưa bao gồm điều tốc. Cấp nguồn 8-15V chạy max công suất

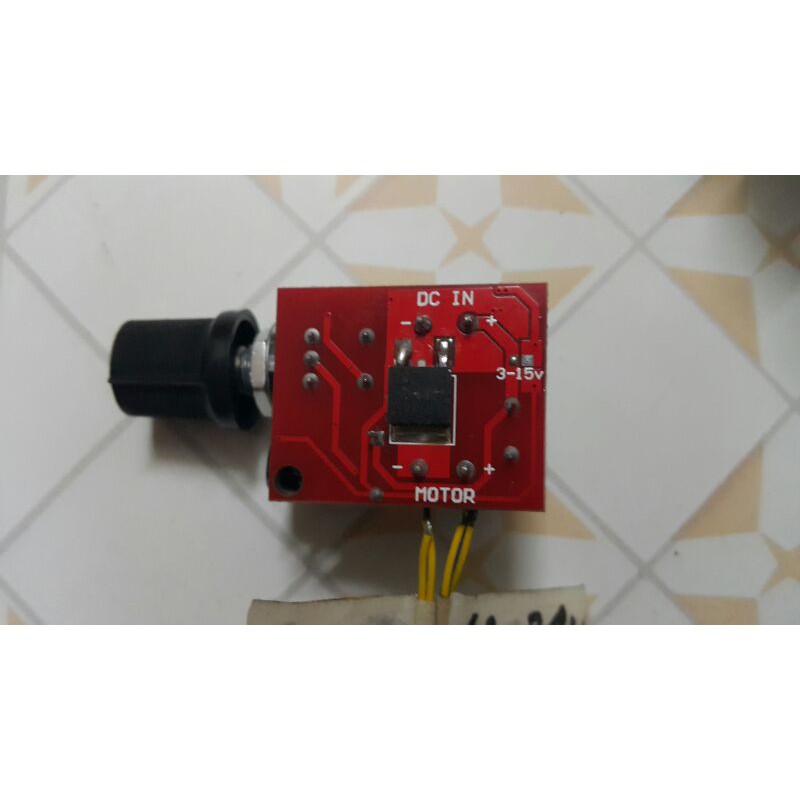

- Đầu quạt + điều tốc PWM MOD: Bao gồm đầu quạt và mạch điều tốc PWM đã được mod để motor hoạt động mượt mà nhất.
Triết áp trên mạch PWM có tích hợp sẵn chức năng ON/OFF rất tiện lời.

* Khuyến cáo với motor 20W quý khách nên dùng với cánh 30cm và điện áp từ 7-13.5v. với cánh to hơn motor vẫn kéo được nhưng chạy lâu motor sẽ bị nóng.

* Hướng dẫn sử dụng motor 20W chạy điện áp 12-24V. Shop đã đấu sắn và có chú thích đầy đủ, rõ ràng.
1. Chạy motor bằng cấp nguồn trực tiếp
- Sơ đồ dây kết nối: Hướng phần mạch xuống dưới, cốt (bánh răng) hướng lên trên, dây hướng vào người, từ trái qua phải: 1-2-3-4-5-6-7-8, ta có:
+ Chạy theo chiều kim đồng hồ: 1+3+5 nối với Dương nguồn; 2+4 nối với Âm nguồn
+ Chạy ngược kim đồng hồ: 1+3 nối với Dương nguồn, 2+4 nối với Âm nguồn.
- Cấp nguồn 12-24V vào các dây đã kết nối phía trên
2. Chạy motor bằng kích xung (Ne555)
- Dương nguồn vào dây số 1
- Âm nguồn vào dây số 2
- Cấp xung vào dây số 4
- Nối dây 5 vào âm nguồn nếu muốn đảo chiều
- Cấp 3.5-5V vào chân số 6

* Lưu ý:
1. Nếu cấp ngược cực mạch của motor sẽ bị hỏng
2. motor đã được shop test đảm bảo hoạt động bình thường
- Nếu cần tư vấn vui lòng LH 0974703161 (Zalo/sms) để được hỗ trợ tốt nhất
