Giới thiệu Cảm Biến Nhiệt Độ -Độ Độ Ẩm DHT11

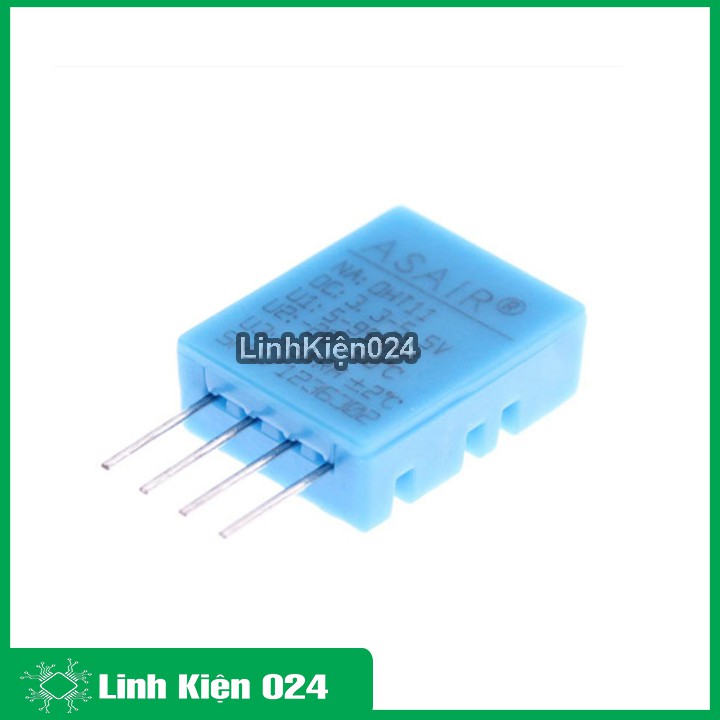

Cảm Biến Nhiệt Độ - Độ Ẩm DHT11
DHT11 là cảm biến nhiêt độ và độ ẩm giao tiếp với 1 chân dữ liệu, đo được giá trị độ ẩm từ 20% đến 90%RH và nhiệt độ từ 0oC đến 50oC và có độ chính xác: ± 5%RH và ±2oC.
Cảm Biến Nhiệt Độ -Độ Độ Ẩm DHT11
Thông Số Kỹ Thuật
Phạm vi đo độ ẩm: 20% ~ 90% RH
Phạm vi đo nhiệt độ: 0 ~ + 50degree.
Sai số độ ẩm: ± 0% RH.
Sai số nhiệt độ: ±. 0degree.
Thời gian đáp ứng: <5 s.
kích thước: 23X12X5.5mm
VCC: Nguồn 3.3 - 5.5VDC
DATA: Chân dữ liệu
NC: Không sử dụng
GND: Nối đất, cực âm
Độ Độ Ẩm DHT11
Giao tiếp với Vi điều khiển
CẢM BIẾN NHIỆT ĐỘ -ĐỘ ĐỘ ẨM DHT11
Kết nối DHT11 với Vi điều khiển.
Cảm biến DHT11 chỉ sử dụng 1 dây giao tiếp để truyền và nhận dữ liệu. Quá trình giao tiếp diễn ra trong 3 bước.
cam bien nhiet do DHT11
Quá trình truyền nhận tín hiệu DHT11 với VĐK.
Bước 1: VĐK gửi tín hiệu đến DHT11:
DHT11
VĐK gửi tín hiệu đến DHT11 (màu đen),
DHT11 gửi tín hiệu phản hồi (màu xám).
Để bắt đầu quá trình giao tiếp , đầu tiên chúng ta phải gửi 1 xung đến DHT11.
Xung này từ mức cao (1) xuống mức thấp (0) ít nhất là 18ms, sau đó đưa lên mức cao và tiếp tục bước thứ 2.
Bước 2: Tín hiệu phản hồi từ DHT11: (Hình 4)
Sau khi gửi 1 xung bắt đầu từ VĐK, DHT11 sẽ gửi 1 xung phản hồi để bắt đầu đọc dữ liệu. Xung này có mức thấp 80us sau đó ở mức cao 80us.
Bước 3: Đọc dữ liệu:
Cấu trúc dữ liệu có 40 bit, tương đương 5 byte mỗi byte gồm 8 bit.
2 byte đầu tiên là giá trị độ ẩm: byte 1 là phần nguyên, byte 2 là phần thập phân.
2 byte tiếp theo là giá trị nhiệt độ: byte 3 là phần nguyên, byte 4 là phần thập phân.
Byte 5 là tổng của 4 byte trước, hay là tổng của Độ ẩm và Nhiệt độ. Nếu Byte 5 này không bằng tổng của 4 byte trước thì quá trình chuyển đổi bị lỗi, ngược lại thì đúng.
CẢM BIẾN NHIỆT ĐỘ -ĐỘ ĐỘ ẨM DHT11
Dữ liệu phản hồi bit “0”.
CẢM BIẾN NHIỆT ĐỘ -ĐỘ ĐỘ ẨM DHT11
Dữ liệu phản hồi bit “1”.
Sau khi gửi 40 bit dữ liệu, DHT11 sẽ gửi 1 xung có mức thấp là 50us sau đó lên mức cao và DHT11 sẽ ở trạng thái nghỉ, chờ đến khi lần giao tiếp tiếp theo.
Chương trình Đo Nhiệt độ - Độ ẩm hiển thị lên LCD1602 sử dụng 8051.
Sơ đồ nguyên lý:
CẢM BIẾN NHIỆT ĐỘ -ĐỘ ĐỘ ẨM DHT11
Code chi tiết: http://www.mediafire.com/file/vj1t6go2j5b1jlo/CTR_DHT11_-_ChotroiHN.vn.rar
-----------------------
