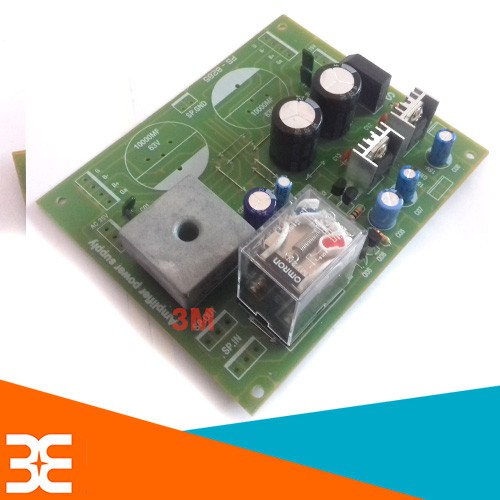

Giới thiệu Board Nguồn PS-8285 (Song Mã)

Board Nguồn Song Mã PS-8285 Chính Hãng, Giá Rẻ


Board nguồn song mã PS 8285 là module audio không thể thiếu trong bộ ampli bởi nó là board cung cấp nguồn DC cho toàn bộ các Board trong digital echo amplifier



Thông số kỹ thuật của board nguồn song mã PS 8285:

Ngõ vào AC:
30V
35V
Điện áp:
42 VDC
49 VDC
15 VDC


Nguyên tắc hoạt động của PS 8285:

Ngõ vào AC 30V hoặc 35V qua bộ nắn cầu 35A và cặp tụ 2x10.000µF cung cấp 42VDC hoặc 49 VDC cho bo khuếch đại công suất.

Ngõ vào AC 15V qua bộ nắn cầu, tụ lọc và IC ổn áp cung cấp 15VDC cho các bo Mic, bo Echo, Bo Music, Bo Master.

Mạch bảo vệ loa với thời gian trễ là 7s với các ngõ vào PS IN và ngõ ra SP OUT

Ngõ ra cho Led báo nguồn
