Giới thiệu [1 CÁI] Module Cảm Biến Mưa

Module Cảm biến Mưa

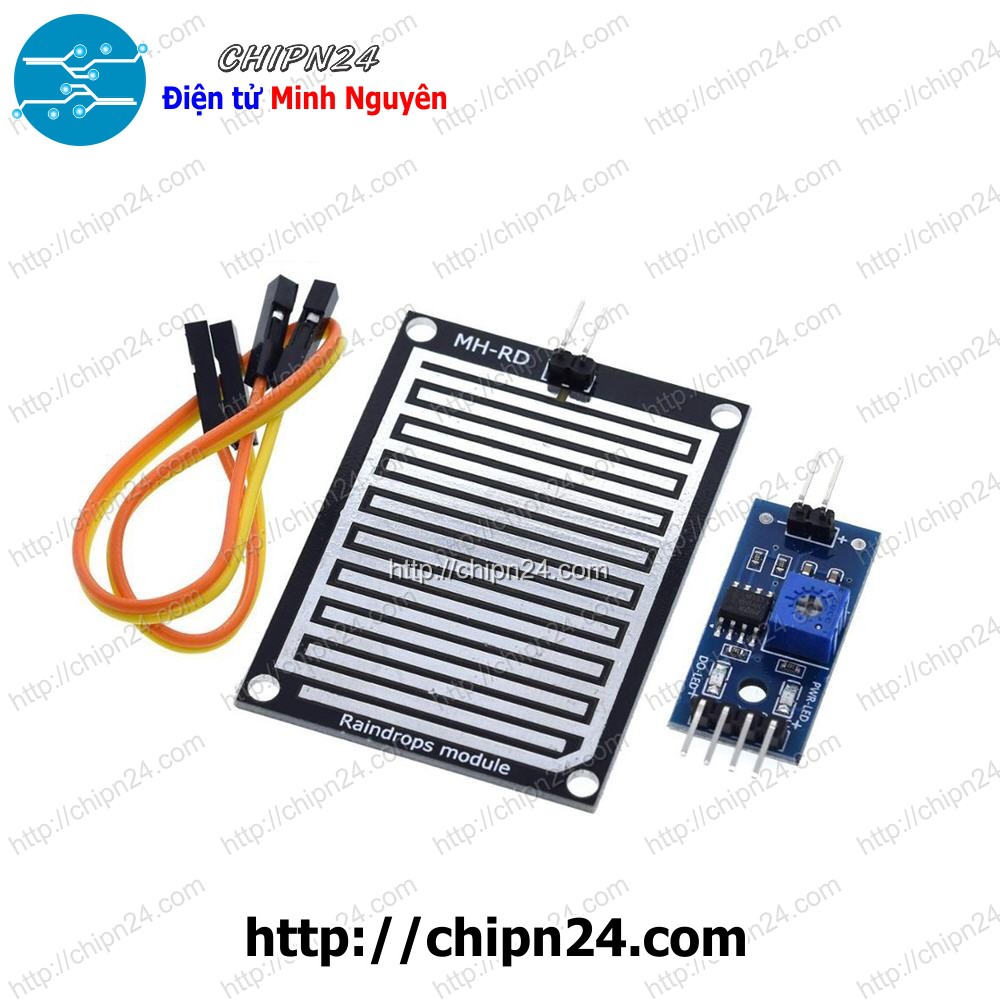

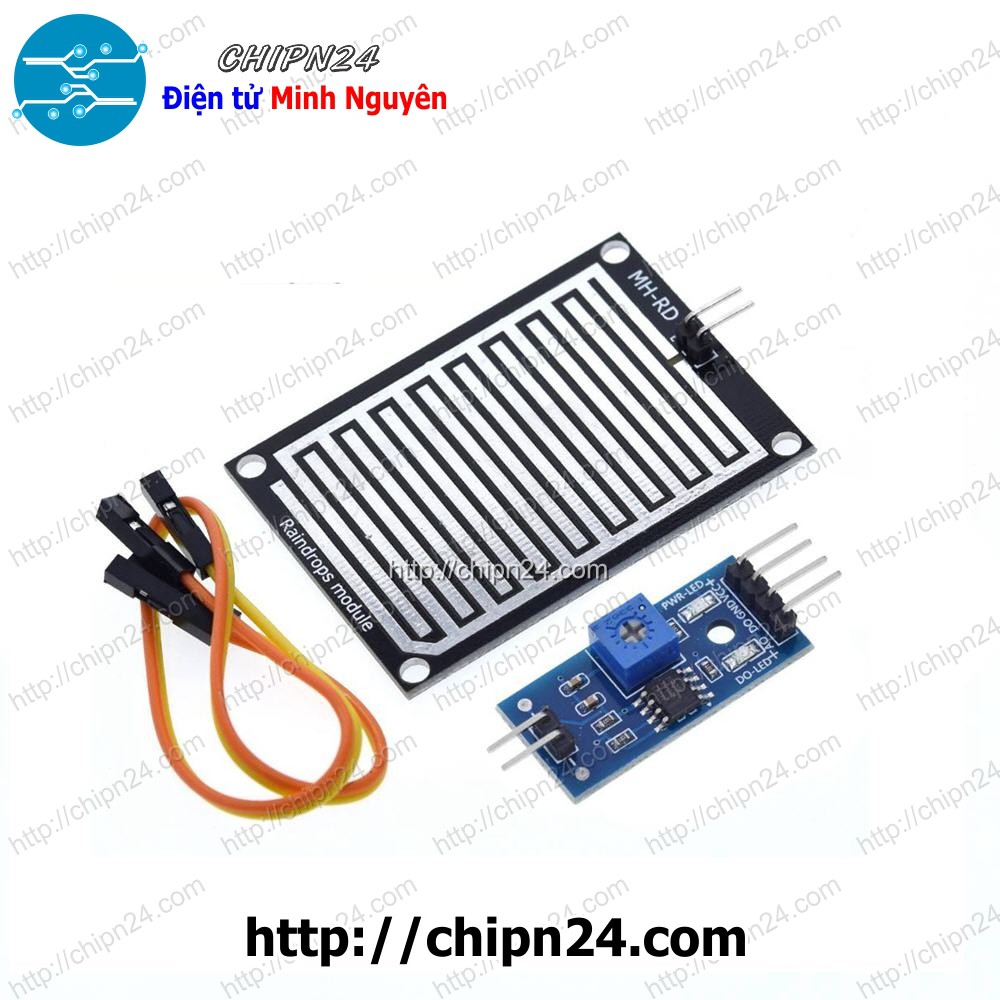

Bao gồm:

- 1 tấm cảm biến mưa

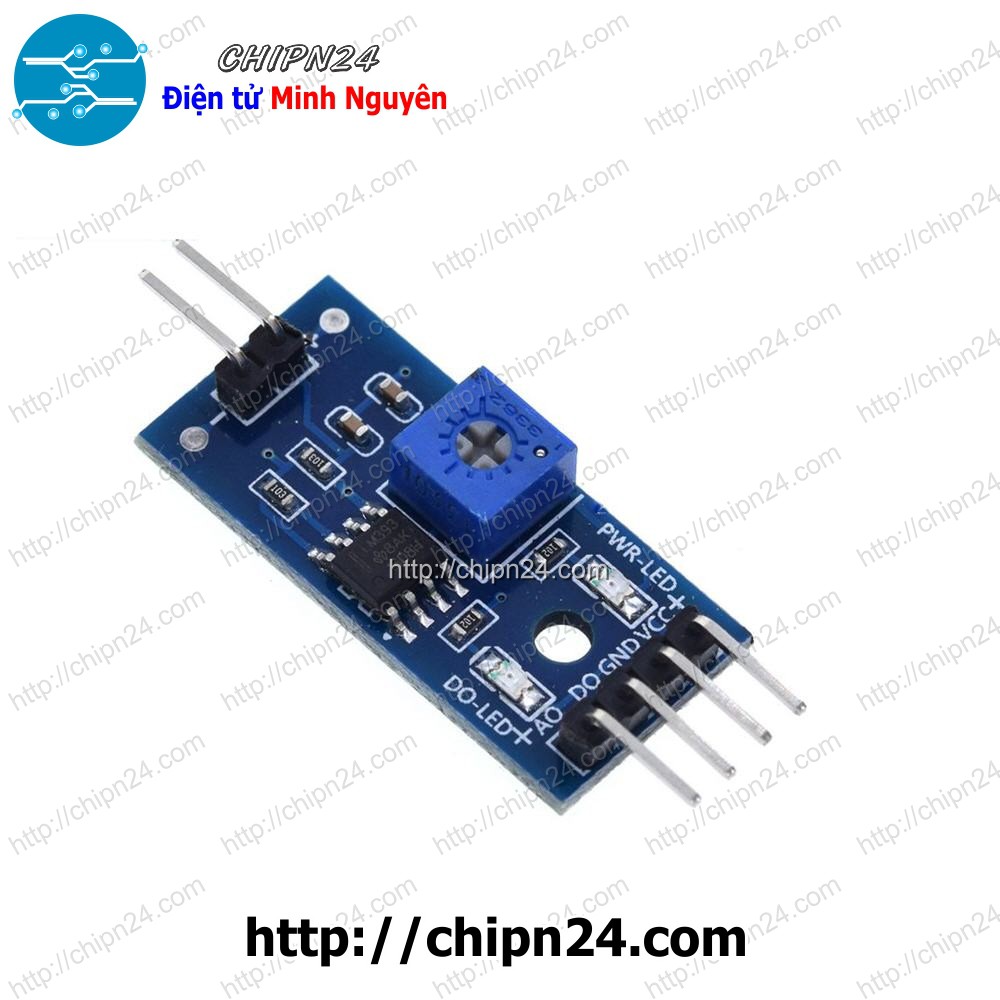

- 1 bo so sánh điện áp

- 2 dây nối



Thông số kĩ thuật:

- Điện áp: 5V

- Led báo nguồn ( Màu xanh)

- Led cảnh báo mưa ( Màu đỏ)

- Hoạt động dựa trên nguyên lý: Nước rơi vào board sẽ tạo ra môi trường dẫn điện.

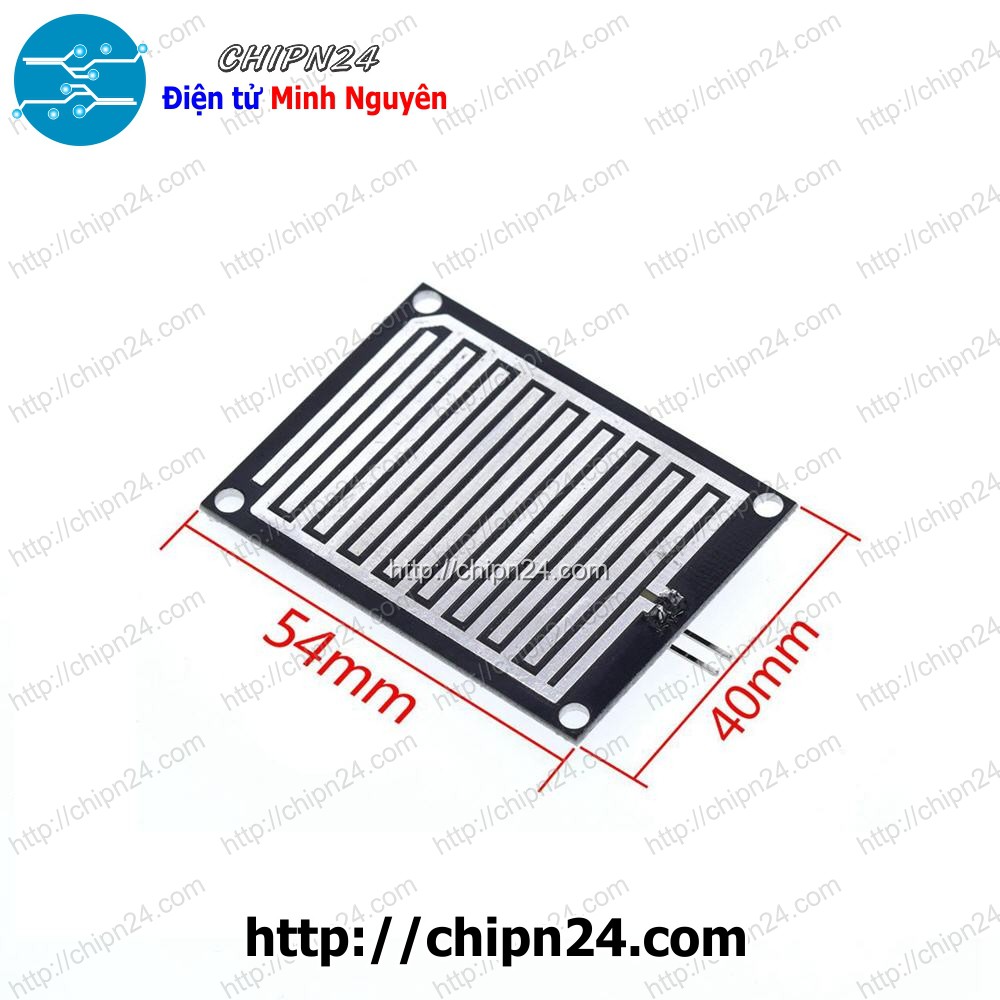

- Kích thước tấm cảm biến mưa: 54x40mm

- Kích thước bo PCB: 30x16mm



Có 2 dạng tín hiệu: Analog( AO) và Digital (DO)
- Dạng tín hiệu : TTL, đầu ra 100mA ( Có thể sử dụng trực tiếp Relay, Còi công suất nhỏ...)
- Điều chỉnh độ nhạy bằng biến trở.
- Sử dụng LM358 để chuyển AO --> DO
Kích thước Board:
- Kích thước: 5.4*4.0 mm
- Dày 1.6 mm
II. Cách sử dụng
Kết nối với nguồn 5V
- DO: Đầu ra ở mức cao (1), khi có nước đèn đỏ sáng, đồng thời đầu ra về mức thấp (0). Có thể xử dụng để ĐK relay, Còi..
Hoặc đưa vào chân I/O của VĐK.
- AO: Dùng để xác định độ lớn của giọt nước, bằng cách đưa vào ADC của VĐK.
- Điều chỉnh độ nhạy bằng biến trở.



Tài liệu:

Hướng dẫn sử dụng
Schematic + sample code
