Giới thiệu [1 CÁI] Mạch Bluetooth Âm Thanh 4.0 Win 668

Mạch Bluetooth Âm Thanh 4.0 Win 668

Đây là mạch mà kenhsangtao.com có Hướng dẫn các bạn làm 1 Loa Bluetooth Mini
https://www.youtube.com/watch?v=_fetwDUUhU0
- Mạch không có chức năng khuếch đại âm thanh, nó được thiết kế để sử dụng với một số mạch Khuếch đại âm thanh rời, ví dụ mạch TDA2030, PAM8403 2x3W hay PAM8610 2x5W để làm Loa Bluetooth MiNi
- Điện áp hoạt động: 3.7 V – 4.2V
- Phiên bản Bluetooth: 4.0
- Mã thiết bị: WIN-668
- Ngõ ra GND, L, R sẽ tương ứng đầu vào của module khuếch đại âm thanh công suất ra loa bao nhiêu tùy thuộc vào công suất của mạch khuếch đại. Nói nôm na module này chỉ có tính năng nhận tín hiệu âm thanh phát qua bluetooth rồi chuyển đổi sang tín hiệu âm thanh thuần.
- Khoảng cách kết nối: 12m
- Kích thước: 30mm X 20mm X 3mm

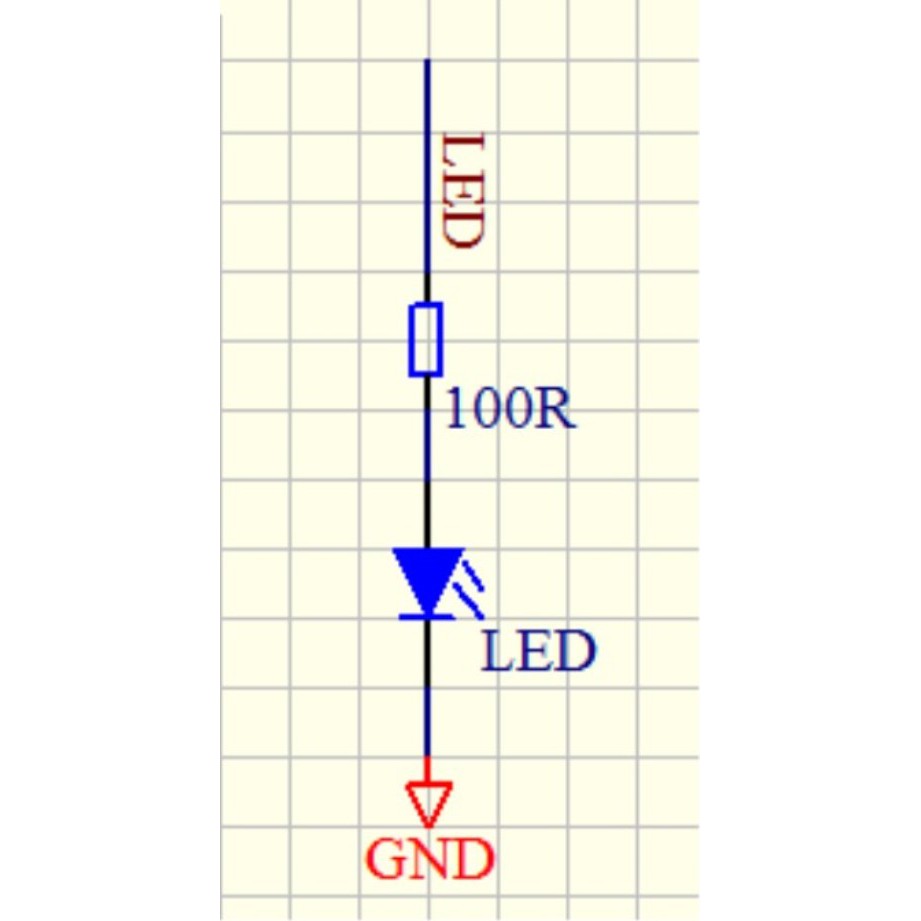

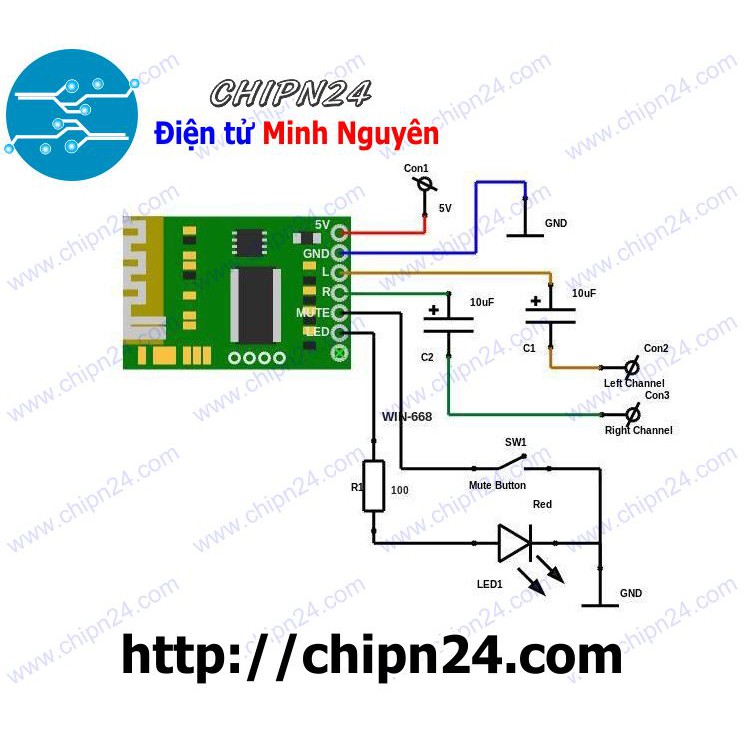

- Sản phẩm kèm theo led và tụ lọc chống nhiễu cho trường hợp mạch khuếch đại không có tụ lọc nguồn, các bạn tham khảo sơ đồ bên dưới để biết cách đấu
