Giới thiệu Sản phẩm MCR100-8 TO-92 THYRISTOR 1A 600V

MCR100-8 TO-92 THYRISTOR 1A 600V chất lượng cao
Thyristor ( Chỉnh lưu silic có điều khiển - SCR) là một linh kiện điện tử bán dẫn cấu tạo từ bốn lớp bán dẫn,ví dụ như P-N-P-N, tạo ra ba lớp tiếp giáp P-N. Trong hình cho thấy 4 lớp bán dẫn xem như là 2 transistor PNP và NPN kết hợp nhau thành một cấu trúc mới. Cấu trúc bán dẫn (semiconductor) này có tên là SCR vì nó có khả năng khởi dẫn ở một thời gian (pha), điều khiển (control) được quá trình nắn dòng (rectifier). Ký hiệu của SCR vì thế mà giống như một diode có anode A và cathode K với cực gate G

Thông số kỹ thuật:
Điện áp ngược cực đại của thyristor: 600V
Dòng thuận cực đại: 1A
Dải nhiệt độ hoạt động: -40ºC~125ºC
Dòng rò thấp


Đặt động hồ thang x1W , đặt que đen vào Anode, que đỏ vào Cathode ban đầu kim không lên, dùng Tua-vit chập chân A vào chân G => thấy đồng hồ lên kim, sau đó bỏ Tua-vit ra => đồng hồ vẫn lên kim => như vậy là Thyristor tốt
Ứng dụng

Thyristor chủ yếu được sử dụng trong các mạch chỉnh lưu có điều khiển
Ngoài ta Thyristor thường được sử dụng trong các mạch chỉnh lưu nhân đôi tự động của nguồn xung Ti vi màu

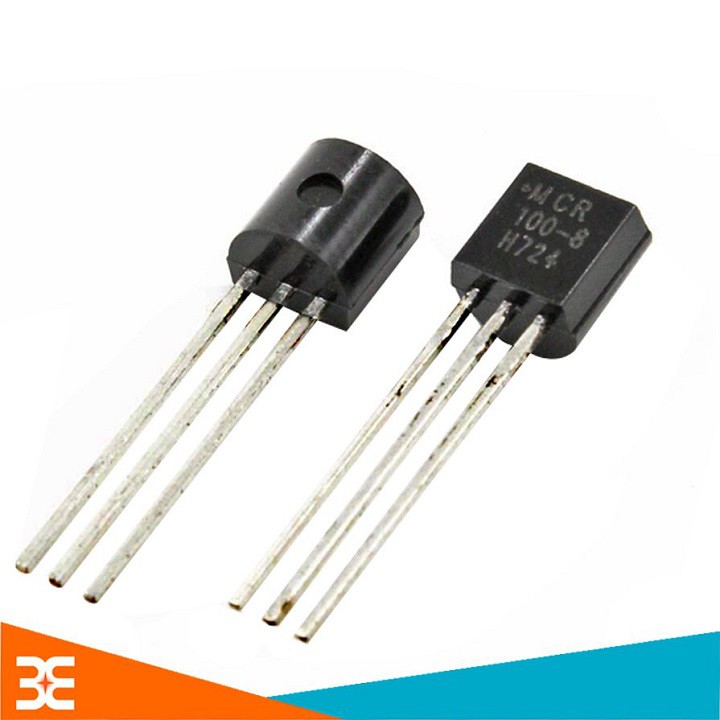

mcr100-8-to-92-thyristor


Hướng dẫn sử dụng và lưu ý
Do tính chất phân cực nên khi sử dụng cần chú ý thứ tự các chân và các cực
Ngoài ra những ứng dụng cần SCR dòng và áp bé người ta vẫn thường dùng 2 transistor khác "chất" để ráp thành SCR phù hợp với yêu cầu. Ví dụ trong các mạch bảo vệ quá áp, quá dòng v.v...

-----------------------
