Giới thiệu Modun ESP8266 ESP-01

Sản phẩm được kiểm tra khi quý khách yêu cầu
Cảm ơn bạn đã tin tưởng Linh kiện Cầu Giấy
Nếu bạn hài lòng, hãy nói với mọi người.
Nếu bạn không hài lòng, hãy nói với chúng tôi

MÔ TẢ

Đây là module truyền nhận WiFi đơn giản dựa trên chip ESP8266 SoC (System on Chip) của

hãng Espressif.

Module ESP8266 V1 thường được sử cho các ứng dụng IOT ( Internet of Things). Module này

đã được nạp sẵn firmware giúp người dùng giao tiếp với wifi rất dễ dàng qua tập lệnh AT thông

qua giao tiếp UART ( baudrate mặc định 9600, một số mạch là 11520) quen thuộc.

Tính năng chính:

Hỗ trợ chuẩn 802.11 b/g/n.
Wi­Fi 2.4 GHz, hỗ trợ WPA/WPA2.
Chuẩn điện áp hoạt động: 3.3V.
Chuẩn giao tiếp nối tiếp UART với tốc độ Baud lên đến115200
Có 3 chế độ hoạt động: Client, Access Point, Both Client and Access Point.
Hỗ trợ các chuẩn bảo mật như: OPEN, WEP, WPA_PSK, WPA2_PSK, WPA_WPA2_PSK.
Hỗ trợ cả 2 giao tiếp TCP và UDP
Làm việc như các máy chủ có thể kết nối với 5 máy con.

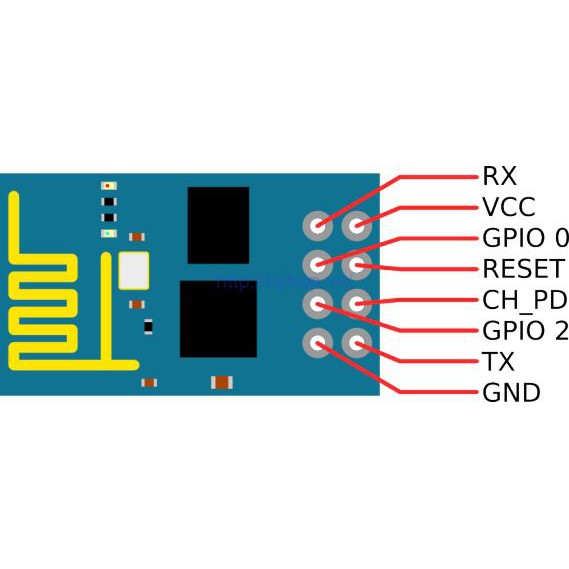

Chức năng các chân:

VCC: 3.3V , dòng có thể lên 300mA vì thế cần mạch nguồn riêng ams1117 5V­>3.3V
GND: 0V
Tx: Chân Tx của giao thức UART, kết nối đến chân Rx của vi điều khiển.
Rx: Chân Rx của giao thức UART, kết nối đến chân Tx của vi điều khiển.
RST: chân reset, kéo xuống mass để reset.
CH_PD: chân này nếu được kéo lên mức cao module sẽ bắt đầu thu phát wifi, kéo
xuống mức thấp module dừng phát wifi. Vì ESP8266 khởi động hút dòng lớn nên chúng
ta giữ chân này ở mức 0V khi khởi động hệ thống của mình , sau 2 s hãy kéo chân
CH_PD lên 3.3V, để đảm bảo module hoạt động ổn định.
GPIO0: kéo xuống thấp cho chế độ upgrade firmware.
GPIO2: không sử dụng.
Lưu ý : Không cấp nguồn cho esp8266 v1 bằng nguồn 3.3v của mạch pl2302,cp2102,arduino

uno, nano, mega.. có thể gây cháy module mà nên dùng các mạch nguồn ngoài hoặc module

nguồn xung như hình:

ket noi arduino

Tài liệu tham khảo :

Phần mềm nạp firmware và firmware AT (http://www.mediafire.com/download/5rzv4f5hy50ttc3/%5BHshopvn%5DFlash+firmwareESP8266.zip)

Tập lệnh AT Esp8266

( http://www.pridopia.co.uk/pi­doc/ESP8266ATCommandsSet.pdf )

Tập lệnh AT ESP8266 V1 và code mẫu Arduino

(https://app.box.com/s/36jh0dphj5nv1fqq7sr5gkdsp9h8e78d )
