Giới thiệu MODULE XL4015 CHUYỂN ĐỔI NGUỒN DC-DC 5A CC/CV (GIẢM ÁP / STEP DOWN) / CÓ CỔNG USB / LED HIỂN THỊ DÒNG, ÁP, CÔNG SUẤT

Sản phẩm được kiểm tra khi quý khách yêu cầu
Cảm ơn bạn đã tin tưởng Linh kiện Cầu Giấy
Nếu bạn hài lòng, hãy nói với mọi người.
Nếu bạn không hài lòng, hãy nói với chúng tôi

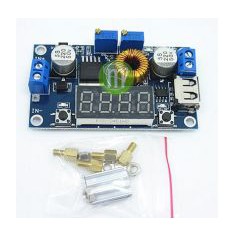

MODULE XL4015 CHUYỂN ĐỔI NGUỒN DC-DC 5A CC/CV CÓ HỘP (GIẢM ÁP / STEP DOWN) / CÓ CỔNG USB / LED HIỂN THỊ DÒNG, ÁP, CÔNG SUẤT

5 chức năng hiển thị áp / dòng / công suất trên board
thiết kế sẵn cổng giao tiếp USB để dễ dàng sử dụng như bộ sạc cho điện thoại di động (lưu ý: phải hiệu chỉnh áp ra đúng 5V trước khi sạc)
sử dụng làm bộ sạc cho các loại accu, pin phổ biến, pin năng lượng mặt trời..
sử dụng làm mạch driver LED công suất.
có thể tham khảo cách sử dụng tại đây.
- Nhìn theo hướng chính diện nút nhấn bên phải bật tắt led , nút nhấn bên phải chỉnh mode hiển thị thông số : Áp vào , áp ra , dòng ra , công suất , luân phiên hiển thị .
- Nhìn theo hướng chính diện biến trở bên phải chỉnh dòng , bên trái chỉnh áp ; xoay ngược chiều kim đồng hồ là giảm giá trị và ngược lại
- Để đo dòng đang hạn chế sử dụng đồng hồ vạn năng hoặc ampe kế đo đầu ra( khuyến nghị thang đo 10A , thời gian đo nhỏ hơn 5s) , chỉnh biến trở cho tới dòng yêu cầu . Mạch này có thể cho chập đầu ra rồi dùng led hiển thị dòng hiện tại để chỉnh.
- Đèn led báo : LED_CC/CV ( dòng không đổi ) , LED_CHARG (Đang sạc hay có dòng trên mạch),LED_FULL ( Đầy pin hay không có dòng ra )

* Chú ý : Cổng USB trên mạch có điện áp bằng điện áp đầu ra không phải điện áp 5V USB mặc định.

tính năng module: module ổn áp / ổn dòng ngõ ra điều chỉnh được (giảm áp_step-down) không cách ly
điện áp vào: 4-36V (đầu vào không vượt quá 38V, áp vào luôn phải cao hơn áp ra mong muốn 1.5V )
điện áp ra: có thể điều chỉnh liên tục từ 1.25-36V
dòng ngõ ra: 0-5A, khuyên dùng trong khoảng 4.5A
công suất ra: max 75W
nhiệt độ làm việc: -40°C đến 85°C
tần số hoạt động: 180KHz
hiệu xuất chuyển đổi: max 96% (phụ thuộc quan hệ giữa điện áp và dòng điện của ngõ vào/ra)
bảo vệ ngăn mạch: có (giới hạn 8A)
bảo vệ quá nhiệt: có
bảo vệ ngược cực ngõ vào: không
kích thước: 68.2mm x 38.8mm x 15mm
