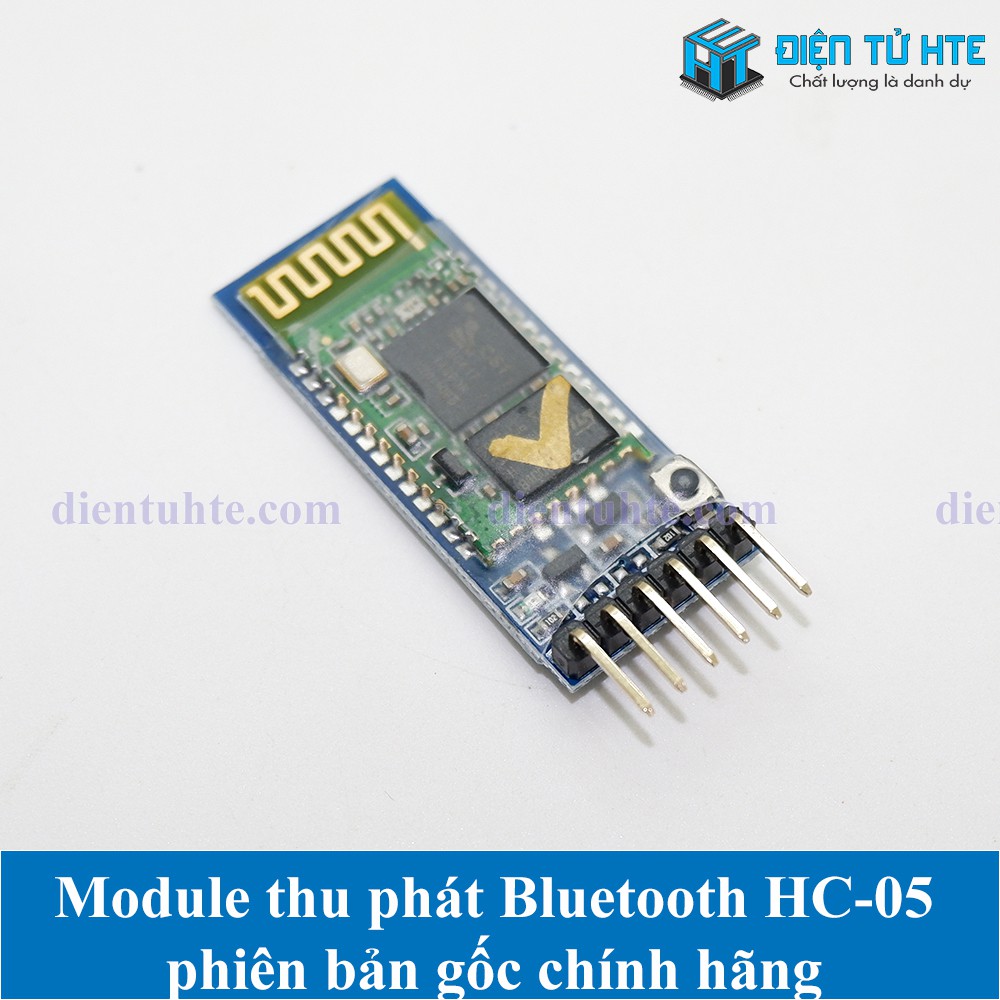

Module thu phát - truyền dữ liệu Bluetooth HC-05 - Bản gốc chính hãng
Mạch thu phát Bluetooth HC-05 được thiết kế nhỏ gọn ra chân tín hiệu giao tiếp cơ bản và nút bấm để vào chế độ AT COMMAND, mạch được thiết kế để có thể cấp nguồn và giao tiếp qua 3.3VDC hoặc 5VDC, thích hợp cho nhiều ứng dụng khác nhau: Robot Bluetooth, điều khiển thiết bị qua Bluetooth,....

Khi kết nối với máy tính, HC-05 sẽ nhận như 1 cổng COM ảo ở chế độ truyền Haft Duplex tức trong 1 thời điểm chỉ có thể truyền hoặc nhận tín hiệu.

Thông số kỹ thuật:
Điện áp hoạt động: 3.3 ~ 5VDC
Mức điện áp chân giao tiếp: TTL tương thích 3.3VDC và 5VDC.
Dòng điện khi hoạt động: khi Pairing 30 mA, sau khi pairing hoạt động truyền nhận bình thường 8 mA.
Baudrate UART có thể chọn được: 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200
Support profiles: Bluetooth serial port (master and slave)
Bluetooth protocol: Bluetooth specification v2.0 + EDR
Frequency: 2.4 GHz ISM band
Modulation: GFSK (Gaussian frequency shift keying)
Transmit power: =4 dBm, class 2
Sensitivity: =-84 dBm at 0.1% BER
Rate: Asynchronous: 2.1 Mbps (max.)/160 kbps
Synchronous: 1 Mbps/1 Mbps
Security features: authentication and encryption
Kích thước: 15.2 x 35.7 x 5.6mm

Thiết lập mặc định:
 Thiết lập UART mặc định: Baudrate 38400 hoặc 9600, N, 8, 1.

ĐIỆN TỬ HTE
0977079057
www.dientuhte.com
#dientuhte

 Pairing code mặc định: 1234 hoặc 0000.
Để vào chế độ AT COMMAND, bấm giữ nút bấm, thả nút bấm sẽ thoát chế độ AT COMMAND, lưu ý các lệnh AT đều là chữ in hoa.

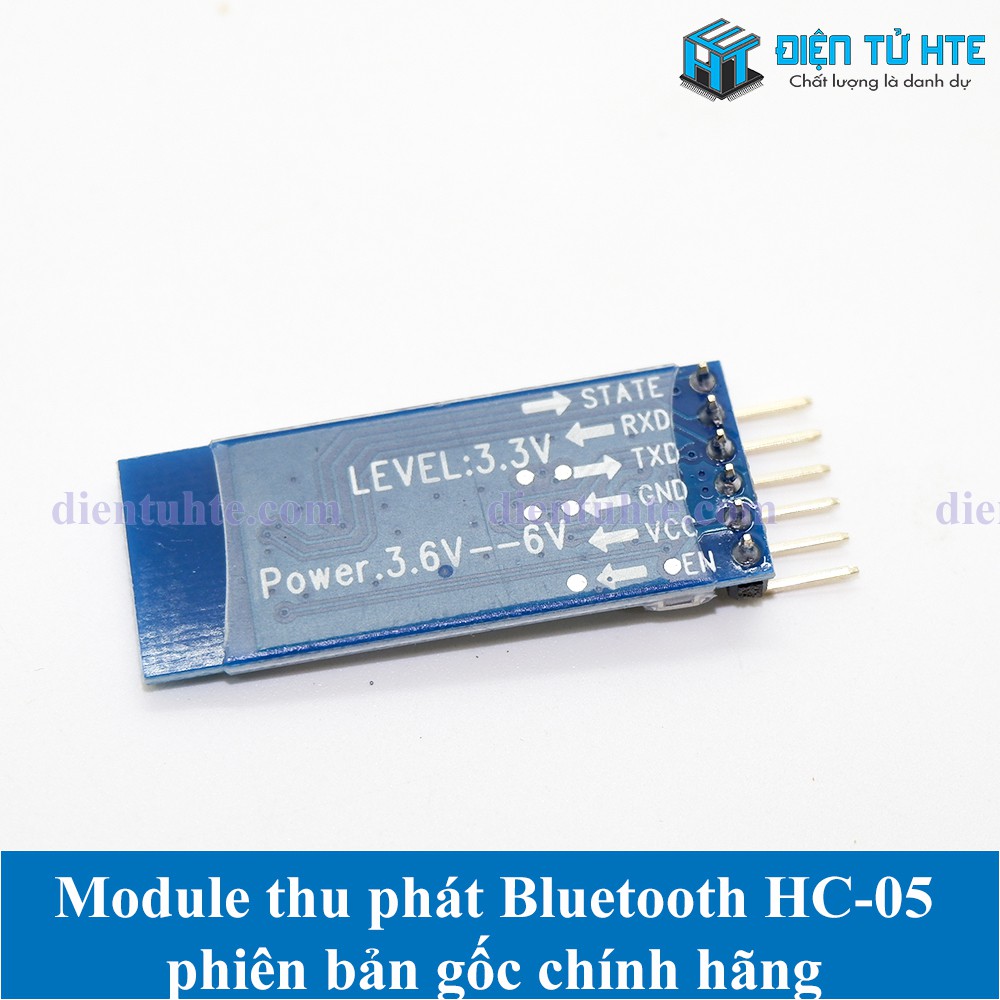

Chân EN chỉ nhận mức logic TTL 3V3. Không có chức năng chọn vào chế độ AT COMMAND.
