Giới thiệu Module Phát Xung Vuông In 3V3-12VDC / OUT 5V

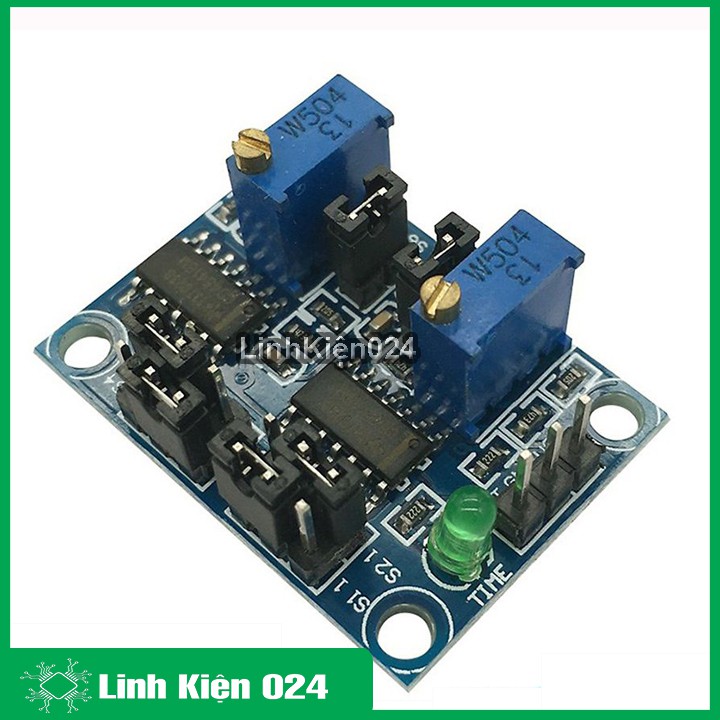

Giới thiệu sản phẩm Module Phát Xung Vuông In 3V3-12VDC / OUT 5V
Mạch điều chỉnh xung vuông đầu ra bằng cách thay đổi vị trí các Jump trên module vô cùng dễ dàng ( có hướng dẫn )
Xung đầu ra có thể được điều chỉnh linh hoạt qua 2 biến trở vi chỉnh
Mạch nhỏ gọn, dễ sử dụng
Thông số kĩ thuật của Module Phát Xung Vuông In 3V3-12VDC / OUT 5V
Điện áp đầu vào : 3.3 - 12VDC
Dòng điện đầu vào: ≥ 100mA
Dòng điện ngõ ra: 15mA ( 5V) - 35mA(12V)
Kích thước: 3.3cm x 2.4cm

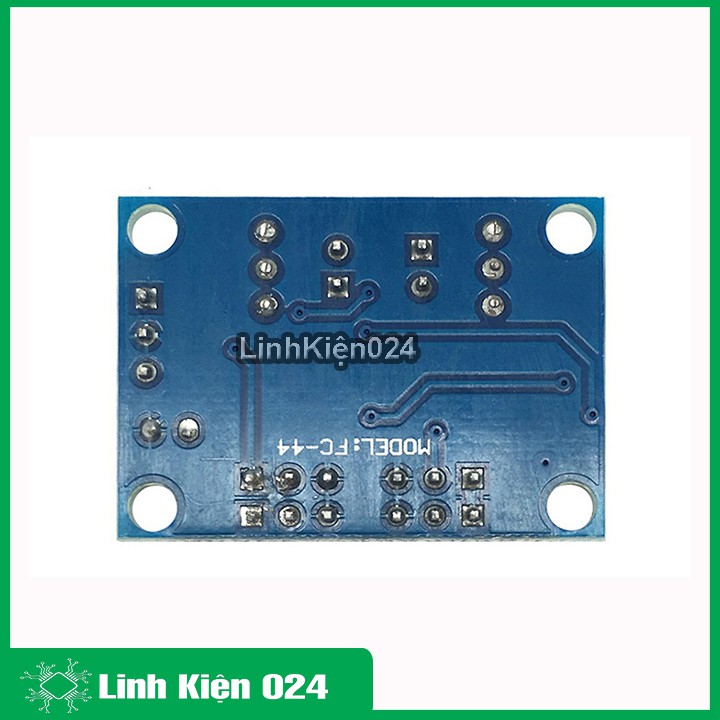

Kết nối :
Vcc: 3.3VDC đến 12VDC
GND: nối với GND của nguồn
OUT: đầu ra PWM độ lớn 5V có thể điều chỉnh

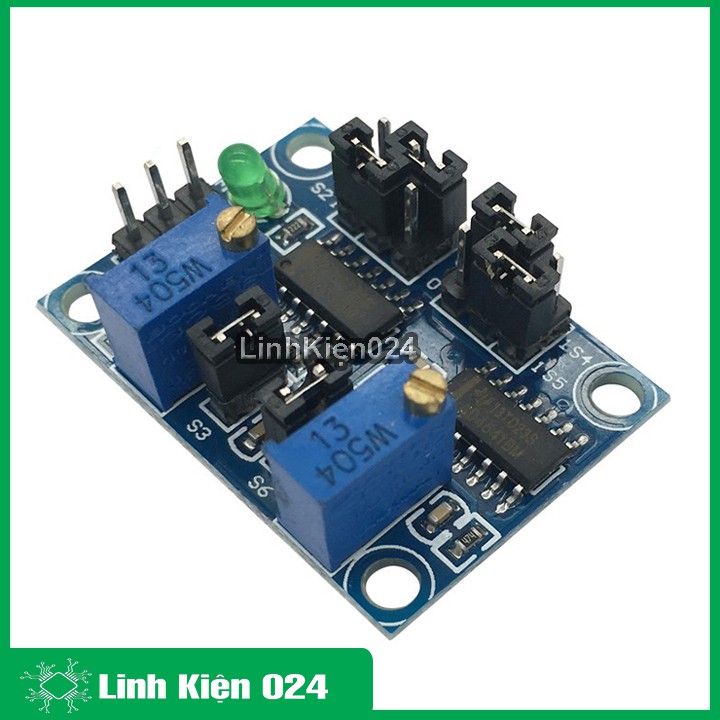

Với việc cắm jump ở S1 đến S6 ta sẽ thiết lập khoảng rộng cho TON và TOFF , đồng thời dùng 2 biến trở để điều chỉnh chính xác khoảng rộng của TON và TOFF
VD: Ta muốn xung đầu ra có TON = 10s và TOFF = 5s

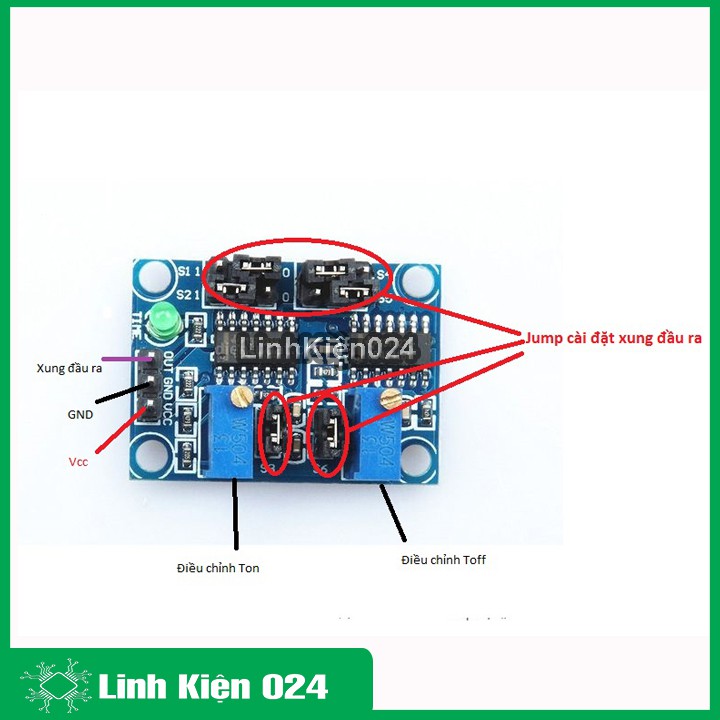

Để TON = 10s thì S1 = 0 , S2 = 1, S3 ON . Khi đó, TON ∈ [ 1.5s ; 14.5s] , để đạt 10s chuẩn xác ta sẽ điều chỉnh biến trở tương ứng như trên hình vẽ
Để TOFF = 5s thì S4 = 0 , S5 = 1 , S6 ON. Khi đó, TOFF ∈ [ 1.5s ; 14.5s] , để đạt 5s chuẩn xác ta sẽ làm giống như trên, điều chỉnh biến trở còn lại
⇒ Vặn biến trở theo chiều kim đồng hồ thì tăng độ rộng của TON và TOFF và ngược lại
⇒ Đây là ví dụ , bạn có thể điều chỉnh xung đầu ra theo ý muốn 1 cách dễ dàng qua bảng hướng dẫn trên
