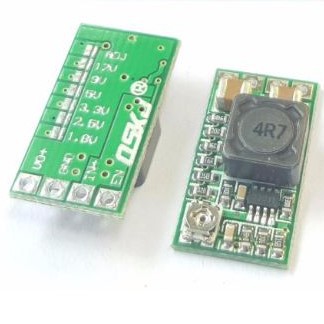

Giới thiệu Module nguồn giảm áp DC 3A mini v2-TH360

Module nguồn giảm áp DC 3A mini v2 được bổ xung Jumper chọn nguồn đầu ra cố định giúp dễ dàng tạo ra các điện áp chuẩn mong muốn: 1.8, 2.5, 3.3, 5, 9, 12VDC. Ngoài ra còn có thể tùy chỉnh điện áp mong muốn bằng biến trở.

Module nguồn giảm áp DC 3A mini v2 có thiết kế nhỏ gọn nhưng theo thông số từ nhà sản xuất có thể giảm áp với dòng đầu ra tối đa lên đến 3A. Module được sử dụng để giảm áp DC – DC với phương pháp giảm áp xung cho hiệu suất lên đến 97.5%. IC giảm áp không bị nóng, phù hợp cho các ứng dụng cần giảm áp DC, cấp nguồn cho board mạch,…

1.Thông số kĩ thuật:
Điện áp đầu vào: 4.5 ~ 24VDC
Điện áp đầu ra: 0.8 ~ 17VDC (có thể điều chỉnh)
Thiết lập áp cố định 1.8, 2.5, 3.3, 5, 9, 12VDC bằng Jumper.
Dòng ra tối đa 3A.
Dòng liên tục 2A.
Dòng nghỉ: 0.85mA
Hiệu suất chuyển đổi: 97.5% (tối đa)
Kích thước: 20 x 11 x 5 mm
2. Sơ đồ chân:
VO+: Điện áp đầu ra tùy chỉnh 0.8~17VDC.
GND: MASS – 0VDC.
IN+: Điện áp đầu vào 4.5~24VDC.
EN: Chân Enable – Disable module, mặc định Enable, thường không sử dụng.
Lưu ý: Mặc định phần Jumper nối sẵn sang Adj để chỉnh áp đầu ra bằng biến trở, nếu bạn muốn chọn áp cố định cần cắt Jumper này và nối Jumper áp cố định mong muốn.
