Giới thiệu MODULE MẠCH CHẾ MÁY HÀN CELL PIN DÙNG SIÊU TỤ VÀ ACQUY DÒNG XẢ CAO

Tính năng sản phẩm:

Mạch PCB timer chế máy hàn cell pin di động công suất cao 3000w được sử dụng để hàn pin lithium 18650/26650/32650 pin sắt bằng siêu tụ hoặc bình acquy. Ưu điểm: tiện lợi, dễ mang theo, ổn định, bền bỉ, chi phí thấp.Dễ dàng hàn tấm mạ niken 0,1mm- 0,12mm.

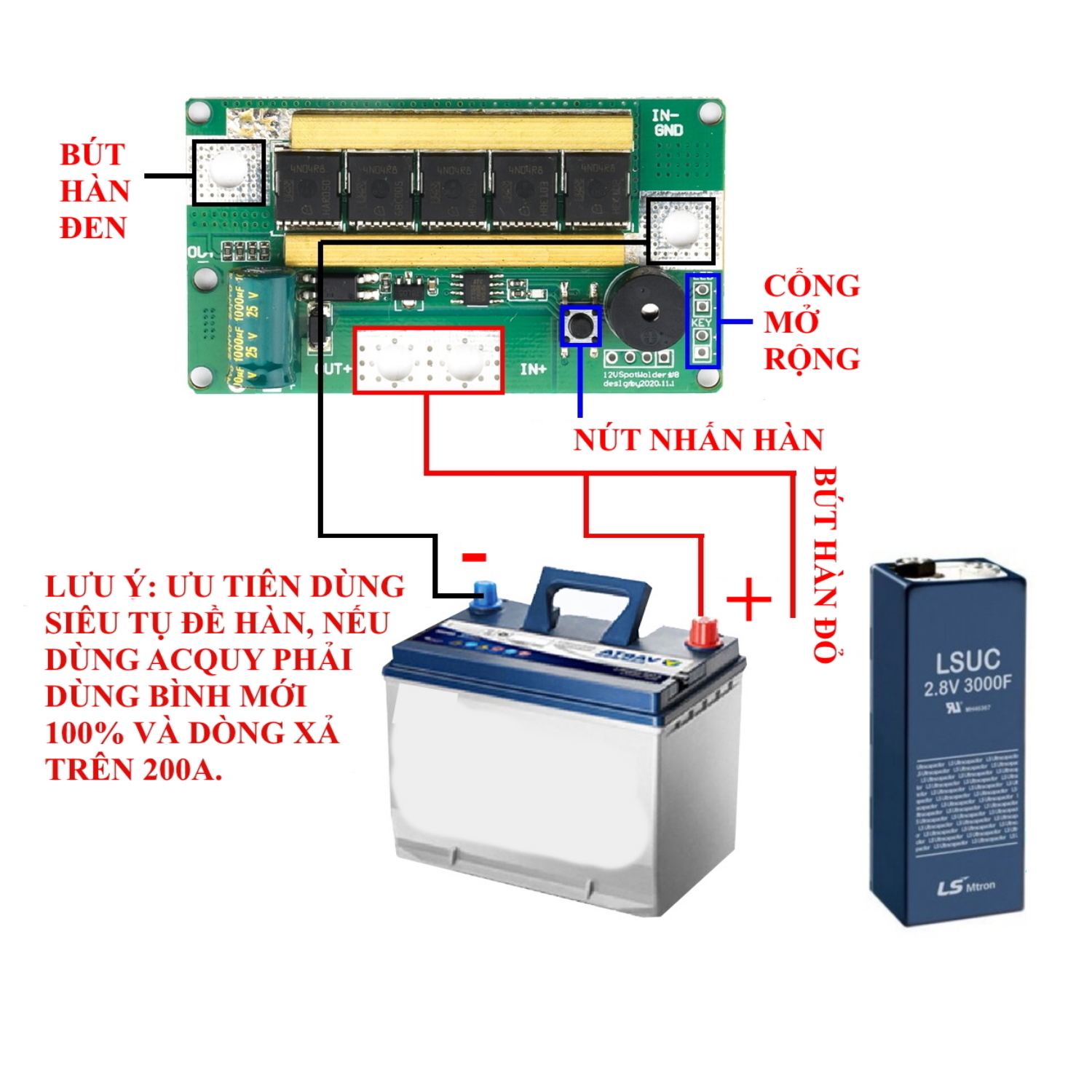

Lưu ý: Ưu tiên sử dụng Siêu tụ, nếu sử dụng bình Acquy phải dùng bình mới 100% dòng xả trên 200A.

Nguồn điện áp: 12V-15V

Dòng điện hoạt động: 90A- 200A ( 90A đối với siêu tụ và 200A đối với acquy).

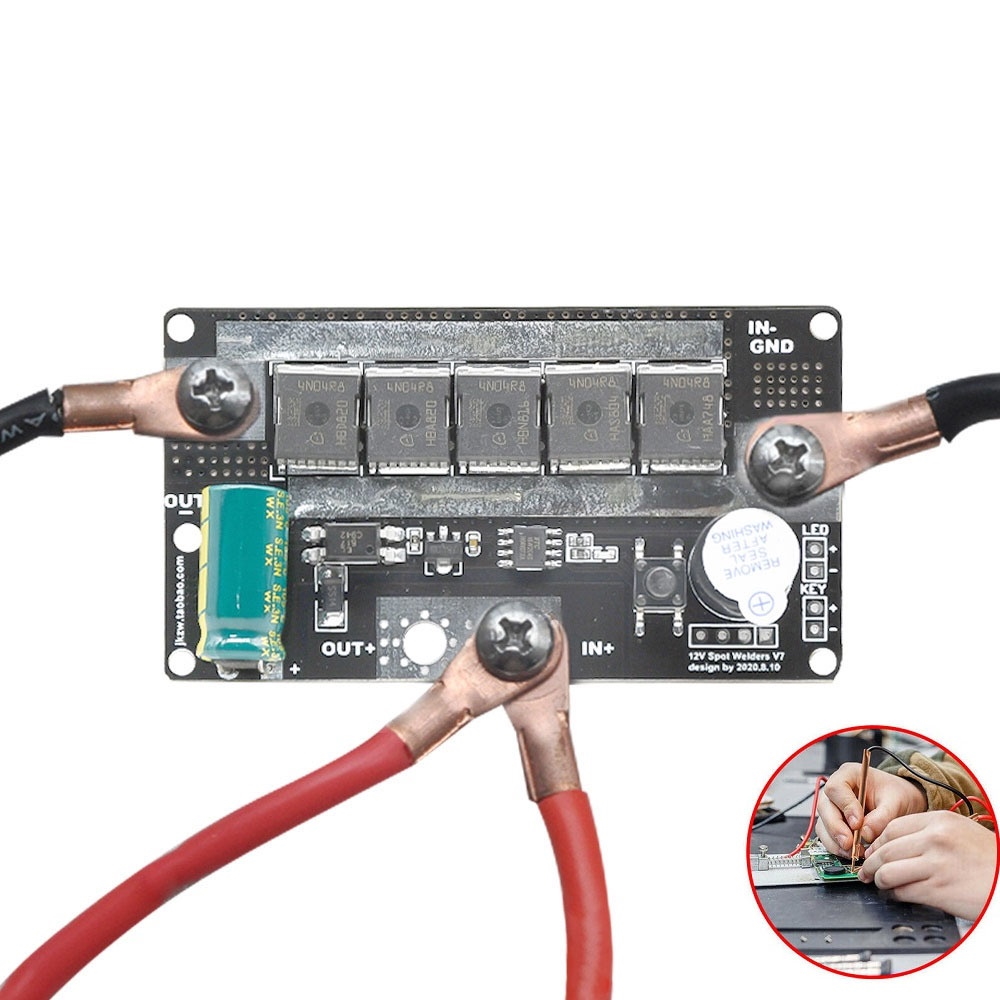

Mạch có 5 mosfet 4N04R8, nội trở mạch thấp và sử dụng tụ điện tần số cao giúp bộ nguồn ổn định hơn.

Yêu cầu về pin:

Pin có dòng phóng điện lớn sẽ ảnh hưởng trực tiếp đến hiệu quả hàn. Sử dụng tốt trên các loại pin sau:

Pin axit- chì 20-45ah có hiệu suất tốt và nội trở nhỏ (nội trở nhỏ hơn 10 mili giây và dòng phóng điện lớn hơn 90A)

Bộ pin lithium 3S 3,5-5,5ah dòng xả 45C

Bộ pin 18650 dung lượng 30-35ah

Nếu không rõ về pin bạn tốt hơn nên kéo dài dây thêm khoảng 1 mét với dây khi đó sẽ giảm nguy cơ bị cháy dây nguồn.

 Yêu cầu về nguồn điện:

Mạch hoạt động theo nguyên tắc hàn điểm làm nóng cục bộ nhanh chóng bằng dòng điện cao áp.

Cần cung cấp đủ dòng điện khoảng 90-150A. Công thức tính: công suất x tốc độ xả = công suất tải.

Ví dụ: pin 4000mah, tốc độ xả là 45C (4AX45C = 180A)

Hướng dẫn sử dụng:

- Nhấn nút giữ 2 giây sau đó thả ra để khởi động. Mặc định là mức 1.

- Tăng thêm một mức thì còi kêu và đèn LED nhấp nháy tương ứng với số mức độ. Ví dụ: mức thứ 3, còi kêu bíp ba lần, đèn LED nhấp nháy 3 lần.

Có 5 mức độ, mức thứ 5 là mạnh nhất.

Sau mức thứ 5, nhấn và giữ nút một lần nữa. Thiết bị sẽ tắt nguồn. Ở trạng thái tắt, nhấn và giữ nút để bật nguồn.

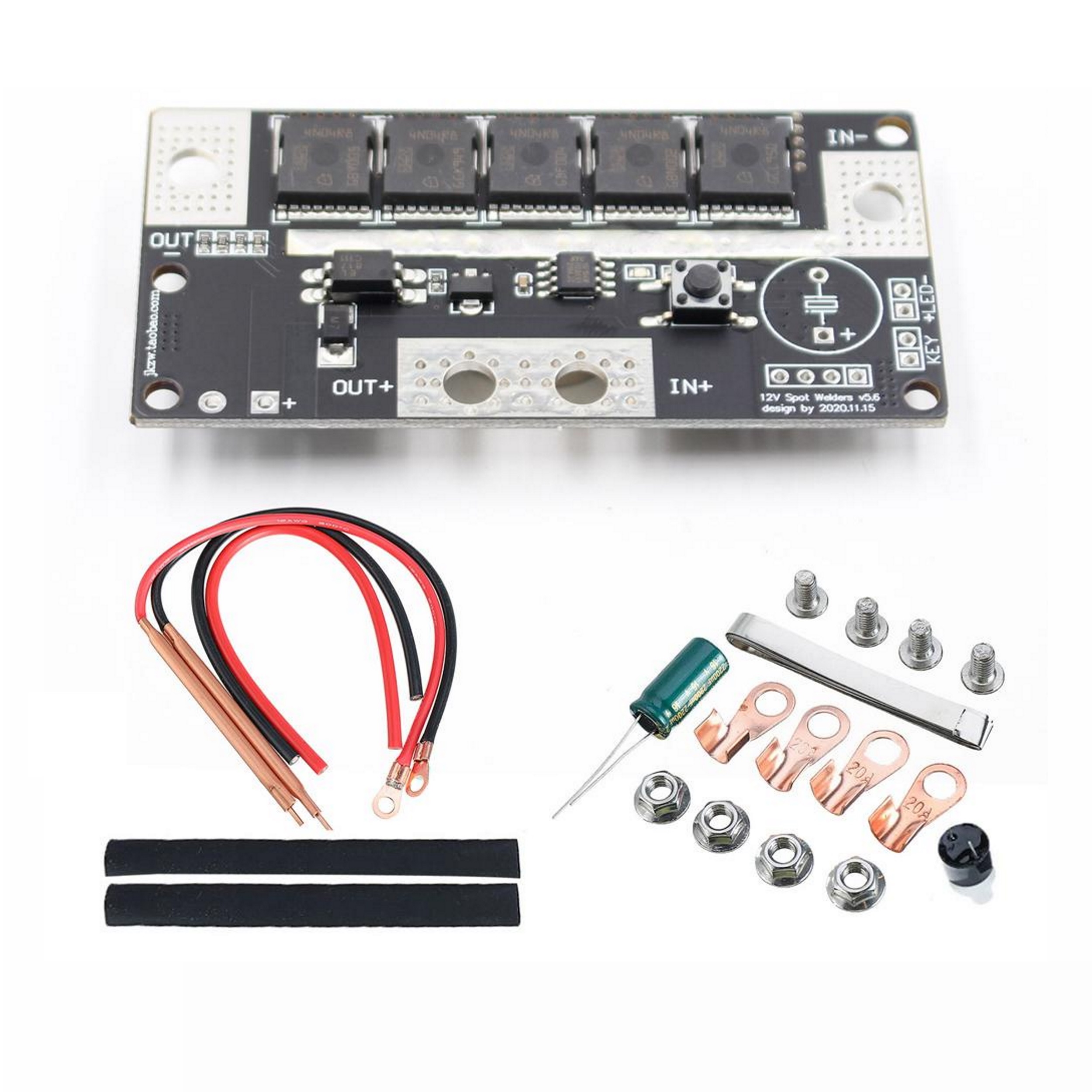

Sản phẩm bao gồm:
+ 1 bảng mạch PCB

+ 2 dây đầu vào

+ 2 dây đầu ra kèm bút hàn/ kim hàn

+ 1 bộ linh kiện hàn

Thông số kỹ thuật:

- Thích hợp cho pin Lithium 18650, 26650, 32650

- Điện áp hoạt động: 12- 15 VDC

- Dòng điện hoạt động: 90A đối với siêu tụ và 200A đối với acquy mới.

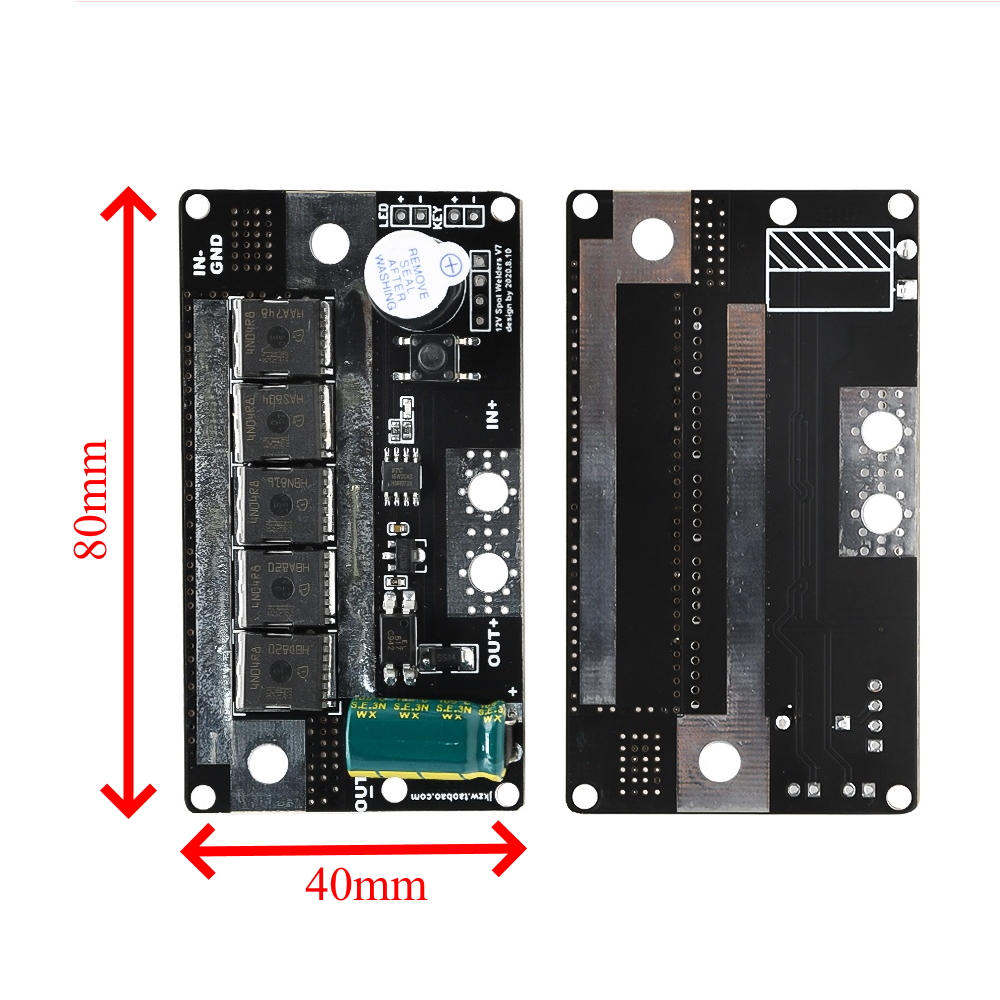

- Kích thước: 80x40mm

- Khối lượng: 100g
