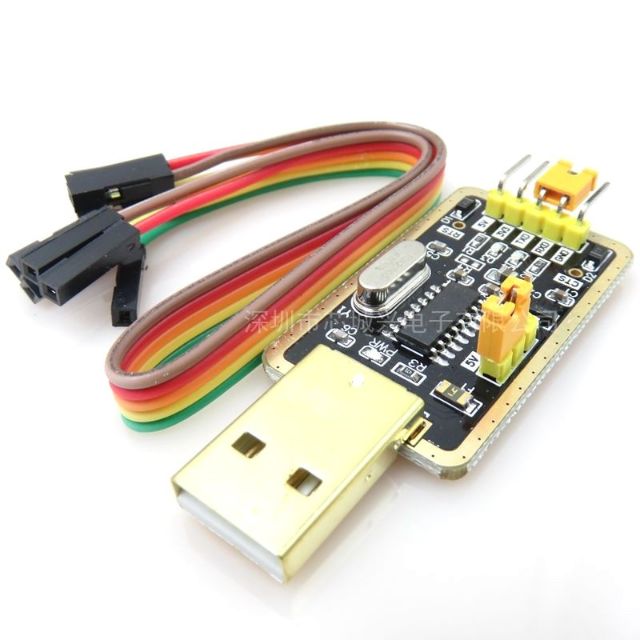

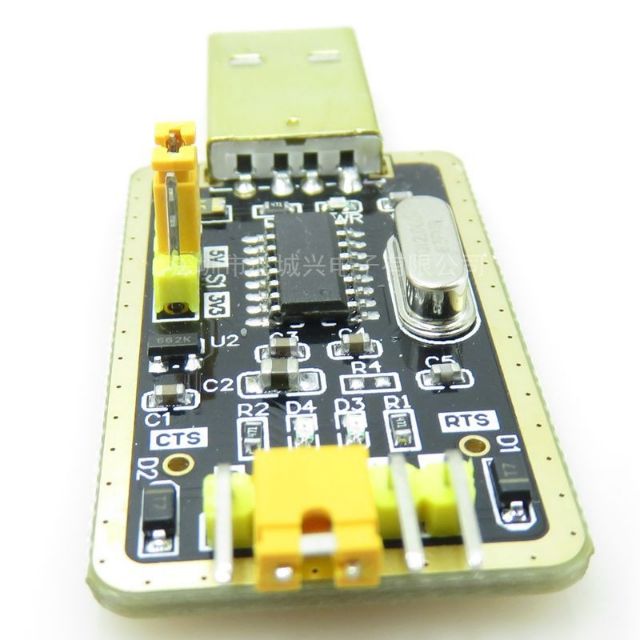

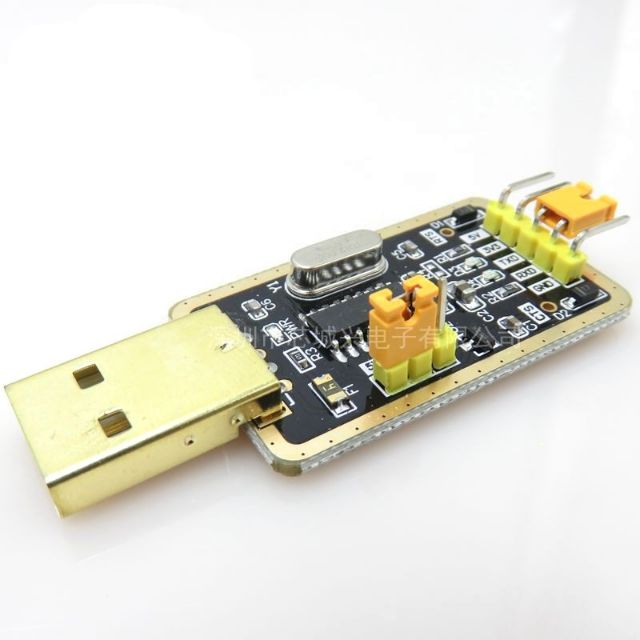

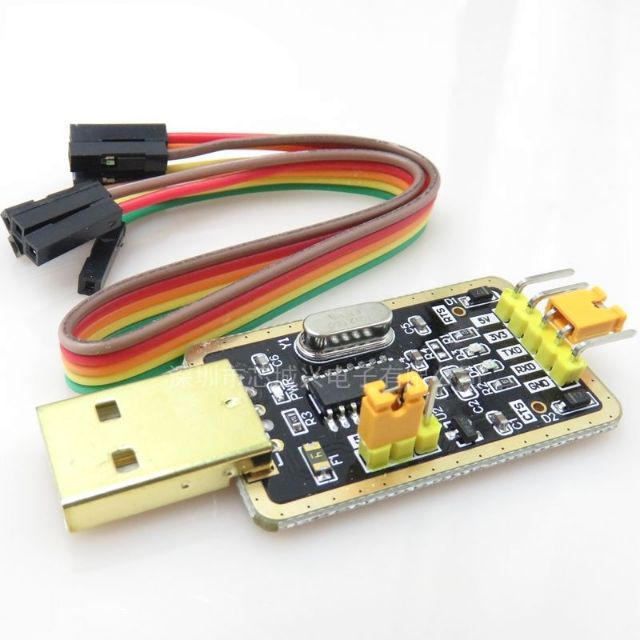

Giới thiệu Module chuyển đổi USB sang TTL

- Mạch sử dụng chip công nghiệp FT232RL để xử lý tất cả các tín hiệu và giao thức USB. EEPROM bên ngoài (93C46) ổn định hơn. Thiết kế có thể điều chỉnh mức logic TTL 3.3V và 5V. Module lấy nguồn trực tiếp từ PC hoặc máy tính xách tay thông qua kết nối USB.
- Module có 6 chân kết nối UART: Transmit (Tx), Receive (Rx), RTS, CTS, VCC và GND. 3 LED hiển thị: PWR, TxD, TxD
- Các ứng dụng điển hình: Bộ chuyển đổi USB sang RS232/RS422/RS485. Hỗ trợ EEPROM, flash chương trình v.v…
- Mạch hoạt động với các bộ lập trình vi điều khiển như Arduino, Raspberry, Pi, ESP8266… hoặc bất kỳ module nào được lập trình qua giao diện nối tiếp.
- Trình điều khiển có thể được tải từ link sau: https://www.ftdichip.com/Drivers/VCP.htm
- Hỗ trợ các hệ điều hành:
* Windows 10 32,64-bit
* Windows 8/8.1 32,64-bit
* Windows 7 32,64-bit
* Windows Vista and Vista 64-bit
* Windows XP and XP 64-bit
* Windows 98, 98SE, ME, 2000, Server 2003, XP, Server 2008 and server 2012 R2
* Windows XP Embedded
* Windows CE 4.2, 5.0 and 6.0
* Mac OS 8/9, X and above
* Linux 2.4 and above
* Android (J2xx)

Hướng dẫn sử dụng: (ví dụ: truy cập MCU)
- GND: kết nối GND
- RXD: kết nối MCU.TX (luồng tín hiệu: MCU.TX --> FT232 PC.RX)
- TXD: kết nối với MCU.RX (luồng tín hiệu: MCU.RX <-- FT232 PC.TX)
- 3V3 / 5V: đầu ra 3.3V hoặc 5V (mô-đun được cung cấp bởi USB và jumpẻ phải được nối với 3,3V hoặc 5V).
- RTS: kết nối với MCU.CTS (luồng tín hiệu: MCU.CTS FT232 PC.RTS)
- CTS: kết nối MCU.RTS (luồng tín hiệu: MCU.RTS FT232 PC.CTS)

Quy cách đóng gói: 1pcs/package
