Giới thiệu Module Bluetooth 4.2 MH-MX8 Giải Mã Âm thanh MP3

Module Bluetooth 4.2 MH-MX8 Giải Mã Âm thanh MP3
Module Bluetooth 4.2 MH-MX8 Giải Mã Âm thanh MP3 hỗ trợ công nghệ kết nối tự động Bluetooth, hỗ trợ giải mã không mất dữ liệu WAV / WMA / FLAC / APE / MP3, đầu ra kênh kép stereo. Sau khi mô-đun được bật, điện thoại di động sẽ tìm kiếm tên Bluetooth MH-M18 / MH-M28 / MH-M38 và có thể phát nhạc sau khi kết nối Bluetooth.

module-bluetooth-giải-mã-âm-thanh

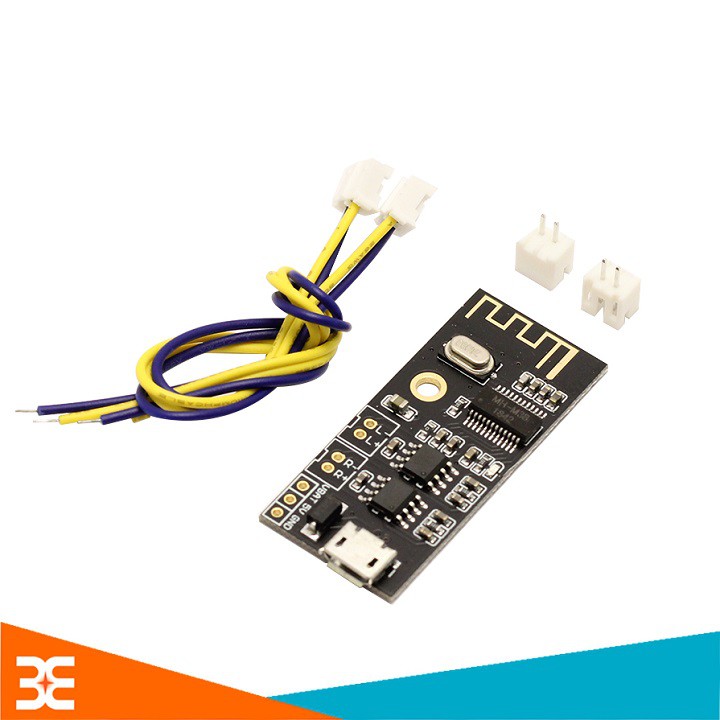

Module Bluetooth 4.2 MH-MX8 Giải Mã Âm Thanh MP3

Thông Số Kĩ Thuật:
Điện áp hoạt động: 5VDC
Tín hiệu ngõ ra: L – GND – R
Tín hiệu ngõ vào: Bluetooth 4.2
Độ nhạy: -87dbm
Nhiệt độ hoạt động module Bluetooth 4.2 MH-MX8: -40 ~ 85 độ C
module-bluetooth-giải-mã-âm-thanh

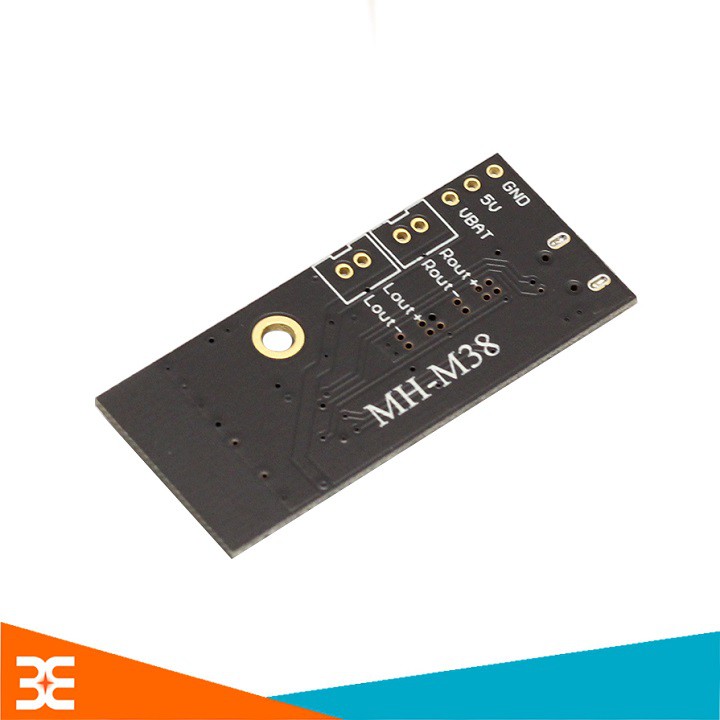

Mặt Sau Module Bluetooth 4.2 MH-MX8 Giải Mã Âm Thanh MP3

Hướng Dẫn Sử Dụng:
Sau khi mô-đun được bật, điện thoại di động sẽ tìm kiếm tên Bluetooth MH-M18 / MH-M28 / MH-M38 và có thể phát nhạc sau khi kết nối Bluetooth.
Đèn báo màu xanh mô-đun:
Khi Bluetooth không được kết nối, đèn báo sẽ nhấp nháy nhanh;
Khi kết nối Bluetooth được bật, đèn báo luôn sáng;
Khi Bluetooth đang phát, đèn báo sẽ nhấp nháy chậm.
module-bluetooth-giải-mã-âm-thanh

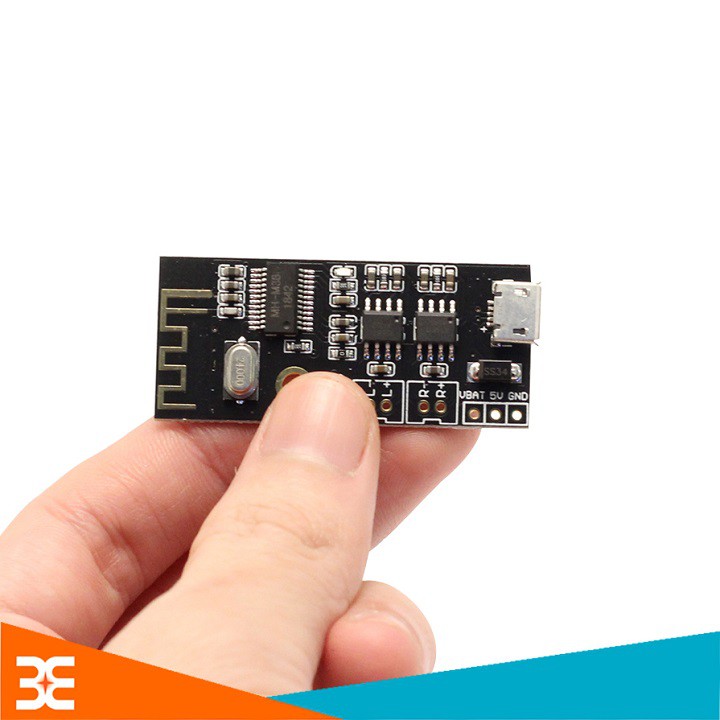

Kích Thước Thực Tế Module Bluetooth 4.2 MH-MX8 Giải Mã Âm Thanh MP3

Sơ Đồ Chân:

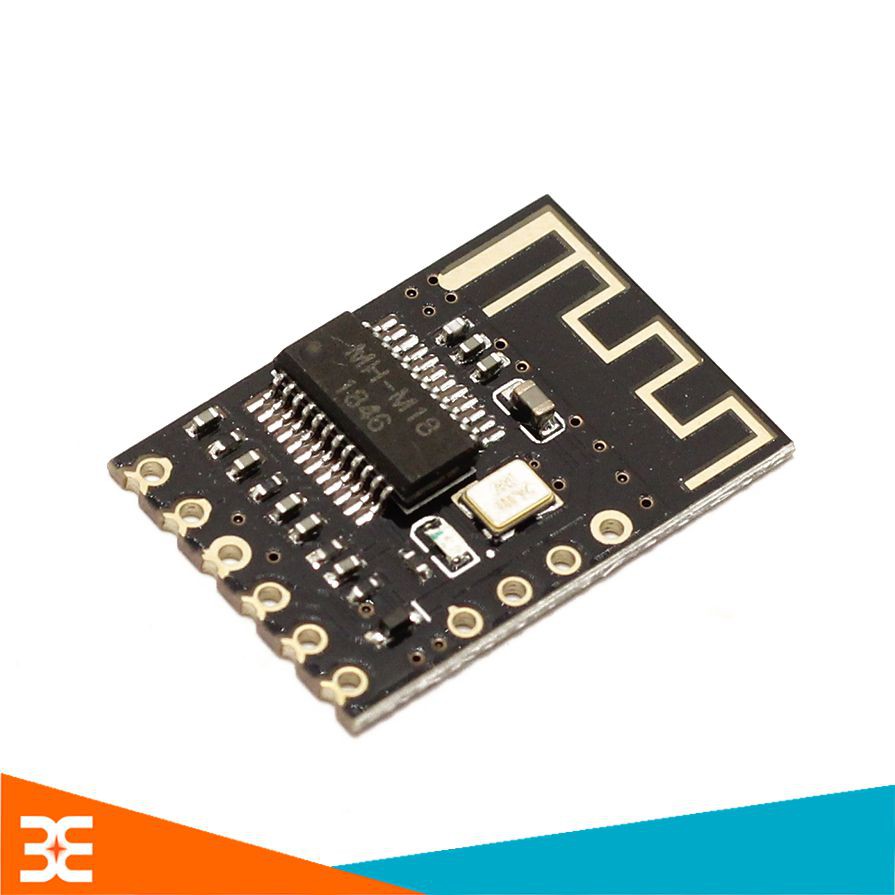

Sơ đồ chân M18
KEY: The end button control (4 keys function, need to add another resistor
MUTE: The mute control end (mute when 3.3 V, output level play when output low level)
VCC: The positive 5 V power supply (3.7 V lithium battery power supply need to short circuit diode)
GND: Power supply cathode
L: The left sound channel output
R: The right sound channel output

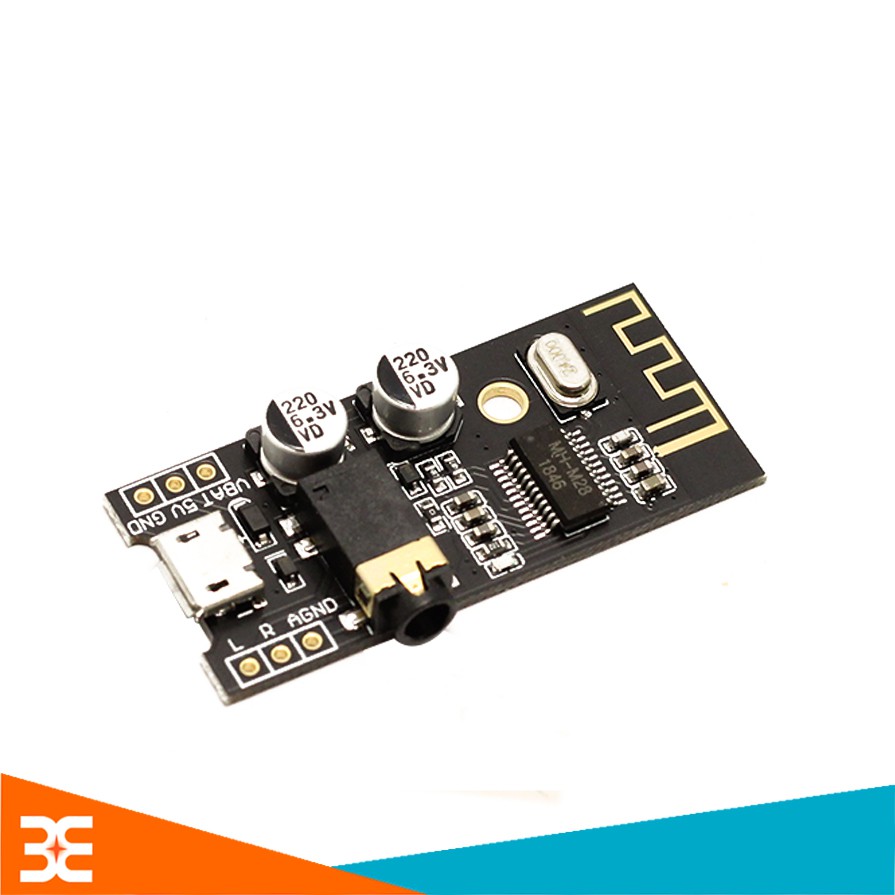

Sơ đồ chân M28:
5V: The positive 5 v power supply
GND: Power supply cathode
VBAT: The positive 3.7 4.2 V lithium battery
L: The left sound channel output
R: The right sound channel output
AGND: In the audio


Sơ đồ chân M38:
5V:The positive 5v power supply
GND: Power supply cathode
VBAT: The positive 3.7 4.2 V lithium battery
L + / L -: Left sound channel output (directly connect the speaker)
R + / R -: Right sound channel output (directly connect the speaker)

-----------------------
