Giới thiệu Modul Thu Phát Hồng Ngoại

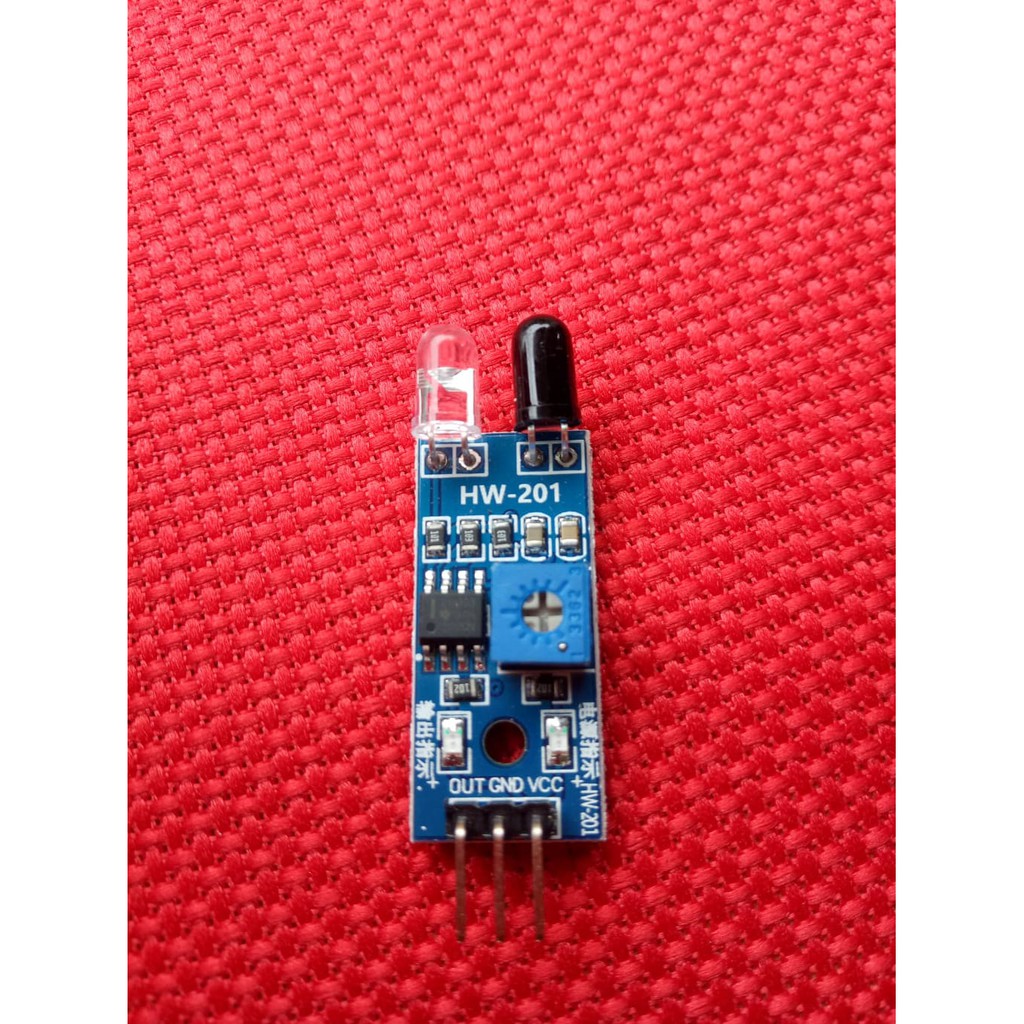

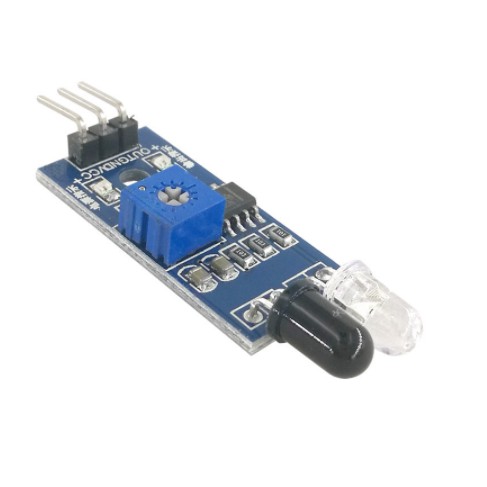

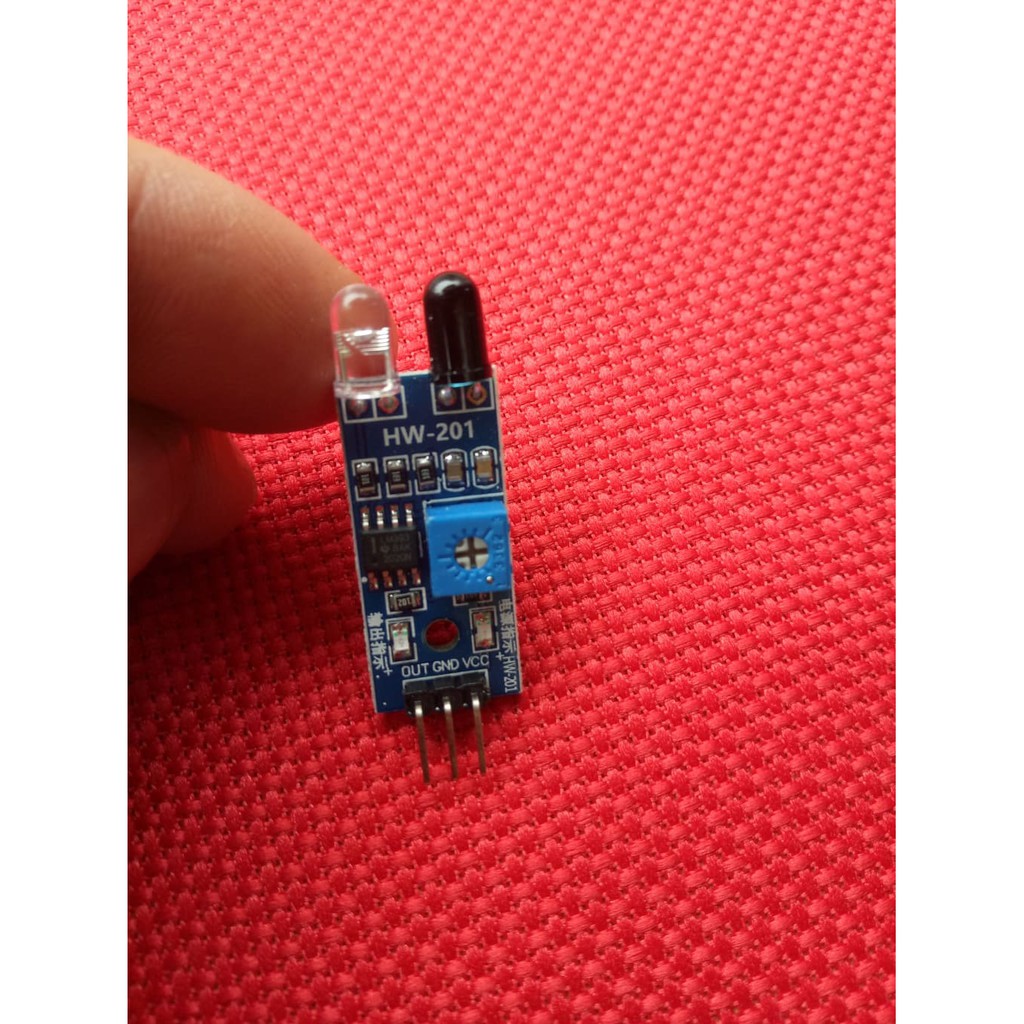

MODUL Cảm Biến Hồng Ngoại

Nguyên lý làm việc.
Khi modul phát hiện chướng ngại vật phía trước, đèn báo màu xanh từ bảng mạch tiếp tục xuất đầu ra tín hiệu thấp, modul phát hiện khoảng cách 2 ~ 30cm, góc phát hiện 35 °, khoảng cách có thể phát hiện điều khiển tiềm năng để điều chỉnh, theo chiều kim đồng hồ, khoảng cách phát hiện tăng; chiết áp điều chỉnh ngược chiều kim đồng hồ, khoảng cách phát hiện giảm.
*Tia phản xạ hồng ngoại chủ động cảm biến, do đó độ phản xạ mục tiêu và hình dạng của vật cản. Khoảng cách phát hiện tối thiểu đen trắng tối đa; diện tích nhỏ thì đối tượng là nhỏ,diện tích lớn thì đối tượng to.
* Cổng đầu ra modul cảm biến có thể được kết nối trực tiếp với cổng IO của bộ điều khiển, cũng có thể điều khiển trực tiếp rơle 5V; Kết nối: VCC-VCC; GND-GND;
* Bộ so sánh sử dụng LM393, ổn định;
* Có thể dùng nguồn 3-5V DC cho modul. Khi bật nguồn, đèn báo nguồn màu đỏ;
* Có lỗ bắt vít 3 mm để dễ dàng lắp đặt,

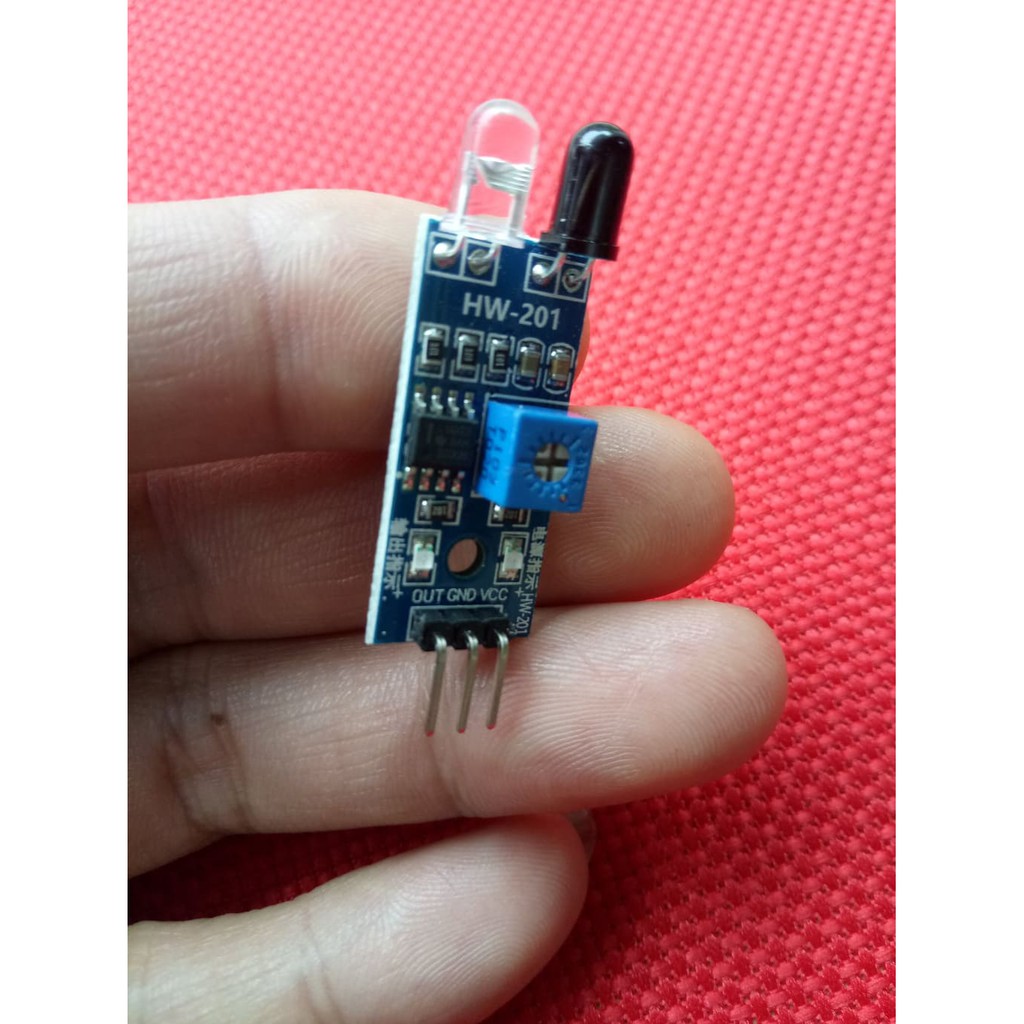

* Kích thước bảng mạch: 3.1CM * 1.5CM
* Mỗi modul đã so sánh điện áp ngưỡng có thể điều chỉnh thông qua chiết áp tốt, trường hợp thông thường, không tự ý điều chỉnh chiết áp.
Đặc điểm giao diện ba modul (3 dây)
1 VCC bên ngoài điện áp 3,3V-5V (vi điều khiển 5v và có thể được kết nối trực tiếp với 3,3v MCU)
