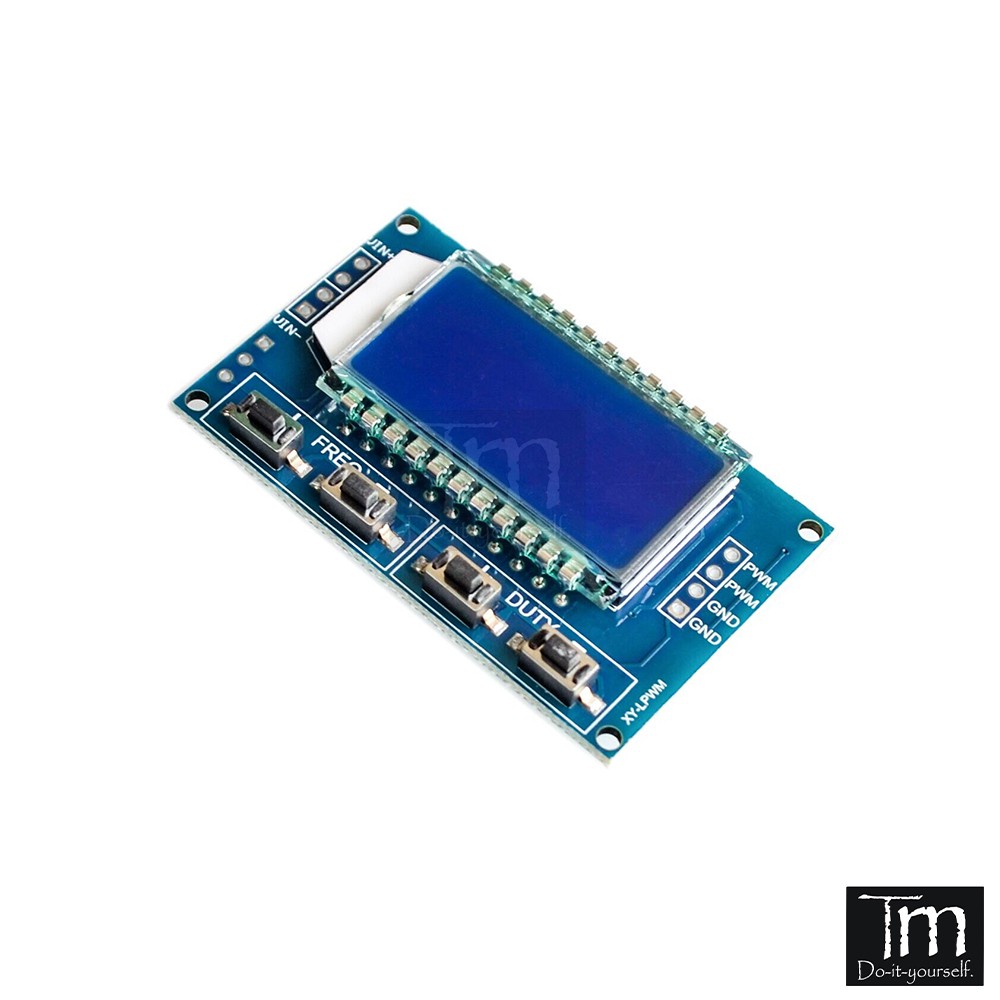

Giới thiệu Mạch Tạo Xung PWM 150Khz Hiển Thị LCD

📌 -- THÔNG SỐ KỸ THUẬT
❇ Điện áp cung cấp: 3.3V - 30VDC
❇ Dải tần số tạo ra: 1Hz - 150KHz
❇ Độ chính xác: ~ 2%
❇ Dòng tải tín hiệu ra tối đa: 30mA
❇ Biên độ xung PWM = Nguồn cung cấp
❇ Tự động phân chia dải hiển thị tần số:

+ Nếu hiển thị XXX (không có dấu .): Dải tần số từ 1Hz - 999HZ
+ Nếu hiển thị X.XX : Dải tần số từ 1KHz - 9.99KHz
+ Nếu hiển thị XX.X: Dải tần số từ 10KHz - 99.9KHz
+ Nếu hiển thị XXX (Có dấu chấm hàng chục và hàng trăm): Dải tần số là 1KHz - 150KHz

📌 -- Thiết lập tần số:
“F101”: Đặt tần số từ 101 HZ (001~999)
“F1.05”: Đặt tần số từ 1.05 KHZ (1.00~9.99)
“F10.5”: Đặt tần số từ 10.5KHZ (10.0~99.9)
“F1.0.5”: Đặt tần số từ 105KHZ (1.0.0~1.5.0)
- Thiết lập độ rộng xung PWM:
“Dx:yyy”: Thiết lập độ rộng xung đầu ra PWM x: (1~3) PWM1/PWM2/PWM3, yyy: (000~100) duty cycle %.
Ví dụ: D1:050, thiết lập đầu ra PWM1, độ rộng xung 50%.
❇ Đọc các tham số:
Gửi text "read" và các tham số muốn đọc theo định dạng sau: F156, D1: 052, D2: 059, D3: 058
Thành công sẽ trả về: DOWN.
Không thành công sẽ trả về: FALL.

📌 -- LƯU Ý
- Đấu nối đúng cực tính ghi trên mạch(nếu chưa rõ vui lòng liên hệ shop hỗ trợ ngay nha)
………………………………………………………………………………………………………….
