Giới thiệu Mạch Sạc Xả Pin 1S 5V2A SX-0502-1S

Thông số:
Điện áp sạc: DC 4.5V-5.5V (khuyên dùng DC 5V) Dòng
sạc: 0-2.1A
Dòng sạc tĩnh : 100uA
Điện áp đầy đủ: 4.2V + -1%
Dòng điện xả: 0-2.4A
Dòng xả tĩnh: 50uA
Hiệu suất phóng điện: lên đến 96%
Điện áp đầu ra: 5V
Dòng điện đầu ra: 0-2.4A
Nhiệt độ xung quanh: -20oC đến + 85oC
Quy trình bo mạch PCB: Shen Jin
Kích thước: 25 * 16 * 4mm
Mô-đun đi kèm với chức năng bảo vệ pin lithium Bảo vệ quá
dòng (OCP)
Bảo vệ quá áp (OVP)
Bảo vệ ngắn mạch (SCP) Bảo vệ
quá nhiệt (OTP)
Mức sạc và mức xả 4 chỉ báo khoảng thời gian

Mô tả pin:
VIN: Đầu vào tích cực của cổng sạc +
GND: Đầu vào âm của bộ sạc -
BAT: Pin lithium +
GND: Pin lithium -
GND: Đầu ra Đầu ra âm -
OUT: Đầu ra Đầu ra tích cực +
KEY: Đầu ra Kích hoạt Cổng kích hoạt (Kích hoạt xung thấp)

Ứng dụng:
Sạc lại ô tô
Cung cấp năng lượng cho máy ghi âm Nguồn điện
di động
Các thiết bị di động như điện thoại di động và máy tính bảng

Bao gồm:
Bảo vệ sạc pin lithium 6 * 2A 5V mô-đun

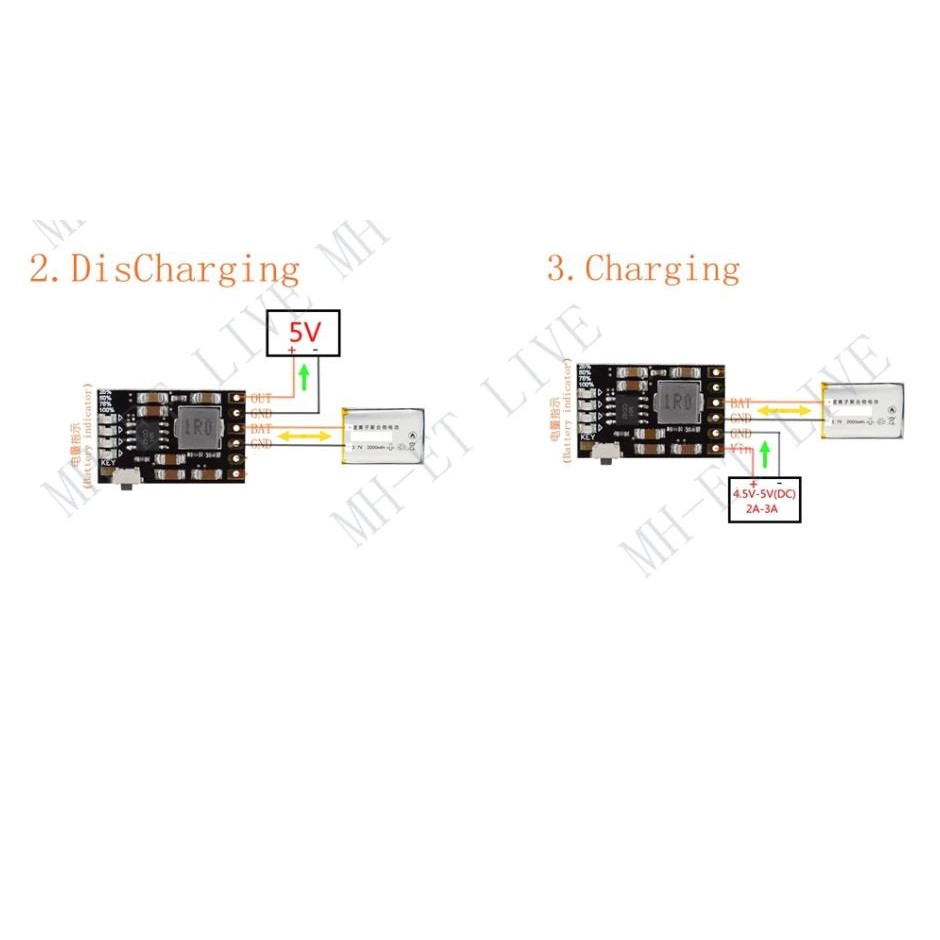

Hướng Dẫn Sử Dụng:

Khi các mô-đun là sạc, đầu ra sẽ chuyển đổi các cung cấp điện bên ngoài (nó
Sẽ được hỗ trợ off cho 0.3 s). Sạc điện áp đầu ra sẽ được ít hơn> 4.7/<5 V,
Tùy thuộc vào bộ sạc tải năng lực!
Chế độ kích hoạt: mức thấp kích hoạt (mặt đất)
Kết nối các người sử dụng duy nhất-chip máy tính siêu nhỏ, nếu các tải nhỏ QUAN TRỌNG có thể được
Kết nối với các single-chip 20 S để cung cấp cho một mức độ thấp, các mô-đun có thể tiếp tục để làm việc
