Giới thiệu Mạch sạc pin + bảo vệ pin 1s TP4056l

Mạch này có chức năng sạc và chức năng bảo vệ xả pin.

Các tính năng và thông số mô-đun:

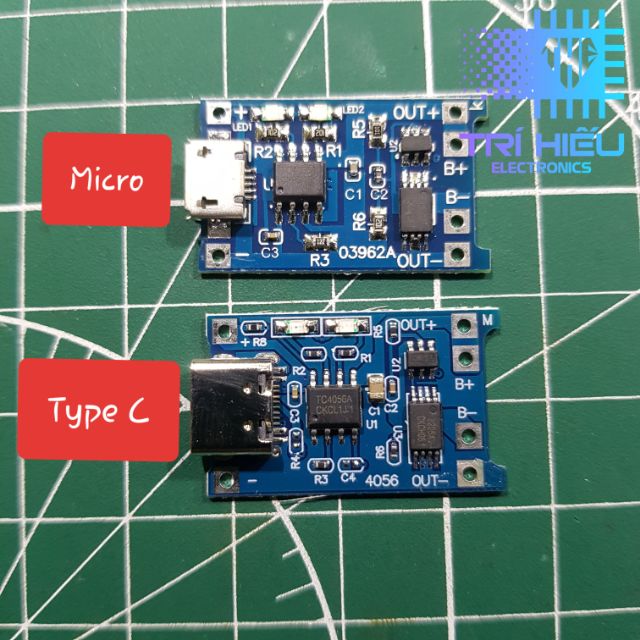

Đầu vào với TYPE C USB cái hoặc Micro USB

Bạn có thể trực tiếp sử dụng bộ sạc điện thoại để sạc pin ion lithium.
vẫn có các mối hàn nối dây điện đầu vào, rất thuận tiện DIY

Điện áp đầu vào: 5V
Điện áp cắt sạc: 4.2V ± 1%
Dòng sạc tối đa: 1000mA
Điện áp pin bảo vệ xả trên: 2,5V
Bảo vệ quá dòng pin: 3A
Kích thước: 2.6 * 1.7CM

Cách sử dụng:
Lưu ý: Khi pin được kết nối lần đầu tiên, có thể không có ra điện áp ra giữa OUT + và OUT-. Tại thời điểm này, mạch bảo vệ có thể được kích hoạt bằng cách cắm điện áp 5V và sạc pin. Khi sử dụng sạc điện thoại di động để sạc, xin lưu ý rằng bộ sạc phải có khả năng tải 1A trở lên, nếu không, nó có thể không sạc được bình thường.

Khi hàn pin với B + B-, cắm sạc điện thoại vào USB, đèn đỏ là đang sạc và đèn xanh đã đầy.
