Giới thiệu Mạch phát xung Ne555

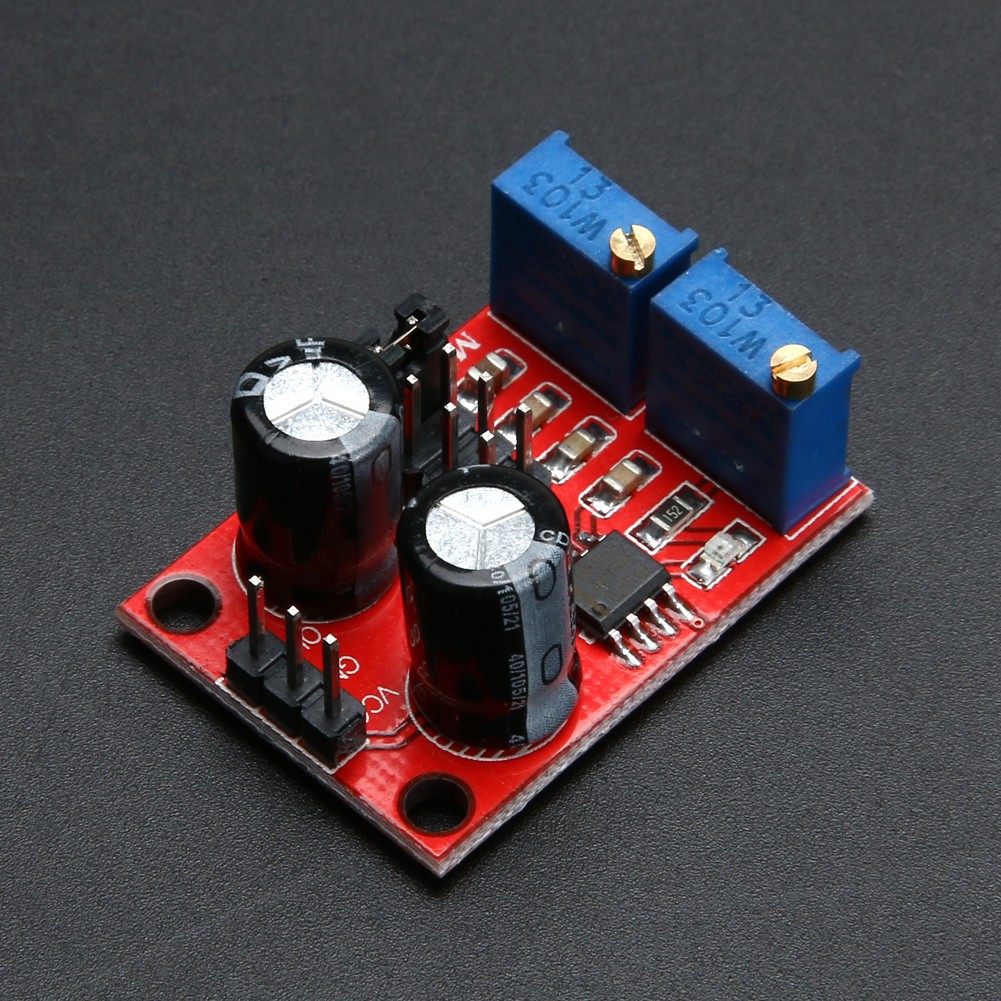

biểu đạt Mạch phát xung Ne555Mạch tạo xung NE555 được tiêu dùng để tạo xung vuông mang tần số và biên độ với thể điều chỉnh được trên mạch, thích hợp cho những ứng dụng tạo xung, điều khiển động cơ nhanh chậm,....
tham số khoa học:
Điện thế ngõ vào: từ 5 ~ 15VDC. Chú ý: lúc nguồn cung là 5V, dòngngõ ra với thể xung nói quanh trị giá 15mA, lúc nguồn cấp là 15VDC thì chiếc ngõ ra có thể đạt xung lòng vòng giá trị 35mA.Độ to áp đỉnh ngõ ra: từ 4.2VPP – 11.4VPP (điện áp ngõ vào khác nhau thì độ to áp ngõ ra khác nhau)Độ rộng xung ngõ (Duty Cycle) ra với thể điều chỉnh được.Vùng tần số ngõ ra có thể chọn:LF: 1Hz ~ 50Hz
IF: 50Hz ~ 1KHz
High-frequency: 1KHz ~ 10KHz
HF: 10KHz ~ 200KHz
LED chỉ thị ngõ ra: mức thấp: LED On, mức cao: LED Off, Mức bình thường: LED nhấp nháyĐộ to Maximum mẫu ngõ ra :>=15mA (lúc nguồn ngõ vào 5V) >=35mA(khi nguồn ngõ vào là 12V)
 Tần số ngõ ra có thể điều chỉnh được chuẩn y công thức sau:T = 0.7(RA + hai*RB) *CTrong đấy: RA, RB trong khoảng 010k.LF khi C = 0.00uFIF lúc C = 0.1uFHF lúc C = 1uFHF lúc C = 100uFKích thước: 30*21*0,1 mm
