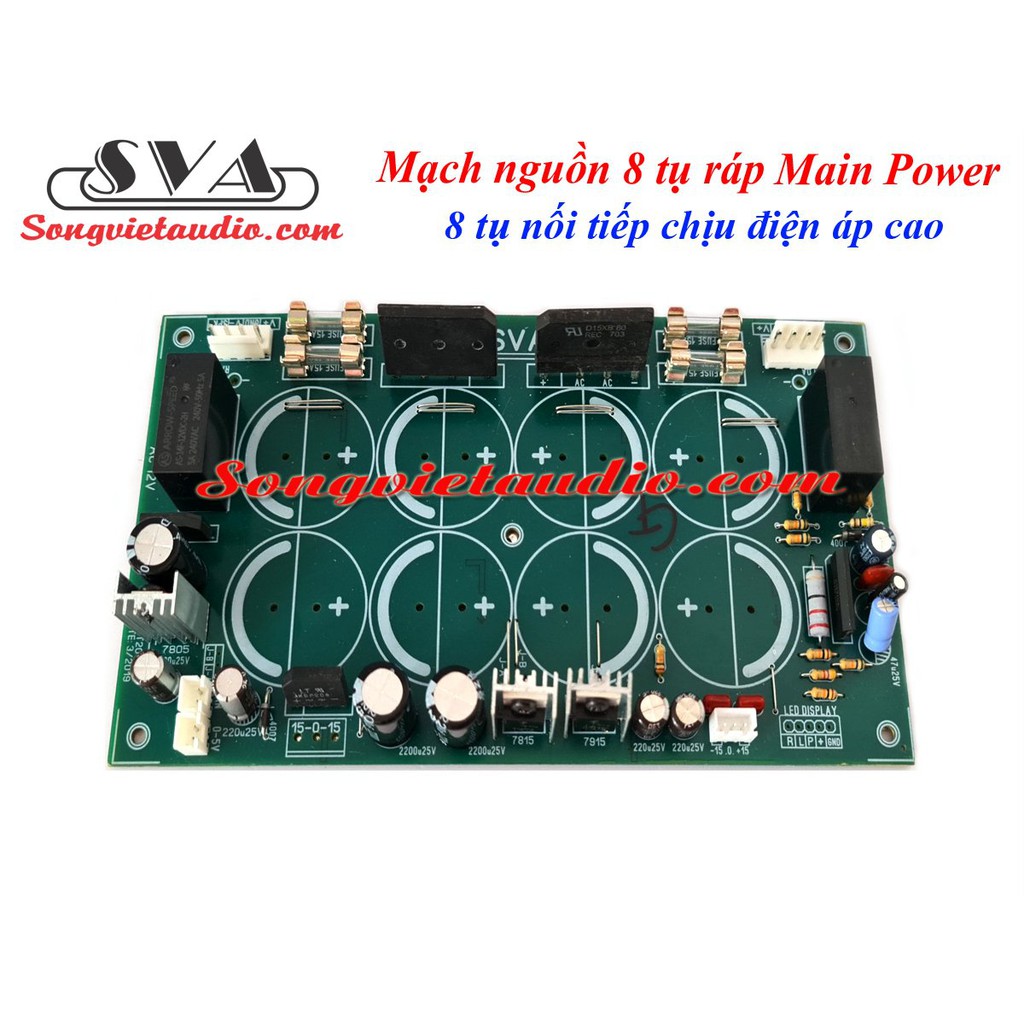

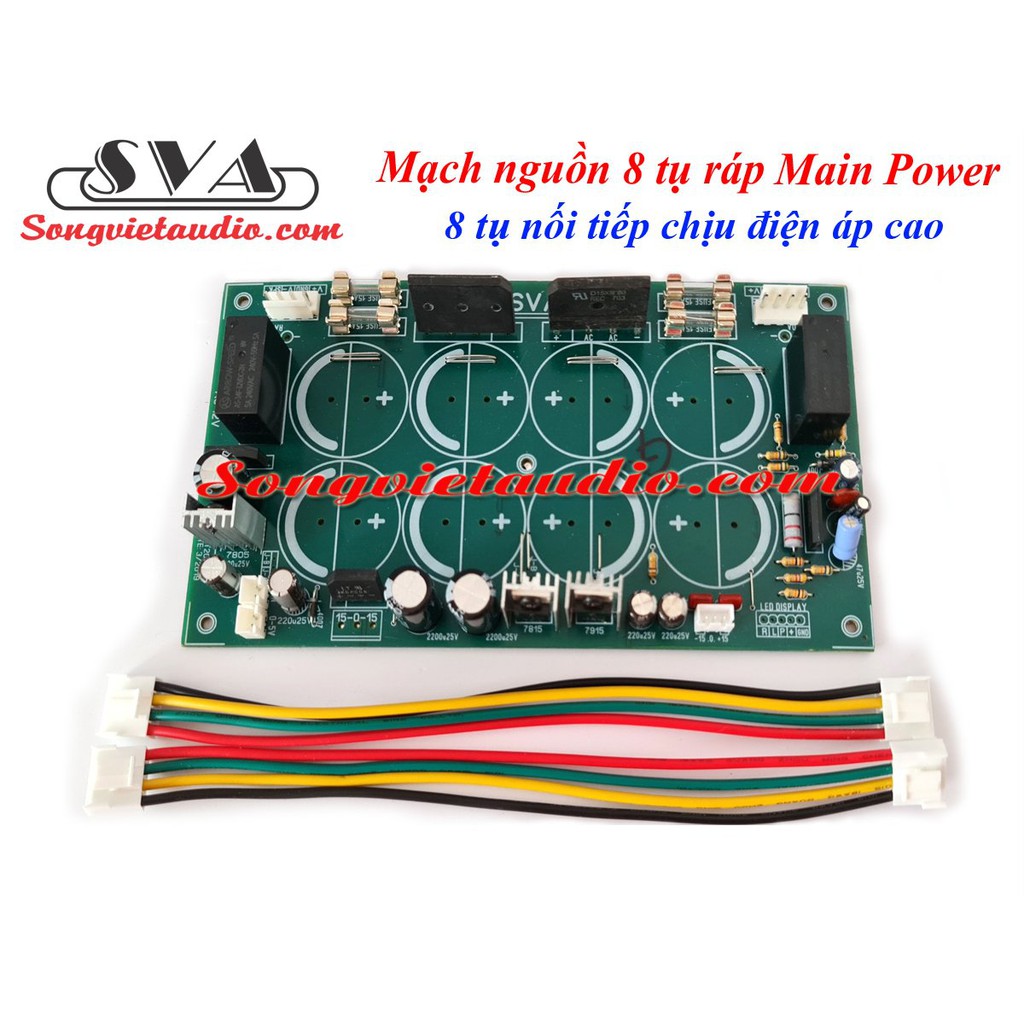

Giới thiệu MẠCH NGUỒN 8 TỤ RÁP MAIN NỐI TIẾP

NGUỒN 8 TỤ MAIIN POWER. KIỂU NỐI TIẾP.
- Cách nối tiếp tụ giúp chúng ta có bộ tụ chịu điện áp cao gấp đôi số vôn trên tụ
sử dụng cho các main có điện áp cao (95V trở lên)
- Sử dụng IC bảo vệ 1237 có tính năng bảo vệ rò DC, trễ loa, và chập dây loa.
- có nguồn rời 5v (có thể thay thế IC 7812).
- Cách li mass nguồn 15v và nguồn chính , không ù mass.
HƯỚNG DẪN NỐI MASS CHO NGUỒN 15V:
1. Nếu biến áp có nguồn 12v AC riêng: cấp vào chỗ 12vAC trên board nguồn để nắn lọc ra 5V,12V.... đồng thời cấp nguồn cho Rơ le. lúc này phải nối tiếp điểm J-B và nối JUM JB.  cắt bỏ JUM JA
2. Nếu biến áp không có nguồn 12v riêng, phải nối Tiếp điểm J-A và JUM JA.
lúc này mass +/-15V được nối chung với nguồn chính . (chú ý trường hợp này nếu lắp ampli có thể bị ù, phải cắt 1 dây mass +/-15 và 1 bên mass nguồn lên công suất )

Kích thước:11 x 19,7cm

----
Xuất xứ: Việt Nam
Sản phẩm của Công ty TNHH SX TM Sóng Việt
Địa chỉ: Lô 7 đường 5C KĐT Lê Hồng Phong II, p. Phước Hải, TP Nha Trang, Khánh Hòa
