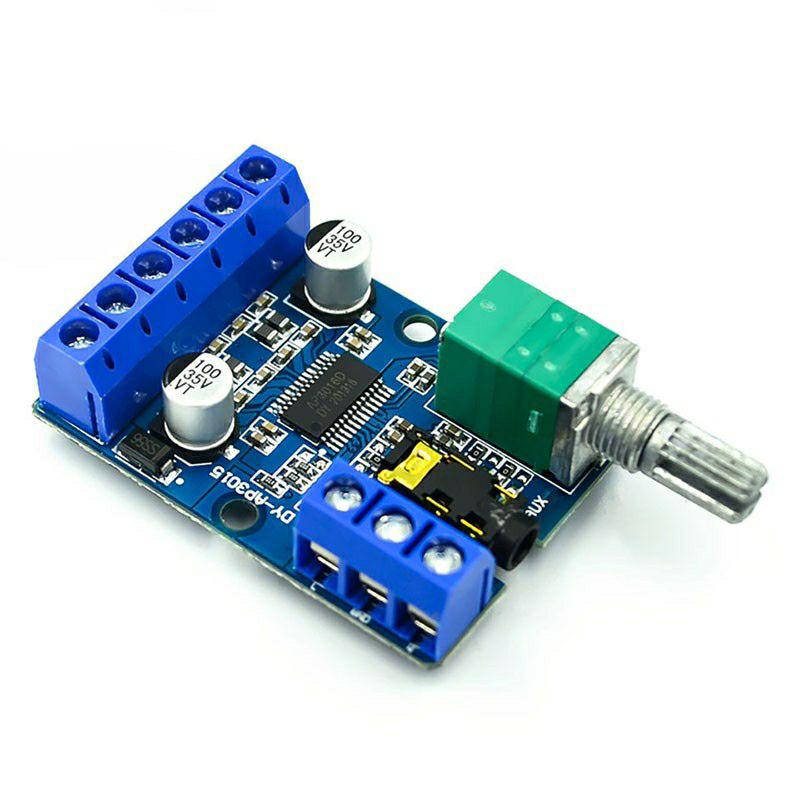

Giới thiệu Mạch Khuếch Đại Âm Thanh DY-AP3015 DC 8-24V 30Wx2 Class D stereo

Tên sản phẩm: Mô-đun khuếch đại công suất kỹ thuật số âm thanh nổi 30W
Mô hình sản phẩm: DY-AP3015
Điện áp làm việc: DC: 8 ~ 24V
Chế độ làm việc: Lớp D (điều chế PWM)
Số kênh: âm thanh nổi (kênh đôi)

Công suất đầu ra (@ 1KHz)
18W * 2 @ 12V 4Ω
10W * 2 @ 12V 8Ω
15W * 2 @ 16V 8Ω
20W * 2 @ 20V 8Ω
30W * 2 @ 24V 8Ω (cần thêm tản nhiệt)

Loa bộ điều hợp (30W ~ 150W)
4 ohms (nguồn điện 8-12V)
8 ohms (nguồn điện 8-24V)

Cơ chế bảo vệ mô-đun:
Bảo vệ nguồn điện ngược
Bảo vệ ngắn mạch
Bảo vệ quá nhiệt tự phục hồi

Lưu ý: Để cải thiện hiệu suất của mô-đun, bạn nên sử dụng chip khuếch đại công suất cùng với bộ tản nhiệt trong các tình huống ứng dụng vượt quá 20W * 2.

Thận trọng khi sử dụng:
1. Điện áp nguồn được khuyến nghị là DC 8 ~ 24V, nếu vượt quá 26V, chip sẽ bị cháy, còn nếu thấp hơn 8V thì sẽ bị nhiễu.
2. Nguồn điện không vượt quá 12V khi kết nối với loa 4Ω và không vượt quá 24V khi kết nối với loa 8Ω.
3. Dòng điện cung cấp được khuyến nghị trên 2A.
4. Công suất làm việc của mô-đun vượt quá 20W * 2, cần thêm tản nhiệt
5. Đảm bảo rằng tín hiệu nguồn âm thanh đầu vào là 0,5V ~ 1,5V
6. Dây loa không được dài quá, vừa phải trong vòng 1 mét.
7. Chú ý đến bảo vệ tĩnh điện. Trước khi chạm vào bo mạch khuếch đại công suất, trước tiên bạn phải xả tĩnh điện trên tay để tránh tĩnh điện làm thủng chip khuếch đại công suất. Bộ khuếch đại công suất kỹ thuật số nhạy cảm hơn với tĩnh điện.
8. Nên sử dụng công suất định mức của loa từ 30W trở lên để tránh loa bị cháy và nóng.
