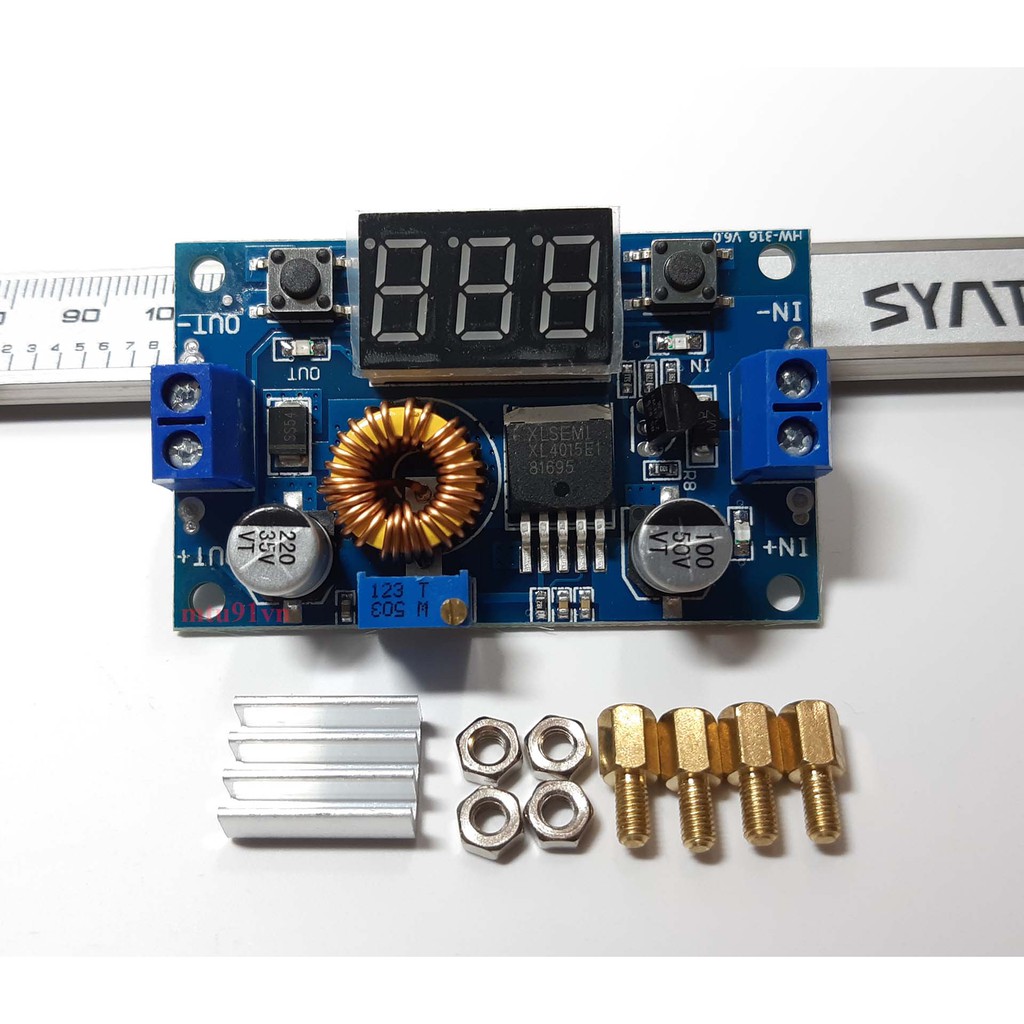

Giới thiệu Mạch Hạ Áp, Giảm Áp DC-DC 5A XL4015 | XL4015E có Led hiển thị điện áp

- Mạch Hạ áp – Mạch BUCK DC XL4015 Cho chất lượng dòng ra, công suất đầu ra và hiệu suất cao hơn so với các mạch BUCK dùng chip LM2596, XL4005
- Sử dụng phương pháp giảm áp xung để giảm áp DC với dòng đầu ra lên đến 5A, mạch có tích hợp đồng hồ Led và phím chức năng chọn hiển thị áp đầu vào và đầu ra để tiện theo dõi.
- Mạch hạ áp Dc XL4015 5A, dòng max 5A với kích thước nhỏ gọn, hiệu xuất tốt, hoạt động ổn định, phù hợp để thiết kế nguồn cho các thiết bị nhỏ gọn, các hệ thống camera giám sát, các thiết bị tự động, điện tử ...

THÔNG SỐ KỸ THUẬT:
- Model: XL4015-ADJ DC-DC 5A
- Điện áp đầu vào: 4V-38V
- Điện áp đầu ra: 1.25V-36V
- Công suất: Đỉnh 75W- 5A, nên sử dụng trong khoảng 4.5A (nếu dùng ở công suất ra lớn, cần chú ý bổ sung tản nhiệt).
- Điện áp vào 4,0 ~ 38V. (Điện áp đầu vào phải cao hơn điện áp đầu ra 1.5v ở trên)
- Hiệu suất chuyển đổi: lên đến 96%
- Tần số xung: 180KHz
- Đầu ra gợn: 30mV (không tải)
- Tải quy định: ± 0.5%
- Điện áp quy định: ± 2.5%
- Nhiệt độ làm việc: -40 ~ + 125 độ
- Kích thước bên ngoài: 66x39x18

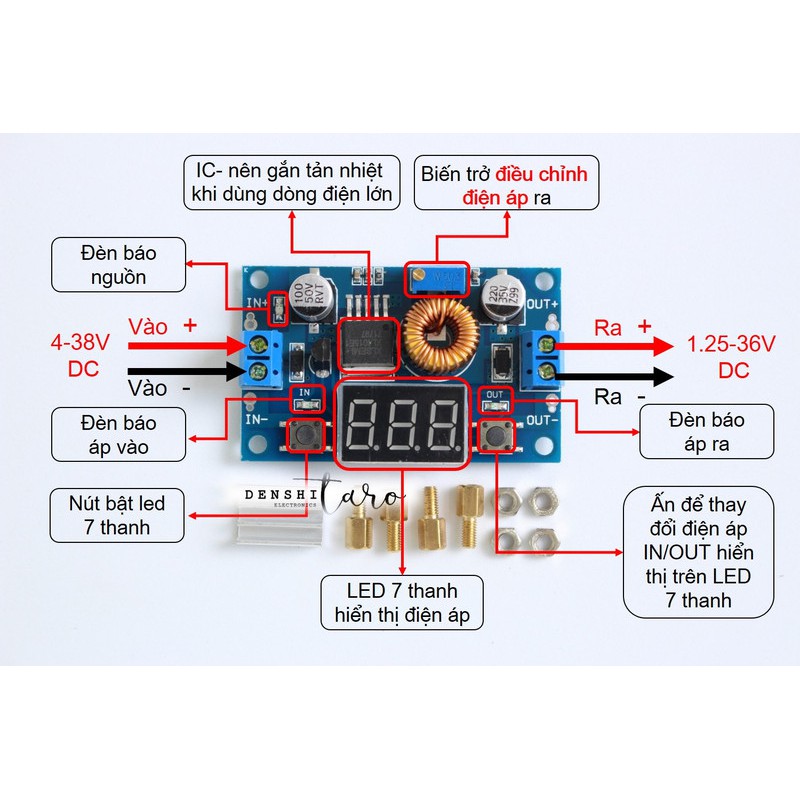

Các căn chỉnh điện áp HIỂN THỊ của đồng hồ đo trên mạch:
1. Chỉnh Biến trở trên mạch để có mức điện áp ra nhưng mong muốn .
2. Vôn kế - Led 7 đoạn dùng để hiển thị điện áp đầu ra. Nhấn và giữ nút phải trong 2 giây sau, đồng hồ báo và đèn báo kết nối đầu ra "OUT" nhấp nháy, sau đó điều chỉnh lại số Volt theo đầu ra.Tương tự, điều chỉnh điện áp đầu vào, nhấn nút phải trong 2 giây sau khi phát hành, đồng hồ báo hiệu điện thế và đồng hồ điện áp đầu vào "IN" nhấp nháy, sau đó chỉnh điện áp đầu vào;
3. Nhấn vào nút bên phải, để chỉnh tăng 1 đơn vị. Nhấn nút bên trái để giảm điện áp xuống một đơn vị;
4. Sau khi điều chỉnh điện áp, nhấn và giữ nút phải trong 2 giây thoát khỏi chế độ hiệu chuẩn điện áp.
