Giới thiệu mạch điều khiển động cơ L298 arduino motor L298 shield UNO Mega2560

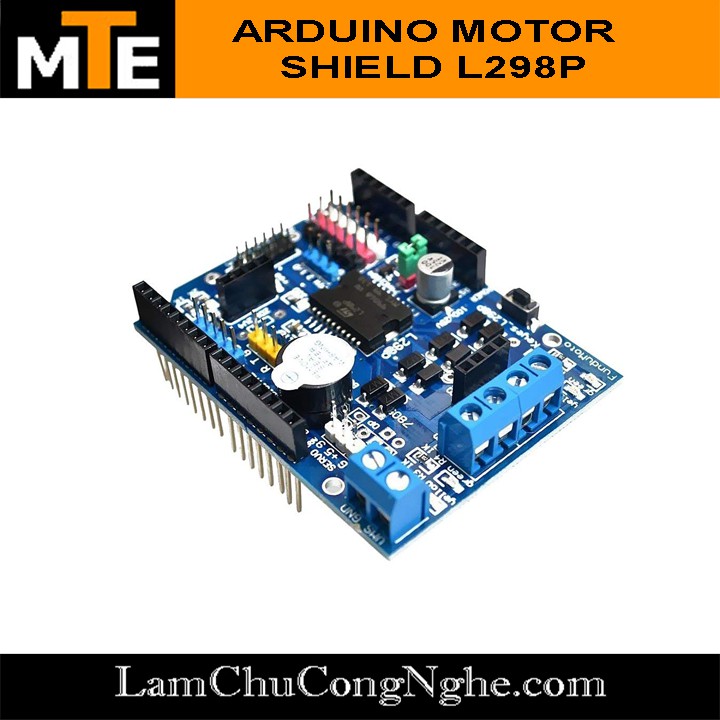

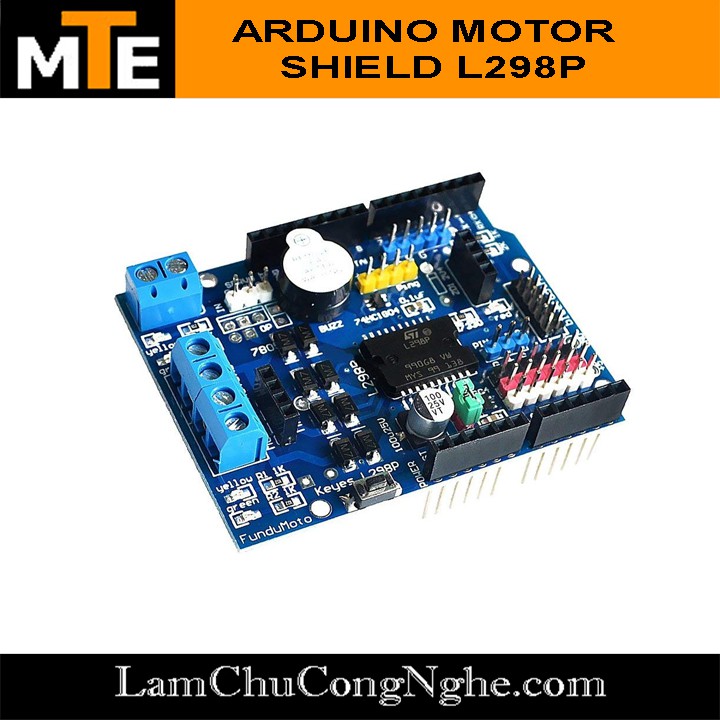

TÊN SP: MẠCH ARDUINO MOTOR SHIELD L298

ỨNG DỤNG:
-Mạch L298 Motor Shield được thiết kế cực kì tiện dụng, có thể cắm trực tiếp lên board mạch Arduino Uno , arduino Mega2560 mà không cần nối dây lằng nhằng. Làm cho sản phẩm đẹp hơn và ít nhiễu hơn.
-Mạch L298 Motor Shield có thể điều khiển 2 động cơ DC hoặc 1 động cơ bước. Cách sử dụng cũng dễ hơn board L298N vì có thể sử dụng chân PWM để điều tốc và chân DIR để đảo chiều ( không cần đến 3 chân để điều khiển 1 motor như board L298N ).
-Mạch L298 Motor Shield còn tích hợp sẵn buzzer , cổng kết nối cho module bluetooth , các cổng chờ chân analog để lắp cảm biến hoặc động cơ secvo cực kì tiện lợi.

THÔNG SỐ KỸ THUẬT:
-Driver: L298N tích hợp hai mạch cầu H.
-Vin: +6.5 V ~ +9 V
-PWRIN : 4.8 – 35V
-Iss : < 36mA
-Dòng tối đa cho mỗi cầu H là: 2A
-Công suất tối đa : 25W ( 75 độ C ).
-Điện áp của tín hiệu điều khiển: +5 V ~ +7 V
-Dòng của tín hiệu điều khiển: 0 ~ 36mA
-Nhiệt độ bảo quản: -25 ℃ ~ +130 ℃
-Kích thước : 68 x 53mm

TÀI LIỆU:
-Các chân điều khiển kết nối với Arduino :
Kênh A : Enable -> 10(cấp xung PWM điều tốc motor)

Direction -> 12(Mức 0 quay chiều thuận , mức 1 quay chiều ngược)

Kênh B : Enable -> 11( Cấp PWM điều tốc motor)

Direction -> 13 (Mức 0 quay chiều thuận , mức 1 quay chiều ngược)

Buzzer : 4 (Mức 1 loa kêu)

-Mạch được tích hợp sẵn 6 jum cắm cho cảm biến ở chân analog gồm (A0, A1, A2, A3, A4, A5).
-Mạch được tích hợp sẵn 6 jum cắm cho cảm biến ở chân digital gồm (D2,D3,D5,D6,D7,D9).
-Code tham khảo : LINK https://github.com/Robotistan/SMD-L298-Motor-Surucu
