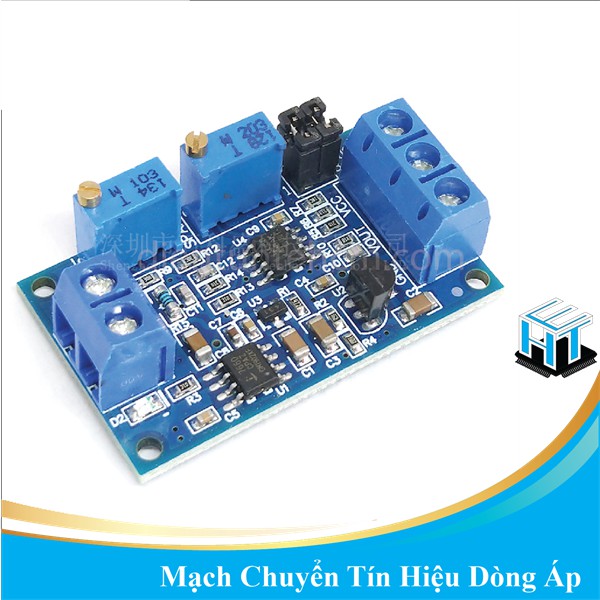

Giới thiệu Mạch chuyển tín hiệu dòng áp HW-685 (0/4-20mA to 0-3.3V/5V/10V)

Trong quá trình truyền tín hiệu , tín hiệu điện áp sẽ yếu hơn khi khoảng cách truyền tăng lên. Việc truyền dòng điện có thể tránh sự suy yếu của tín hiệu. Mạch chuyển tín hiệu dòng áp này được sử dụng ở điểm cuối của truyền tín hiệu dòng điện giúp chuyển đổi tín hiệu dòng thành tín hiệu điện áp. Đầu vào dòng điện 4-20mA và đầu ra điện áp hỗ trợ 0-3.3V 0-5V 0-10V .

Phạm vi điện áp cung cấp rộng, điện áp đầu ra hỗ trợ nhiều dải;
Có thể điều chỉnh phù hợp bằng biến trở tinh chỉnh
Tính ổn định cao, tuyến tính tốt, cấp công nghiệp
Hướng dẫn sử dụng mạch chuyển tín hiệu dòng áp
1. Điện áp cung ấp là 7-36V (nếu đầu ra là 10V , điện áp cung cấp phải lớn hơn 12V )

2. Sau khi bật nguồn, đèn D2 phải sáng, nếu không hãy kiểm tra kết nối đường truyền. Board mạch được bảo vệ ngược chiều chống hư hỏng khi đấu nhầm.

3. Khi đầu vào dòng điện ở giá trị nhỏ nhất ( 0mA hoặc 4mA ), điều chỉnh chiết áp ZERO để làm cho đầu ra VOUT có giá trị nhỏ nhất (0. 0 V hoặc điện áp khác ).

4. Khi đầu vào dòng điện ở giá trị cực đại ( 20mA ), điều chỉnh chiết áp SPAN để làm cho đầu ra VOUT có giá trị lớn nhất ( 3.3V hoặc 5Vhoặc 10V , khi đầu vào là 4-20ma , đầu ra có thể nhỏ đến 2.5V ).

– Range selection: Theo nhu cầu của bạn, chọn phạm vi thích hợp thông qua jump:
4–20ma:
Phạm vi 0–2.5V: J1, 1 nối 2, 3 nối 4
Phạm vi 0–3.3V: J1, 1 không nối 2, 3 không nối 4
Phạm vi 0–5.0V: J1, 1 nối 2, 3 nối 4
Phạm vi 0–10.0V: J1, 1 nối 2, 3 không nối 4
0–20ma:
Phạm vi 0–3.3V : J1, 1 nối 2, 3 nối 4
Phạm vi 0–5.0V: J1, 1 nối 2, 3 nối 4
Phạm vi 0–10.0V: J1, 1 không nối 2, 3 không nối 4



Sơ đồ kết nối mạch chuyển tín hiệu dòng áp:
Mạch Chuyển Tín Hiệu Dòng Áp HW-685 (0/4-20mA to 0-3.3V/5V/10V)

THÔNG TIN CẢNH BÁO
Sản phẩm yêu cầu người sử dụng có chuyên môn/hiểu biết nhất định về điện, điện tử.
Để xa tầm tay của trẻ em.
Cấp điện đúng với hướng dẫn, chỉ dẫn để đảm bảo an toàn.
Liên hệ nhà bán hàng để được chỉ dẫn trong các trường hợp cụ thể

HƯỚNG DẪN SỬ DỤNG
Đọc kỹ Hướng dẫn sử dụng kèm theo (nếu có)
Liên hệ Nhà bán hàng để được hướng dẫn cụ thể nếu quý khách không rõ cách sử dụng

HƯỚNG DẪN BẢO QUẢN
Đọc kỹ hướng dẫn bảo quản kèm theo (nếu có)
Bảo quản nơi khô ráo, thoáng mát
Ngắt hết nguồn điện (kể cả nguồn Pin) khi không sử dụng trong thời gian dài
