Giới thiệu Mạch bảo vệ Pin 4S 14.8V 16.8 V 20A

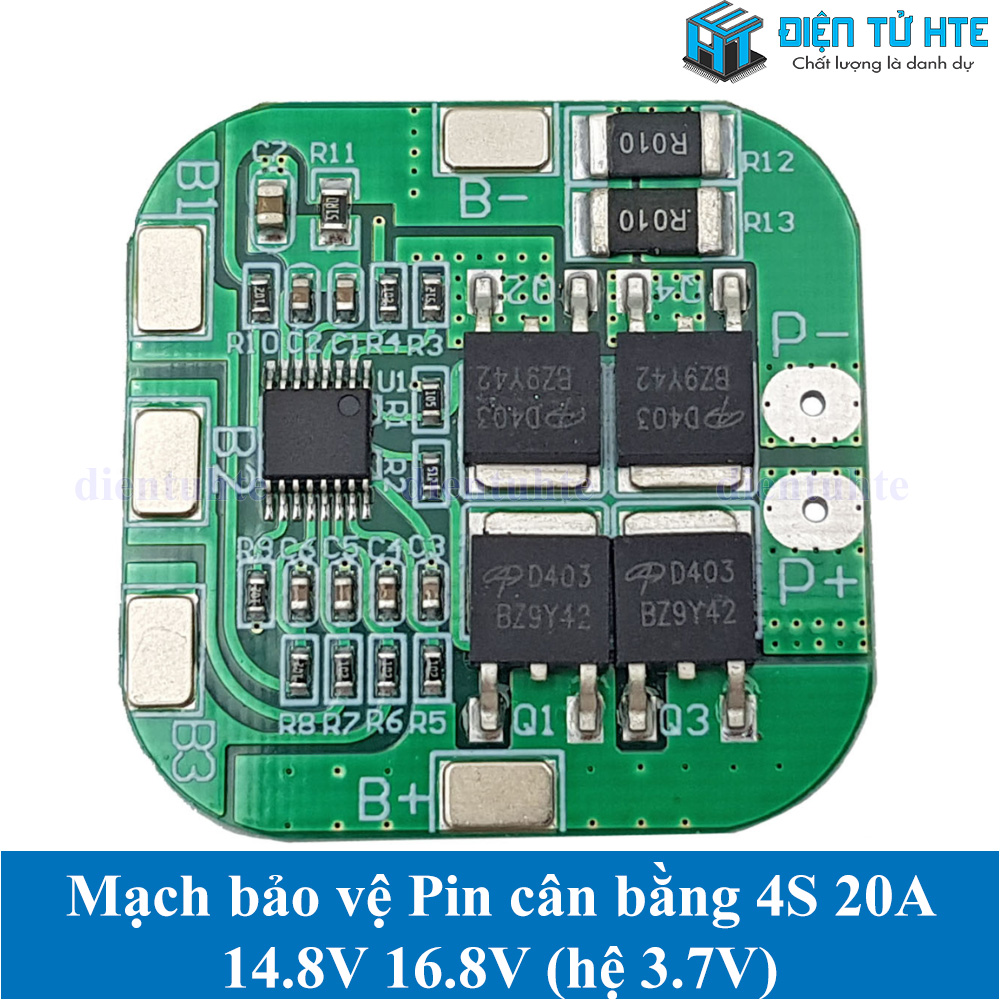

Mạch bảo vệ Pin 4S 14.8V 16.8 V 20A

Mạch sạc xả và bảo vệ pin 4s HX-4S-D20 được sử dụng để sạc 4 cell pin 18650 mắc nối tiếp, mạch có tính năng sạc riêng lẻ cho từng cell. Mạch sạc và bảo vệ pin này có thể tự động ngắt khi đầy, bảo vệ chập nguồn, quá áp và dưới áp, bảo vệ ngắn mạch.

Thông số kỹ thuật

• Model: HX-4S-D20
• Điện áp sạc: 16.8V – 17V
• Dải điện áp quá tải: 4,25 – 4,35v ± 0,05v
• Phạm vi điện áp quá tải: 2.3 – 3.0v ± 0,05v
• Dòng làm việc giới hạn: 10A
• Dòng tức thời giới hạn: 20A
• Nhiệt độ làm việc: -40 ~ 50 ℃
• Điều kiện lưu trữ: -40 ~ 80 ℃
• Dòng tĩnh: ít hơn 30uA
• Tuổi thọ hiệu quả: hơn 50000 giờ
• Điện trở trong: dưới 100mΩ
• Bảo vệ ngắn mạch: có thể được bảo vệ, cần phải sạc để phục hồi
• Kích thước: 35 * 35 * 3mm
• Trọng lượng: 5g

Công thức tính toán:

• Pin 1C, dung lượng pin 2000mAh = 2Ah * 1C = 2A dòng điện làm việc
• Pin 3C, dung lượng pin 2000mAh = 2Ah * 3C = 6A dòng điện làm việc

Trong việc sử dụng pin sẽ nóng, tốc độ pin không được áp dụng, tình trạng này không được sử dụng trong một thời gian dài, pin sẽ bị hỏng nhanh chóng.

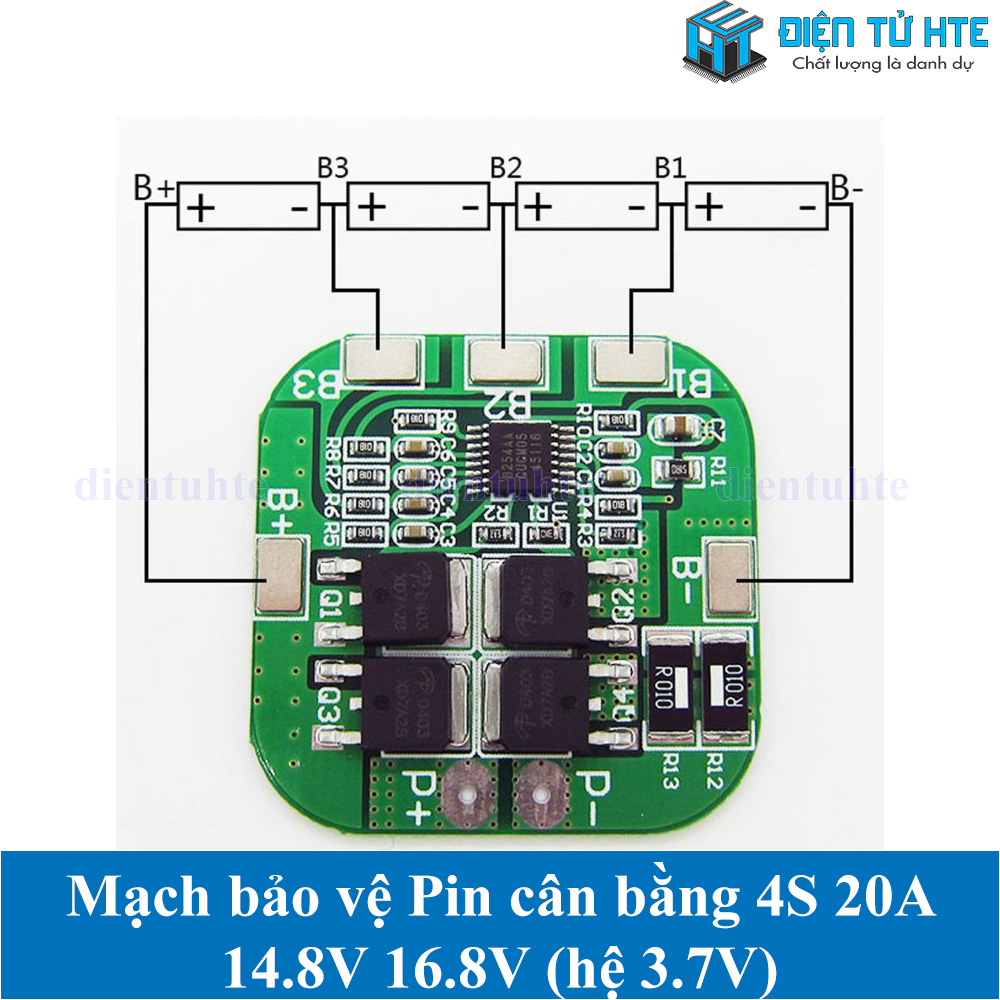

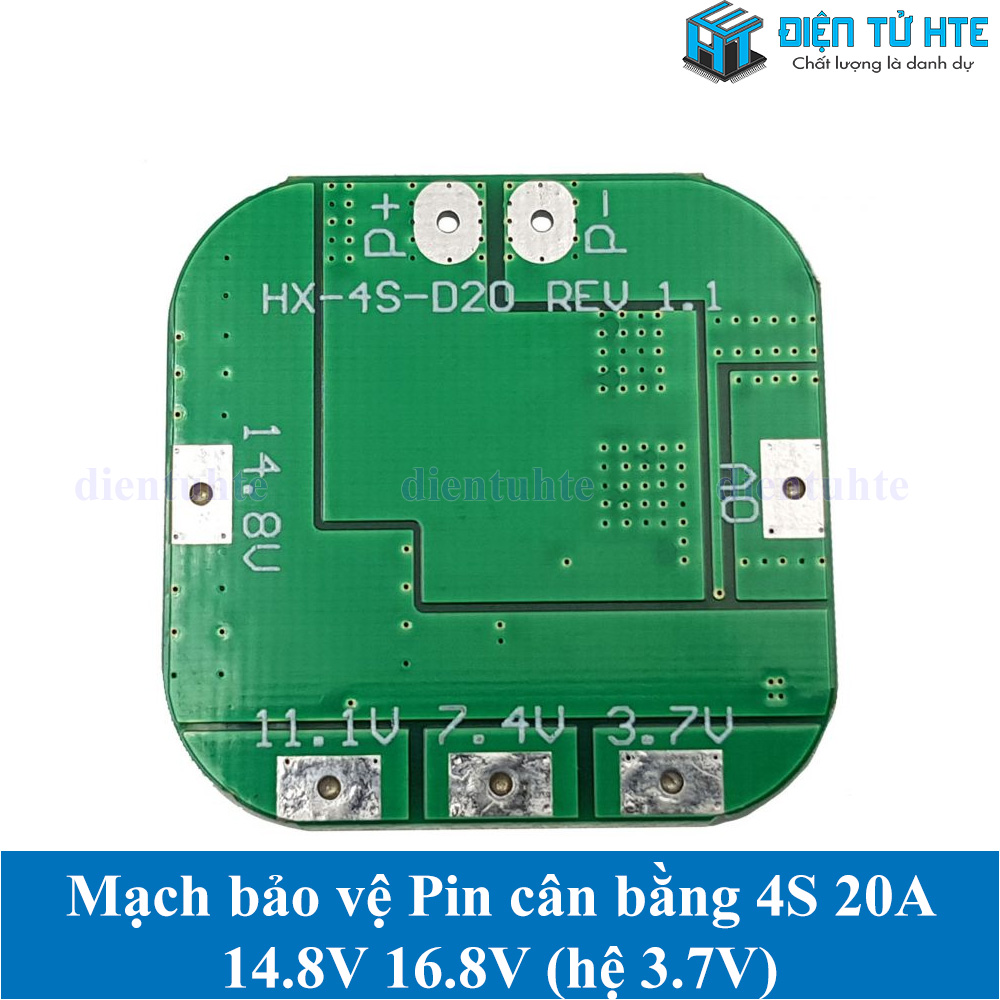

Lưu ý 1: Đấu dây 0V (B-), 3.7V (B1), 7.4V (B2), 11.1V (B3), 14.8V (B +) theo đúng sơ đồ, không cố ý đoản mạch!

Lưu ý 2: Sau khi kết nối cáp, bạn cần sạc trước, sau đó sẽ có đầu ra.

Lưu ý 3: Khi kết nối 4 pin nối tiếp, hãy đảm bảo rằng điện áp của mỗi pin là như nhau. Nếu chúng không giống nhau, vui lòng điền riêng từng pin và sử dụng nối tiếp. Trong quá trình kiểm tra phóng điện, nhóm pin có điện áp giảm nhanh là pin kém.

Giải thích: Không trộn lẫn pin tốt và pin kém với nhau! Công suất / điện trở trong của 4 bộ pin càng gần thì càng tốt! (2 pin tốt + 2 pin kém = 4 pin kém).
