Giới thiệu Mạch Bảo Vệ Loa 2 Kênh Cho AMPLY 12 Sò UPC1237

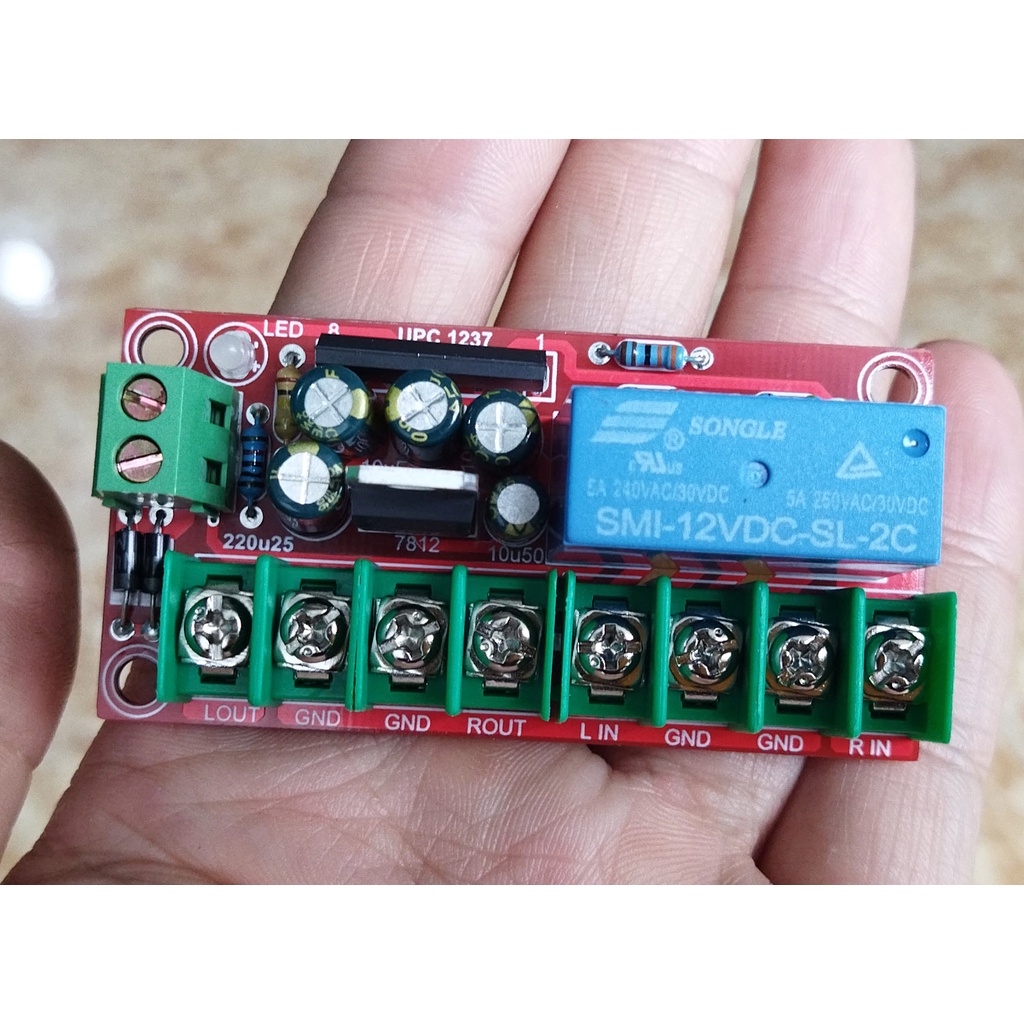

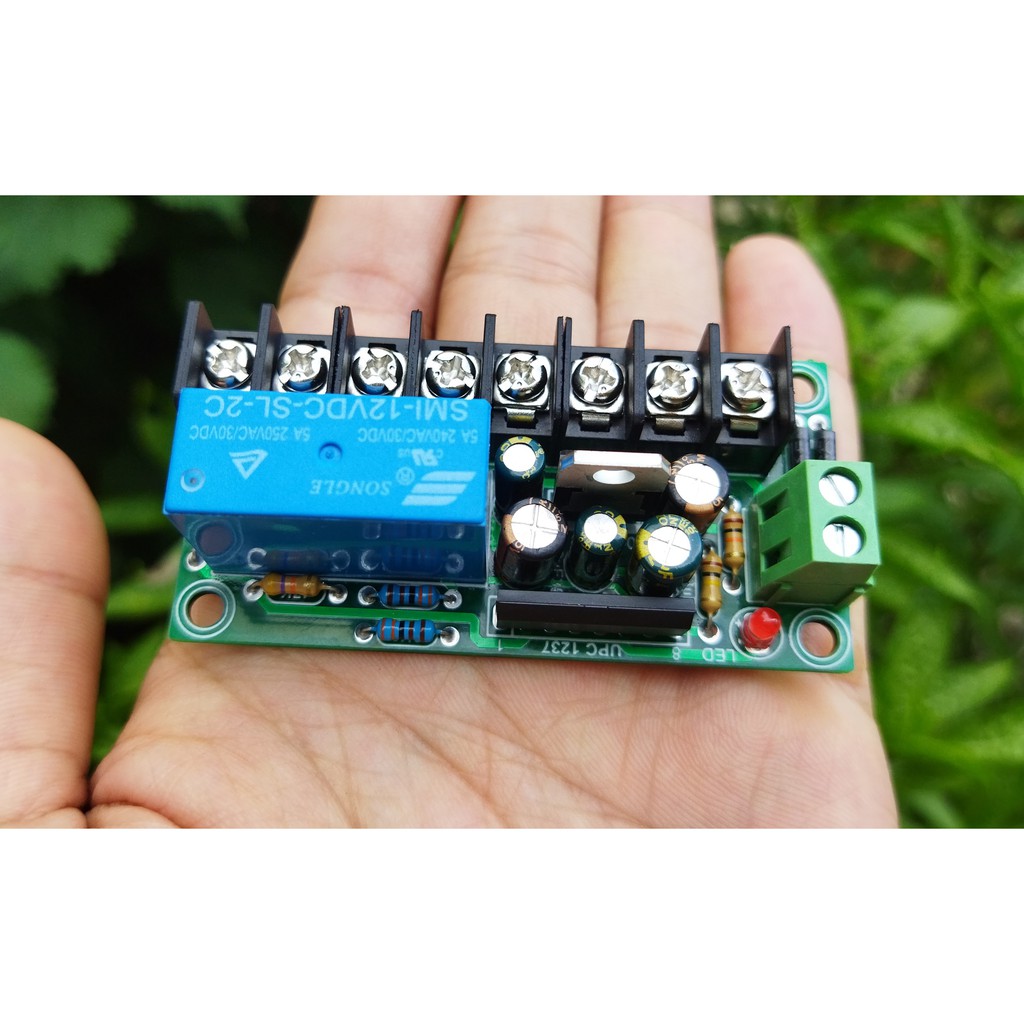

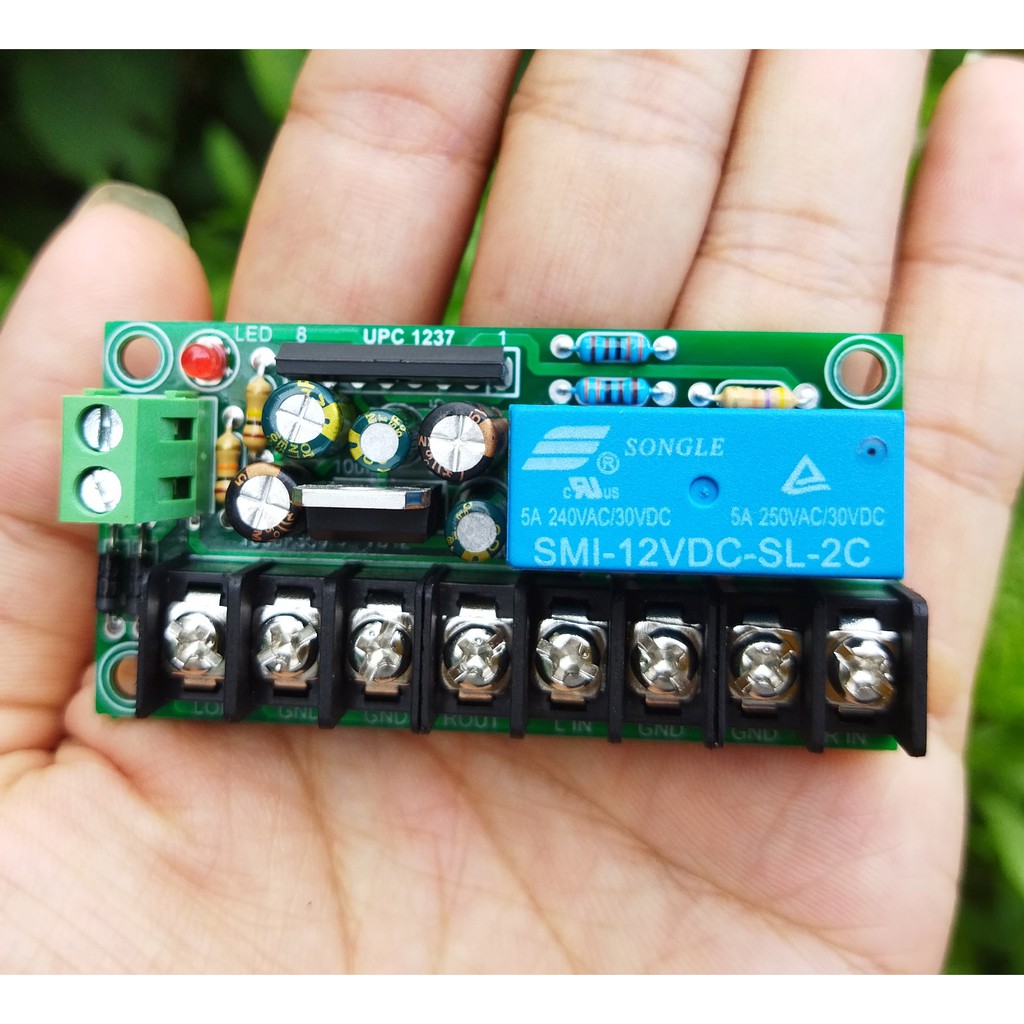

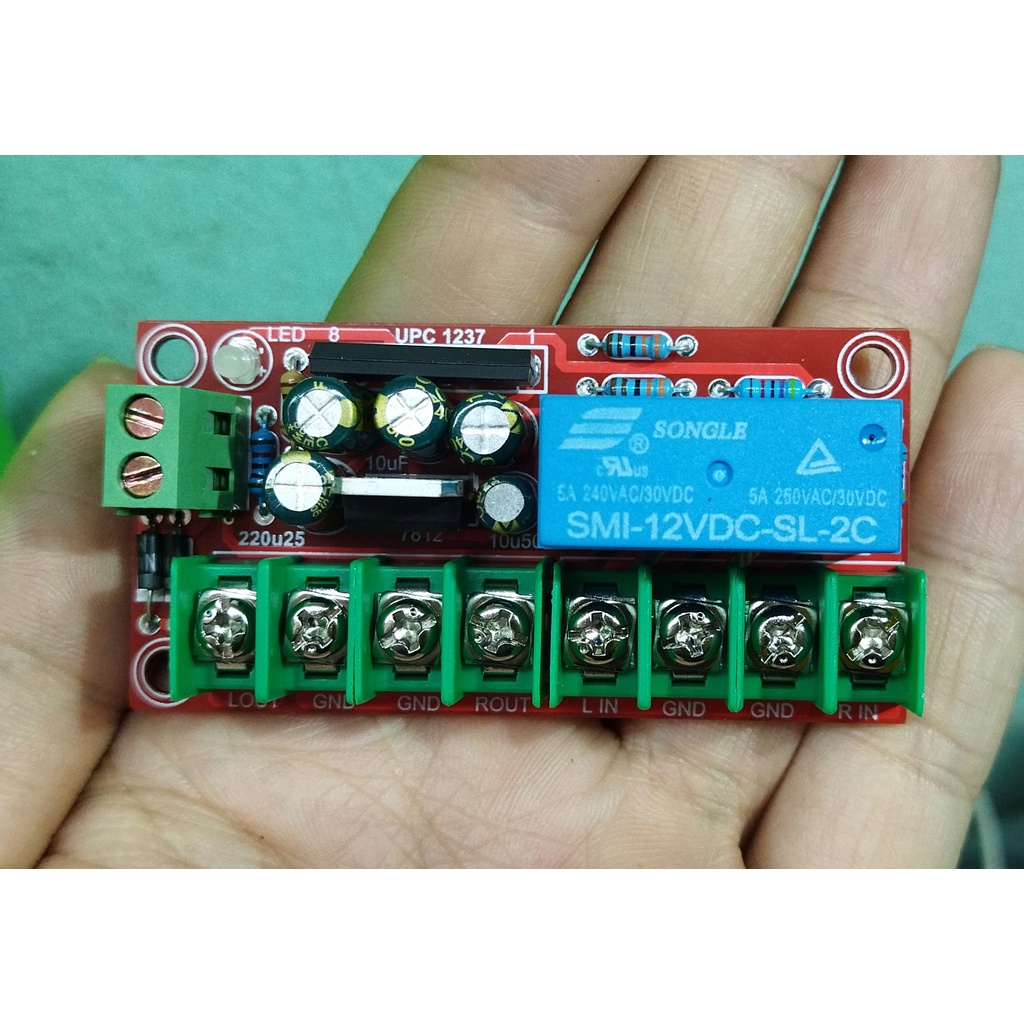

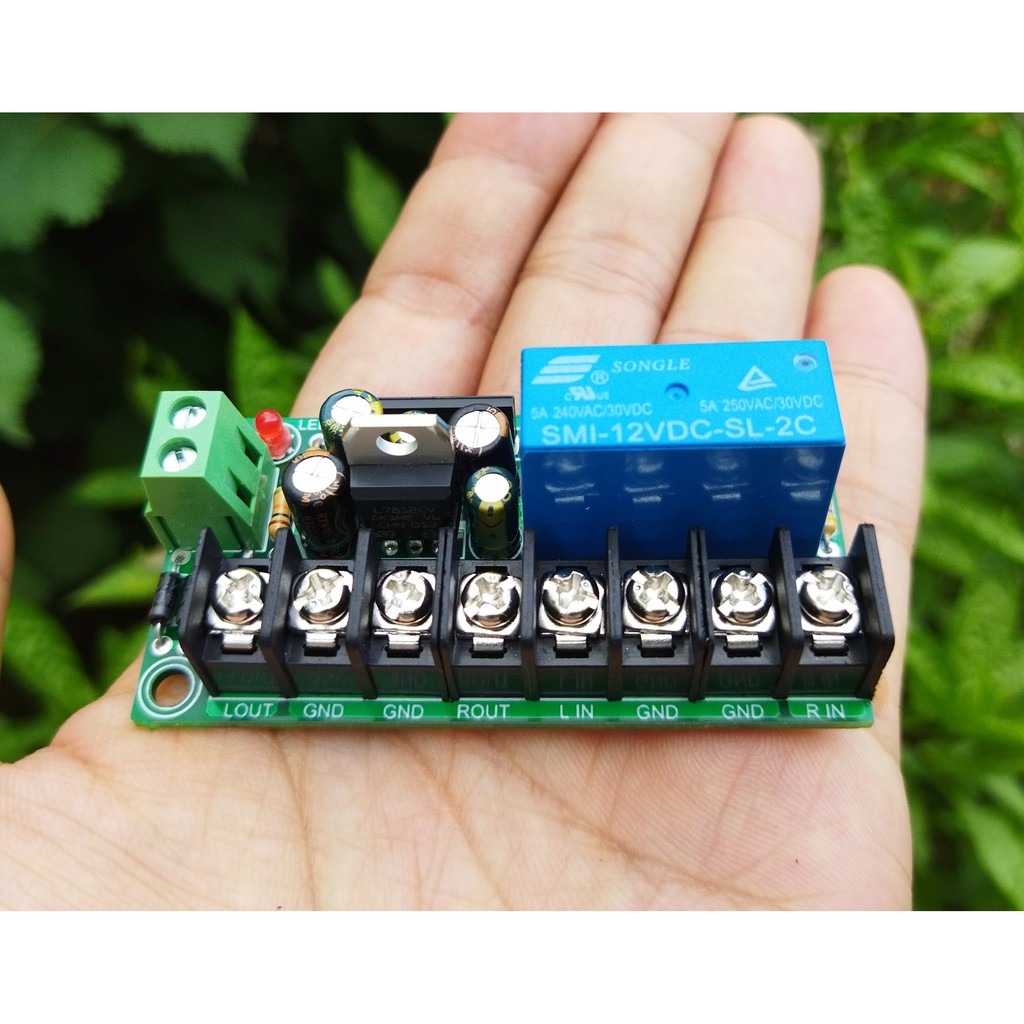

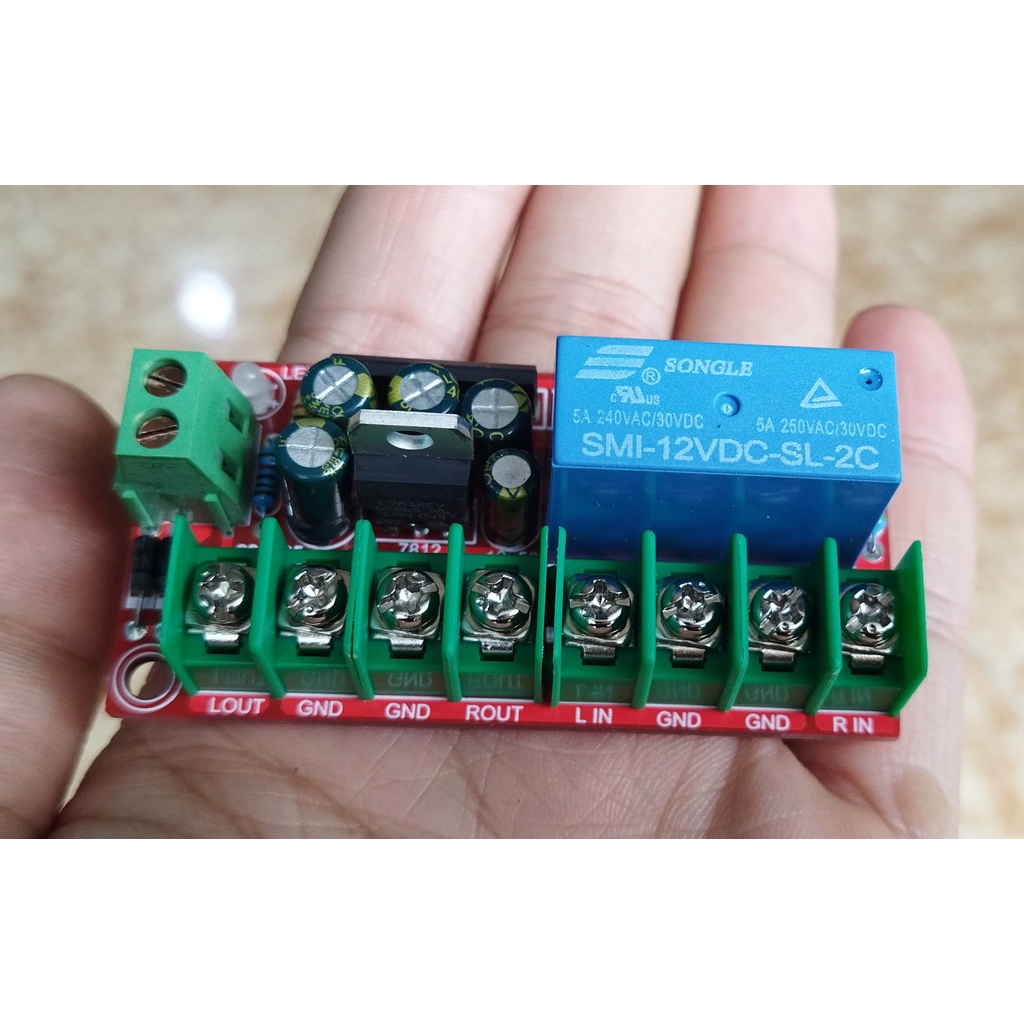

Mạch Bảo Vệ Loa 2 Kênh Cho AMPLY 12 Sò UPC1237

Đáp ứng cho âm ly 12 sò trở xuống hoặc 400w x 2 trở xuống.

Điện áp: 12V - 20VDC điện 1 chiều hoặc 12V ĐẾN 17VAC điện xoay chiều.

Tác dụng chính của mạch này là tạo độ trễ 5 đến 7s sau khi mở máy mới cho công suất ra loa nên chống được tiếng bụp.

Chống dò điện DC ra loa khi có điện áp DC >0.6V lập tức rơ le ngắt ngay, mạch sử dụng ic nên có độ nhạy cao, phát hiện dòng DC dù điện áp rất nhỏ cũng ngắt.

Mạch này không có bảo vệ chống chập vì bảo vệ chống chập dễ bị ngắt khi mở lớn hoặc trở kháng loa nhỏ, vui lòng không thử chế độ này tránh hỏng mạch công suất.

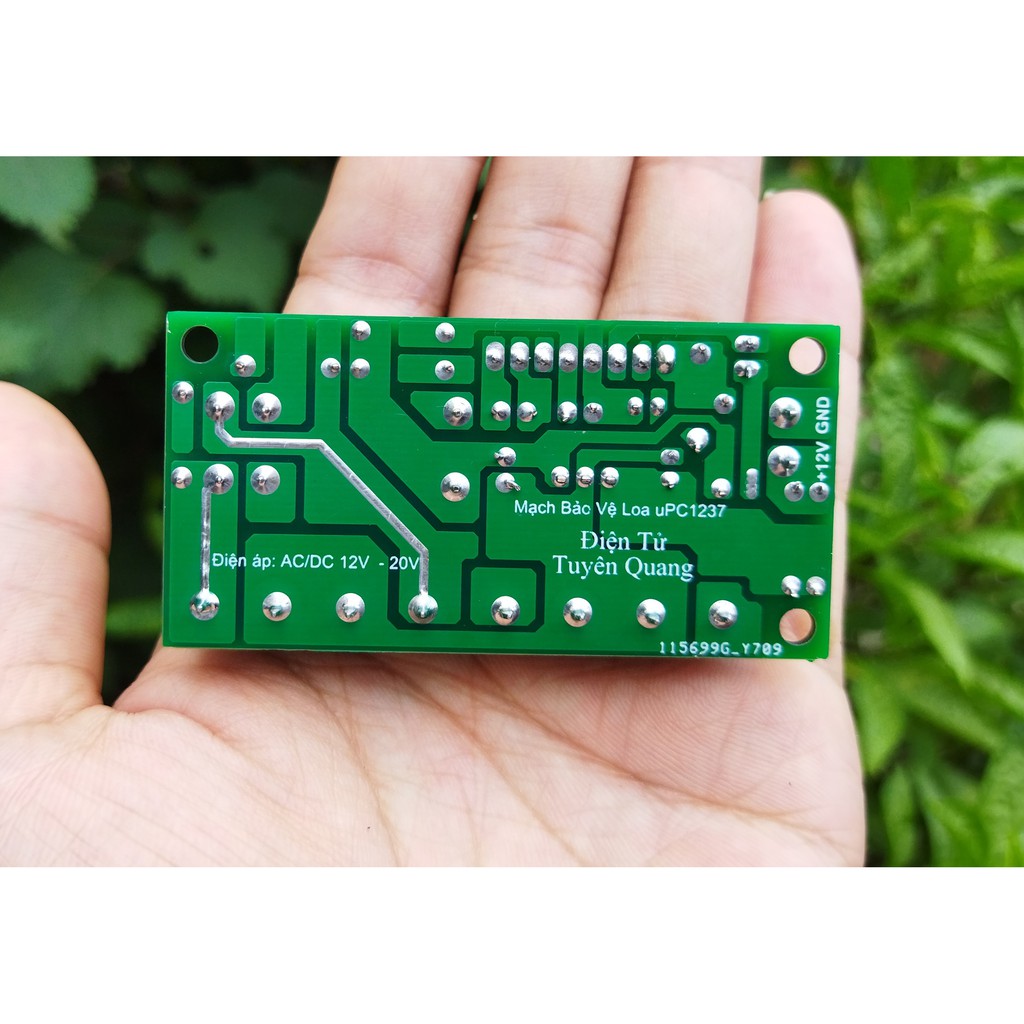

Mạch dùng phíp FR4 2 lớp chống bong chóc rất bền.

Mạch này sau khi cấp nguồn > mở lên thì rơ le không đóng, đèn cũng không sáng, sau 1 thời gian thì đèn sẽ sáng dần và rơ le đóng lại.

* Hướng dẫn sử dụng:

1. Cấp nguồn 1 chiều vào vị trí jack 2P trên mạch, nếu điện 1 chiều thì cần cấp đúng cực âm vào GND, cực dương vào +12V. Nếu điện xoay chiều thì không cần quan tâm đến cực tính. Nếu sử dụng 1 nguồn nuôi 2 mạch bảo vệ loa trở lên bắt buộc gắn đúng dây mass kể cả là điện AC hay DC.

2. Cho tín hiệu âm thanh từ mạch công suất đi vào cổng L IN ( loa trái) -  R IN (Loa Phải) -  GND = MASS

3. Cấp tín hiệu từ mạch bảo vệ loa ra TRẠM loa của âm ly L OUT (TRẠM Đỏ Loa Trái) -  R OUT (TRẠM Đỏ Loa Phải) - GND (TRẠM đen âm ly).

* Một số sự cố hay gặp phải:
+ Chưa gắn vào mạch công suất mới chỉ cấp nguồn > rơ le đóng 5s rồi tự ngắt hoặc không đóng rơ le (nguồn cấp đầy đủ và đúng, đo trên mạch vẫn có áp) > đo trên đầu vào loa L IN và R IN có điện áp khoảng 0.6 đến 2VDC... => Lỗi này thường xảy ra khi bo mạch bị ẩm hoặc xung quanh mạch có xung nhiễu nhiều tạo lên điện cảm ứng trên mạch, cái này không đáng lo chỉ cần kết nối với mạch công suất dòng điện cảm ứng này sẽ tự bị triệt tiêu về 0V và rơ le sẽ đóng bình thường. Dòng điện cảm ứng này nếu có trên mạch cũng là rất nhỏ cỡ pA (Pico ampe) hoàn toàn không ảnh hưởng đến mạch công suất hay loa, quý khách khong cẩn bận tâm. Còn về việc tại sao các phiên bản mạch bảo vệ loa dùng trasistor không bị tình trạng này => thực ra mạch nào cũng bị hết nhưng vì transistor dùng dòng cao hơn để dẫn nên với dòng nhỏ như thế thì nó triệt tiêu hết ở Chân B luôn rồi. Còn IC có độ nhạy rất cao như chân G của FET nên mới bị hiện tượng trên, dù dòng rất nhỏ nhưng chỉ cần có áp nó vẫn dẫn và hoạt động. Mạch chúng tôi đã test rất kỹ quý khách không cần phải test lại, cứ gắn đúng là hoạt động, trừ trường hợp do vận chuyển bị gãy vỡ mạch....

+ Lắp mạch bảo vệ loa mà tắt âm ly tiếng vẫn lọt ra loa không cắt ngay => Do nguồn cấp DC 1 chiều tích điện quá lâu, không sử dụng nguồn xung có tụ lọc nguồn đầu ra lớn hơn 220uF.
+ Lắp mạch bảo vệ loa mà mạch không bao giờ đóng mặc dù công suất vẫn chạy bình thường => Do bản chất các mạch khuếch đại này đang để lọt DC ra loa như các mạch CLASS D dùng TPA3116, TDA2003 BTL, PAM8403... Các mạch này không thích hợp sử dụng bảo vệ loa chống dò DC này, chỉ có thể dùng để bảo vệ chống bụp loa.
