Giới thiệu Mạch sạc pin 18650 TC4056 1S tích hợp Mạch tăng áp 2A từ 3.5V lên 25V
--------------------------------------------------------------------------------------------------------------Giải thích các Phân Loại:
+ Mạch Có Cổng Sạc: cấp nguồn sạc thông qua cổng MicroUSB, DC IN
+ Mạch Không Cổng Sạc: Mạch chưa hàn cổng sạc để giảm giá thành, thích hợp cho diy gắn trong, dùng nguồn sạc từ cổng DC IN trên mạch
--------------------------------------------------------------------------------------------------------------

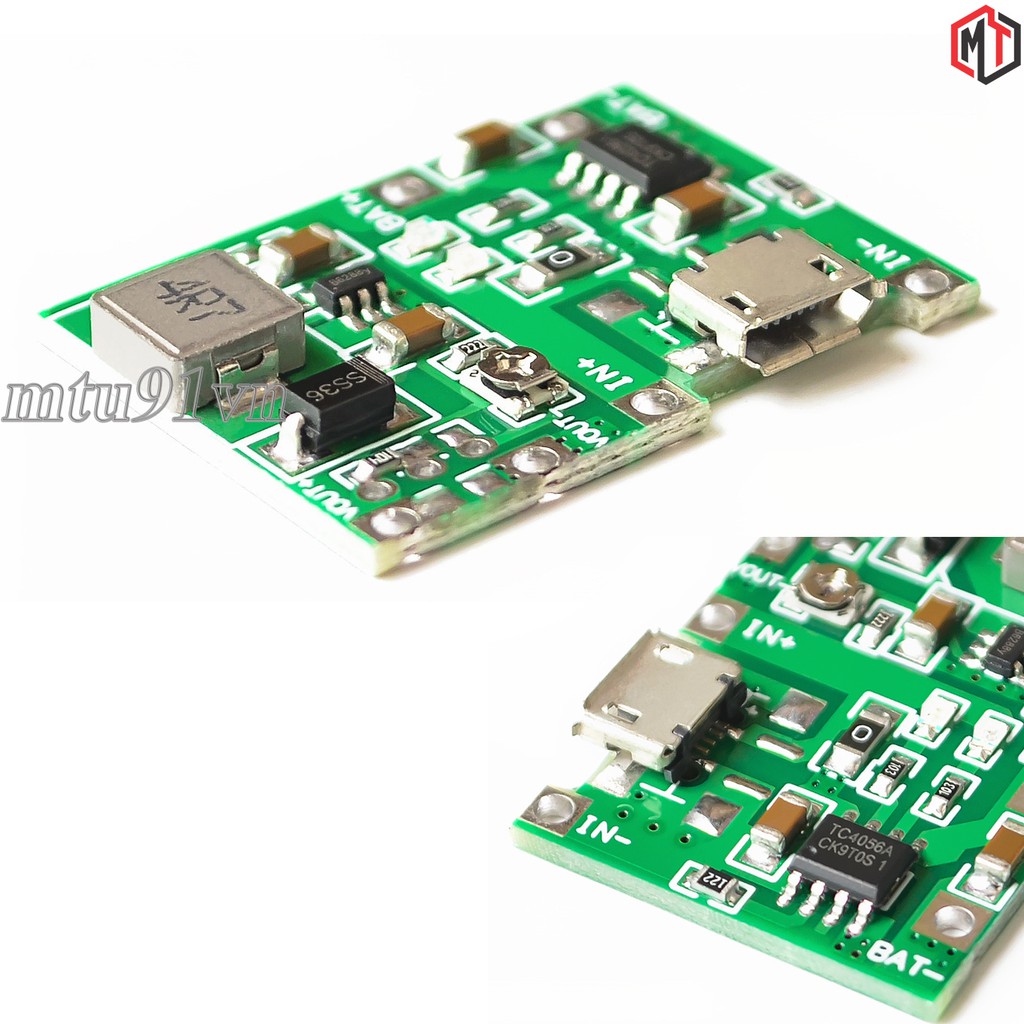

Mạch sạc pin 18650 1S tích hợp tăng áp 25V là mạch sạc pin 18650 1S, tích hợp mạch tăng áp 7W có thể điều chỉnh đến 25V. Mạch sử dụng IC TC4056, nhưng với mạch này không có chức năng bảo vệ pin, vì vậy người dùng khi thấy dấu hiệu sụt áp thì lấy pin ra sạc để tránh làm hỏng pin.
THÔNG SỐ KỸ THUẬT:
+ Mạch dùng sạc cho pin Li-ion và pin Li-Po 3.7v-4.2v
+ Đầu sạc cổng Micro USB (có thêm chỗ hàn dây)
+ Dòng sạc : tối đa 1A
+ Dòng xả : tối đa 2A

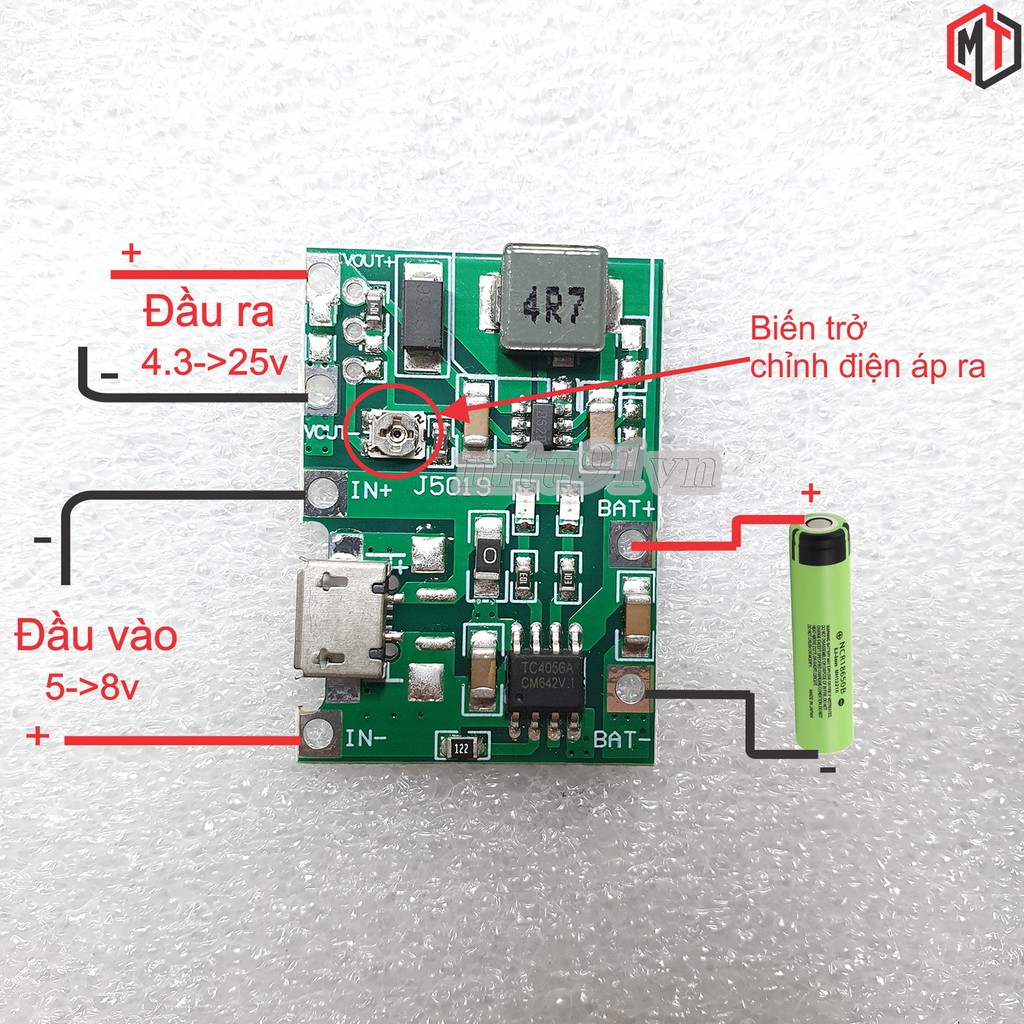

+ Điện áp đầu vào : DC 5 -> 8V
+ Điện áp đầu ra : tối đa 25V (có chiết áp điều chỉnh)
- Tham chiếu đầu ra dòng tối đa tương ứng với các điện áp 5V 1.4A, 9V 0.8A, 12V 0.6A
+ Có đèn led báo trạng thái (Đang sạc : đỏ , Đầy : xanh)
+ Dòng tĩnh khoảng 0,5 mA
+ Kích thước 3,3 * 2,3 (cm)
+ Ví dụ, kết thúc Vin + với bảng điều khiển năng lượng mặt trời 5V. Thiết bị đầu cuối BAT + có thể xuất ra 4.2V để sạc pin 3.7V 18650.
+ Khi cấp nguồn pin thì vẫn có đầu ra
Lưu ý: - không nên sử dụng ngõ ra tải là động cơ lớn, nên sử dụng với các tải thuần trở(đèn Led, mạch arduino, lora, wifi, moderm wifi, mạch ấp trứng, máy xủi oxy, ... ).
- Vặn ngược chiều kim đồng hồ : tăng điện áp
- Nếu xoay biến trở mà thấy áp không đổi thì cứ xoay tiếp 5 vòng nữa hoặc xoay ngược lại.
- Vặn mạnh tay có nguy cơ gãy luôn chiết áp
- Bổ sung tản nhiệt làm mát để sản phẩm hoạt động ổn định
