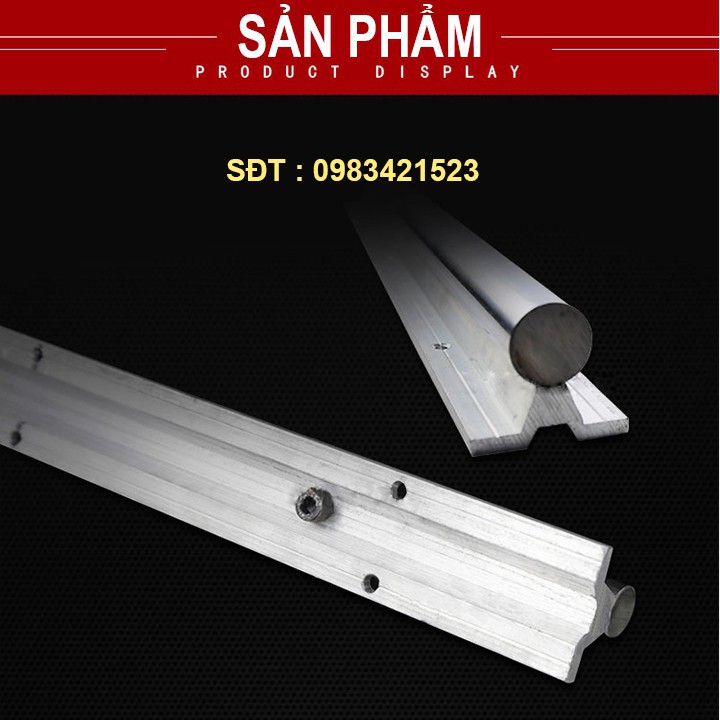

Giới thiệu Ray trượt tròn có đế phi 12 ( đơn vị 1000mm). cắt theo chiều dài yêu cầu.

Quý khách đặt số lượng mà mình cần, ví dụ cần thanh ray dài 600mm đặt số lượng 6.
I. Giới thiệu ray trượt SBR

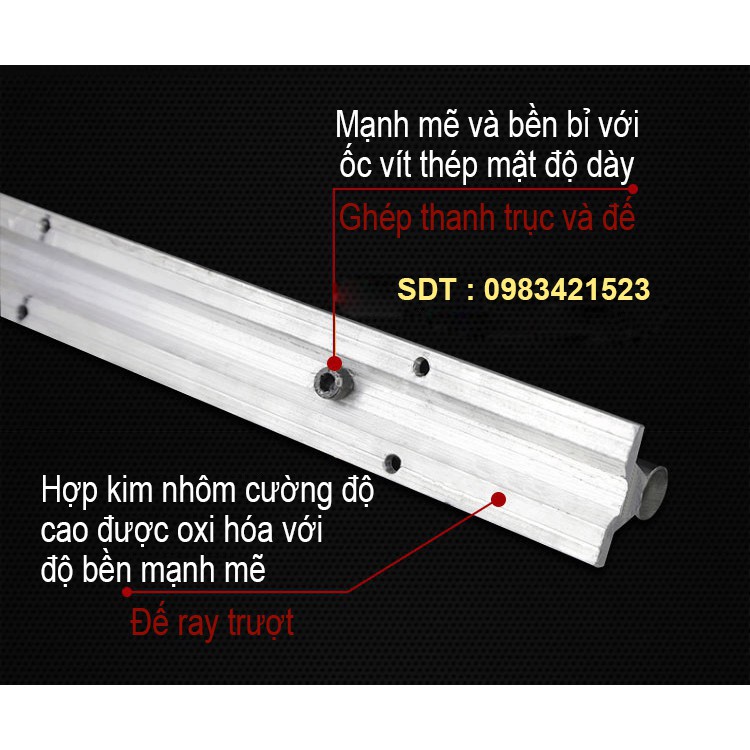

- Thanh trượt có đế SBR là dòng thanh trượt dẫn hướng hai chiều tiêu chuẩn với thiết kế tròn. Cấu tạo gồm:
+ Bề mặt mạ 1 lớp chrome giúp chuyển động trơn trượt nhẹ nhàng hơn, giảm tiếng ồn, khả năng chống rỉ rất tốt.
+ Bên dưới được thiết kế thêm lớp đế cứng giúp thanh ray vững chãi hơn, chịu tải cao hơn.
+ Ngoài ra dọc 2 bên của ray trượt tròn có đế còn được khoan lỗ giúp cố định chắc chắn hơn vào bề mặt máy/ thiết bị.

- Thanh ray trượt đơn SBR có chức năng dẫn động tuyến tính cho các chi tiết máy CNC, máy tiện, bàn cưa, máy cưa, máy cắt, máy in 3d... Đây là hệ thống dẫn hướng cơ khí rất đơn giản, dễ thiết kế, đặc biệt là giá thành rẻ phù hợp với những người mới chế tạo máy.

- Nhiều nơi gọi thanh trượt SBR là ray trượt nhôm hay thanh trượt nhôm. Điều này là không đúng vì sản phẩm của THC được làm hoàn toàn từ thép chịu lực C45 có độ cứng khác biệt, chất lượng tốt. Quý khách không nên tự chế ray trượt inox để thay thế vì độ cứng và độ chính xác không đảm bảo, dễ bị trầy xước do không được mạ tốt.

- Ray trượt tròn có đế SBR có thể sử dụng cùng:
+ Bi trượt tròn khuyết LM...UUOP
+ Con trượt tròn khuyết SBR...UU

II. Đặc tính kỹ thuật thanh trượt SBR

+ Chất liệu: Thép 45, Gcr15
+ Độ cứng: HRC58 ± 2 (Gcr15: HRC60 ± 2)
+ Độ chính xác: g6, Độ cong: Dưới 5μM/100mm
+ Độ dày mạ chrome : 30μM (Rmax)
+ Độ gồ ghề bề mặt: Dưới 1.5μM (Rmax)
+ Bề mặt cứng dày 0.8μ ~ 3mm
+ Đường kính ngoài: 6mm đến 60mm

III. Ưu điểm thanh trượt dẫn hướng SBR.

- Làm bằng thép chịu lực đã được tôi luyện, bề mặt mạ chrome sáng bóng, chống xước.
- Tốc độ di chuyển con trượt cao, lên đến 10m/s
- Ma sát thấp, hoạt động trơn tru, tiếng ồn khi hoạt động thấp
- Chống ăn mòn và kháng rỉ sắt
- Dễ dàng thiết kế, lắp ráp
- Giá thành rẻ

IV. Kích thước ray trượt tròn có đế.

- Thanh trượt dẫn hướng tròn có đế có các đường kính trục từ nhỏ đến lớn như sau : Φ12, Φ16, Φ20,Φ25, Φ30, Φ35, Φ40, Φ50.
- Đối với kích thước ray trượt mini. Quý khách vui lòng liên hệ shop.
- Chiều dài chung của mỗi thanh trượt tròn có đế là 4m. Đối với đoạn dài 200mm, 250mm, 500mm, 1m, 3m, 4m, 6m... Quý khách vui lòng liên hệ shop để được hướng dẫn.
- Quý khách vui lòng liên hệ shop để nhận được bản vẽ chi tiết.

---------------------------------------------------------------------------------
INBOX ĐỂ ĐƯỢC TƯ VẤN THÊM VỀ SẢN PHẨM
