Giới thiệu Combo module nguồn Ams1117 3V3-5V và Board Test MB-102

1.Thông số kỹ thuật Module nguồn AMS1117
Điện áp đầu vào : 6.5V-12V (DC) hoặc nguồn USB
Điện áp đầu ra : 3.3V và 5V (DC)
Dòng tiêu thụ : <700mA
Kích thước : 5.3cm x 3.5cm
Tương thích tốt với MB102 breakboard
2. Các kết nối:
Đầu vào :
Sử dụng Jack DC (5-12VDC)
USB (5V)
Đầu ra : jump 2.54mm được ghi giá trị trên module
3. Bộ sản phẩm bao gồm:
01 Module nguồn AMS1117 3V3-5V
01 Board test MB-102 Loại Tốt

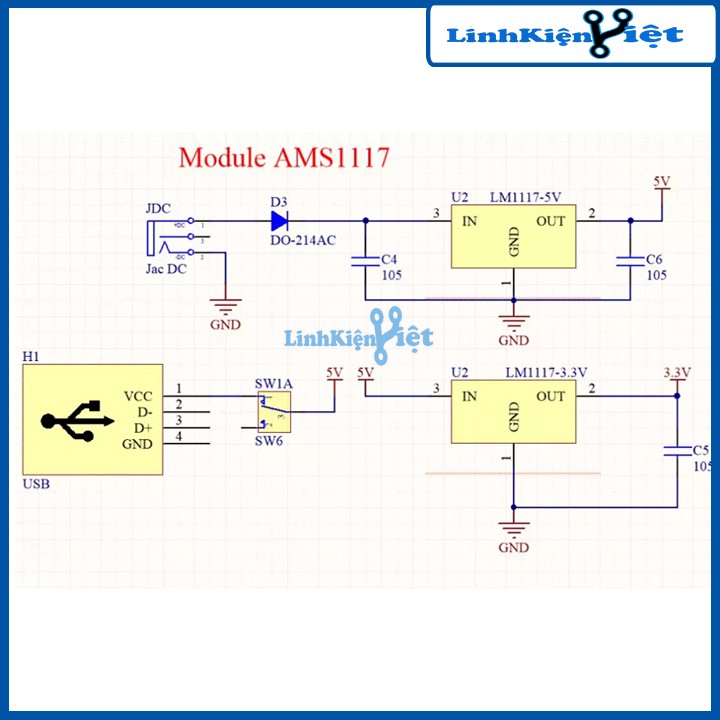

4. Nguyên lý hoạt động :
Module AMS1117 là một thiết bị ổn định điện áp ra . Điện áp đầu vào được qua diot để hạn chế ngược dòng . Dòng điện được cung cấp cho 2 IC nguồn hoạt động .
Dòng điện ra tối đa là 700mA .
Điện áp tối đa đầu vào là 15V.
5. Ứng dụng thức tế
Với việc cung cấp 1 điện áp ổn định và cường độ dòng điện tối đa lên đến 700mA thì module được sử dụng làm nguồn cung cấp cho rất nhiều thiết bị module khác như :
Module GPS
Module RF NRF24L01
LCD
Cảm biến các loại
6. Tài liệu thêm
https://goo.gl/9z3CLS
http://www.petervis.com/Raspberry_PI/Breadboard_Power_Supply/YwRobot_Breadboard_Power_Supply.html
#modunnguonams1117 #boardtestmb102
#linhkiendientu #linhkien #linhkien024 #linhkienlammach #lammachthucong
