Giới thiệu Mạch báo dung lượng pin từ 1S-8S

Để biết thêm thông tin sản phẩm và cách đấu nối xin vui lòng xem hình và đọc kĩ hướng dẫn, xin cảm ơn!

Đặc điểm:
1. Hiển thị năng lượng pin.

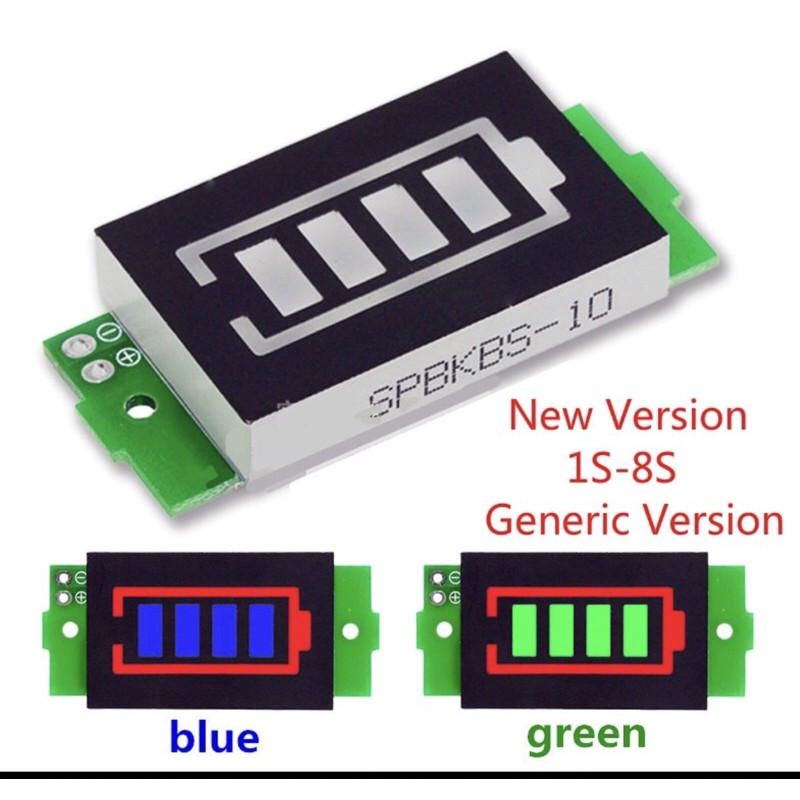

2. Màu sắc kỹ thuật số: viền màu đỏ, và khung hiển thị màu xanh lá cây (khi pin đầy, tất cả sẽ sáng lên)

Chi tiết sản phẩm
1. Điện áp hoạt động: 3-34V, dòng điện hoạt động 5mA
2. Nhiệt độ hoạt động: -20 ~ 50 ° C
3. Sai số điện áp: 2%

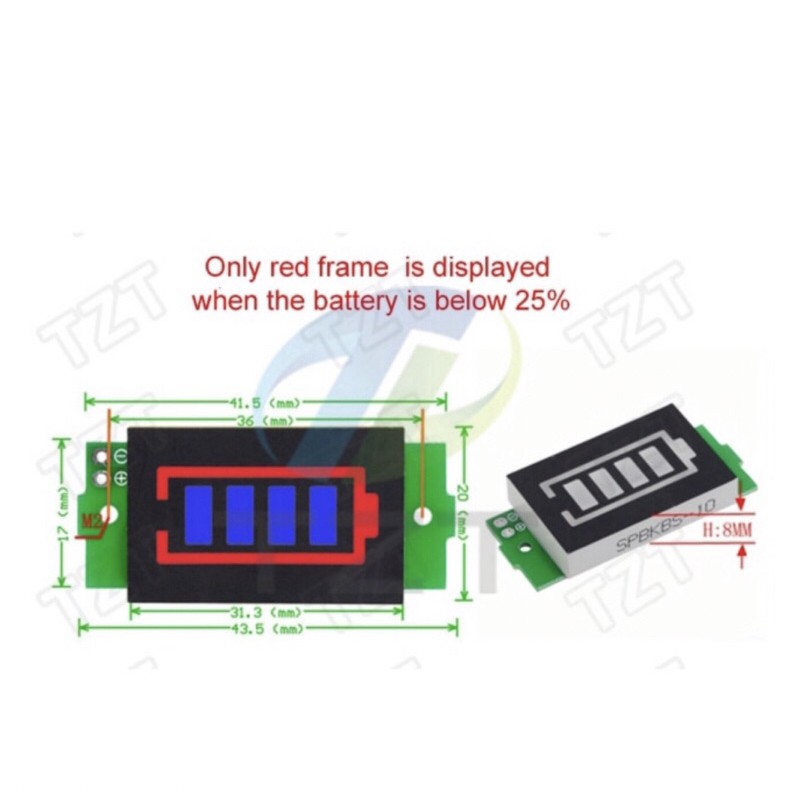

4. Kích thước: 43.5 * 20MM

Cách sử dụng:
Kết nối cực dương và cực âm của bảng hiển thị với cực dương và cực âm của pin .

Phía sau của mạch có ghi từ S1 -S8.

Ví dụ khi bạn dùng pin 1S-3.7v thì hàn vị trí S1.
Pin 3S-12V thì hàn vị trí S3. Chỉ được phép hàn 1 trong 8 vị trí.

Tấm đệm S1-S8 tùy chọn, chỉ có thể kết nối một loại, không được phép có 2 hoặc nhiều mạch ngắn cùng một lúc
