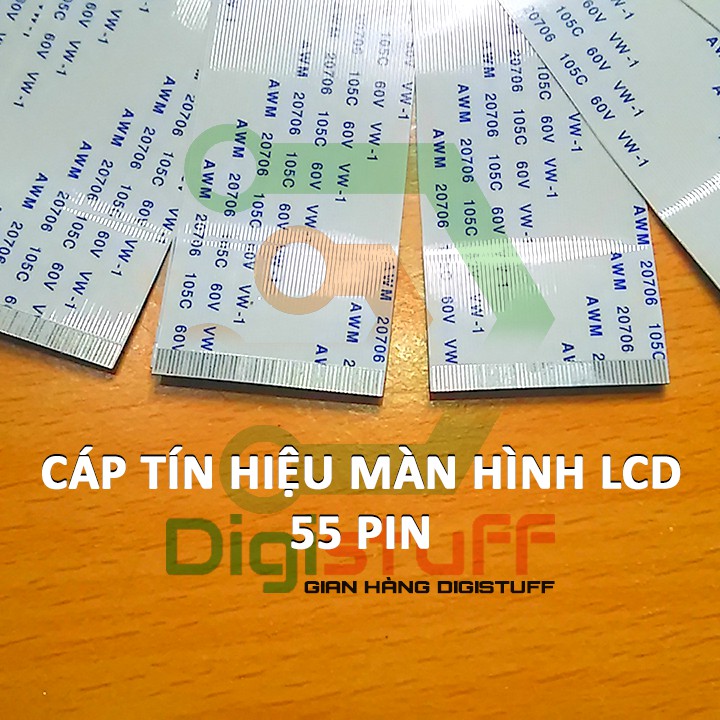

Giới thiệu Cáp FFC 55 pin thay cáp bo tcon (t-con) / tín hiệu màn hình Ti vi

Cáp FFC 55 pin được dùng để thay thế cáp tín hiệu màn hình LED, LCD và các thiết bị điện tử khác có các style AWM 20706, AWM 20798, AWM 20861, AWM 2896, AWM 20696 của các hãng: Xinya, CviLux, HAMBURG-SH-HF, High-Tek, JI-HAW, YOUNGSHIN-T, ... có các số hiệu: E476580, E208903-3, E235863, E353411, E118077, E221612, E353750,...

*** GIÁ 1 SỢI.

*** VUI LÒNG XEM THÔNG SỐ, HÌNH HƯỚNG DẪN, PHẢI BẢO ĐẢM CÁC THÔNG SỐ NÀY GIỐNG VỚI CÁP CŨ CỦA BẠN. CÁC THÔNG SỐ BẮT BUỘC PHẢI GIỐNG: SỐ CHÂN CỦA CÁP, LOẠI CÁP, CHIỀU RỘNG ĐẦU CÁP (đo chiều rộng đầu cáp trước, sau đó suy ra PITCH như trong hình hướng dẫn, lúc đặt hàng, chọn PITCH tương ứng).

*** CÁP QUÁ NGẮN KHÔNG ĐÁP ỨNG NHU CẦU CỦA BẠN? HÃY MUA THÊM ADAPTER NỐI DÀI CÁP FFC VẤN ĐỀ CỦA BẠN SẼ ĐƯỢC GIẢI QUYẾT! Ngoài ra, bên shop còn bán ĐẦU CHUYỂN FFC sang DIP/SIP, socket ( đầu cắm ) FFC, hãy tìm trong gian hàng shop. Shop bán đủ các loại cáp FFC từ 4 pin đến 96 pin.

*** CHỈ LOẠI CÁP "CHÂN MẠ VÀNG" (xem trên hình, chọn lúc đặt hàng) CÓ STYLE AWM 20861

*** CHIỀU DÀI CÁP: chọn trong phân loại hàng lúc đặt hàng.

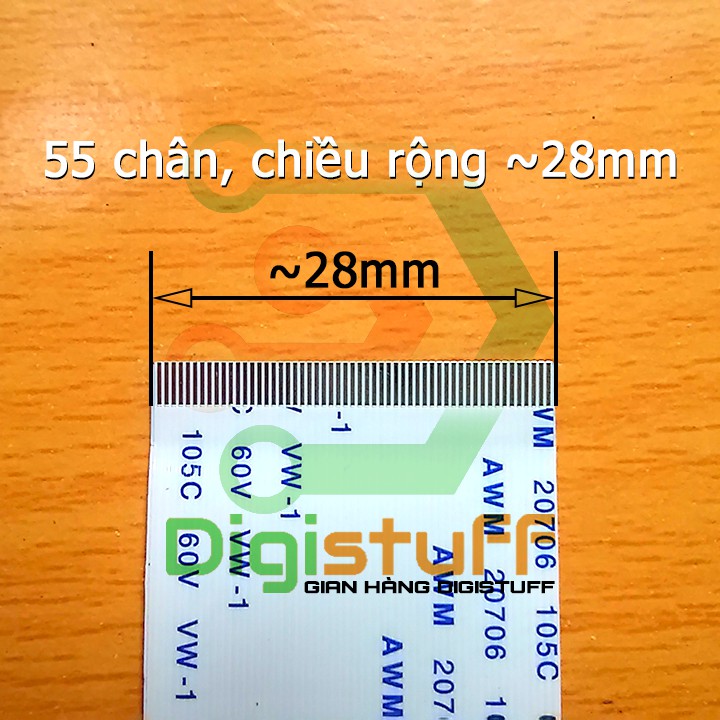

*** CHIỀU RỘNG ĐẦU CÁP VÀ PITCH (khoảng cách chân): khoảng cách chân 0.5mm, chiều rộng đầu cáp: xem hình

*** LOẠI CÁP (chọn lúc đặt hàng): XEM HÌNH MINH HỌA LOẠI CÁP TRÊN HÌNH HƯỚNG DẪN
 - Type A (A-A): loại cáp này có 2 đầu cáp giống nhau hay còn gọi là cáp thuận.
 - Type B (A-B): loại cáp này có 2 đầu cáp ngược nhau hay còn gọi là cáp ngược.
 - Type E: loại cáp này có 1 đầu hàn chết vào bo và một đầu kẹp vào đầu cắm ZIF.

*** LƯU Ý QUAN TRỌNG:
- Không hỗ trợ đổi/trả hàng do lỗi của khách.
- CẦN XEM KỸ ĐẦU CÁP, nên chọn loại có đầu cáp giống với cáp zin. Nếu chọn khác loại nhưng chiều rộng đầu cáp vẫn giống với cáp zin thì có thể thay được hoặc không được tùy vào chân cắm của mỗi thiết bị. Trường hợp này quý khách phải tự chịu rủi ro.
 - Phải mua đúng LOẠI CÁP giống với cáp cũ, cáp type A không thể thay thế cáp type B và ngược lại. Mua sai có thể dẫn đến hư hỏng thiết bị, quý khách tự chịu trách nhiệm. Đối với cáp Type E, phải hàn đúng thứ tự chân giống cáp cũ, hàn sai thiết bị sẽ không hoạt động và có thể gây hư hỏng.
- Một lưu ý quan trọng về LOẠI CÁP: Khái niệm "cáp thuận" là loại cáp mà 2 đầu cáp có chân TIẾP XÚC cùng nằm trên một mặt cáp, bao gồm cả cáp TYPE A, TYPE C và TYPE F. "Cáp ngược" là loại cáp có chân TIẾP XÚC nằm trên 2 mặt khác nhau, bao gồm cáp TYPE B và TYPE D.
 - Khoảng cách các chân (pitch) có thể là: 0.3mm, 0.5mm, 0.8mm, 1.0mm, 1.25mm, 1.27mm, 1.5mm, 2.0mm, phổ biến nhất vẫn là loại 0.5mm và 1.0mm và cũng tùy thuộc vào loại thiết bị. Do đó bạn phải đo cẩn thận.
