Giới thiệu [1 CÁI] Mạch tạo xung NE555 V1

Mạch tạo xung NE555 V1

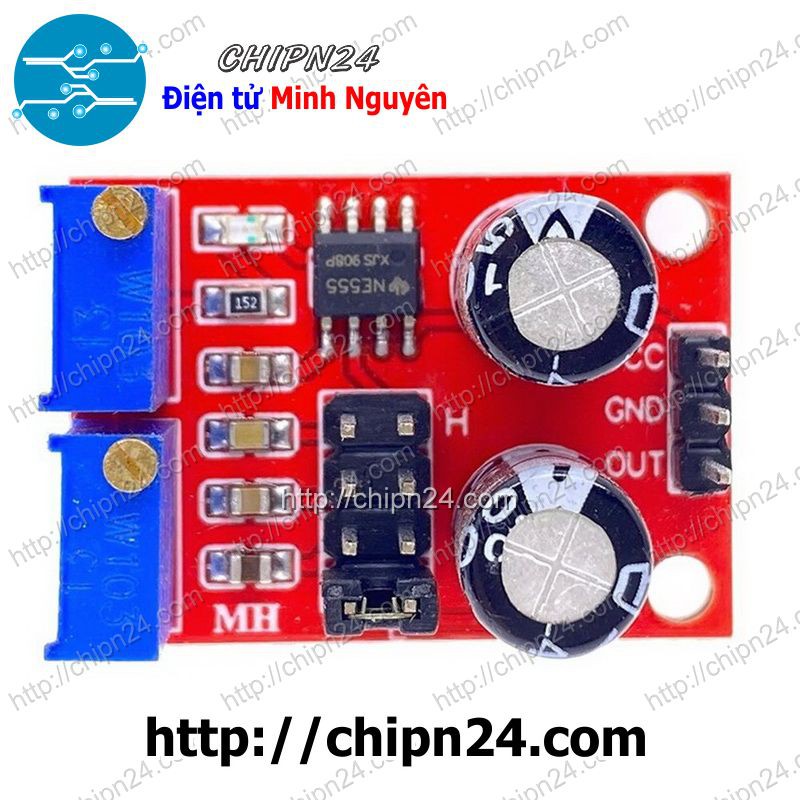

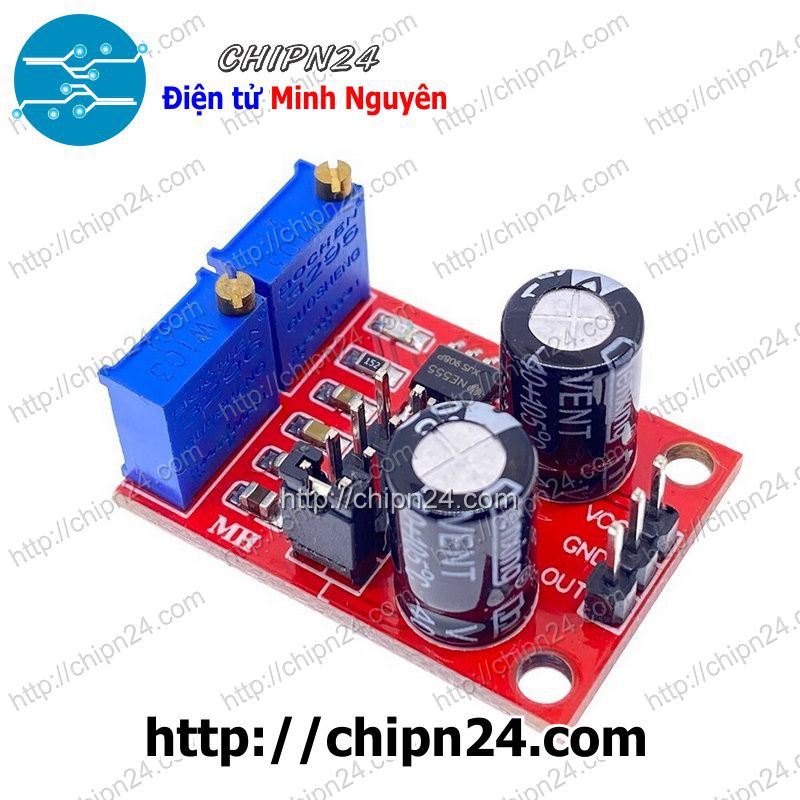

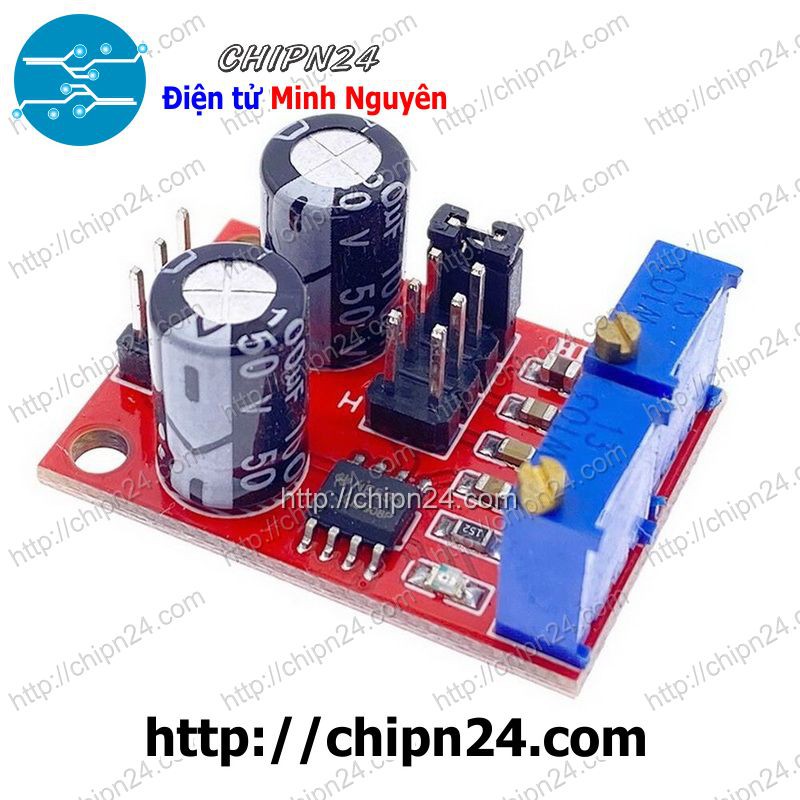

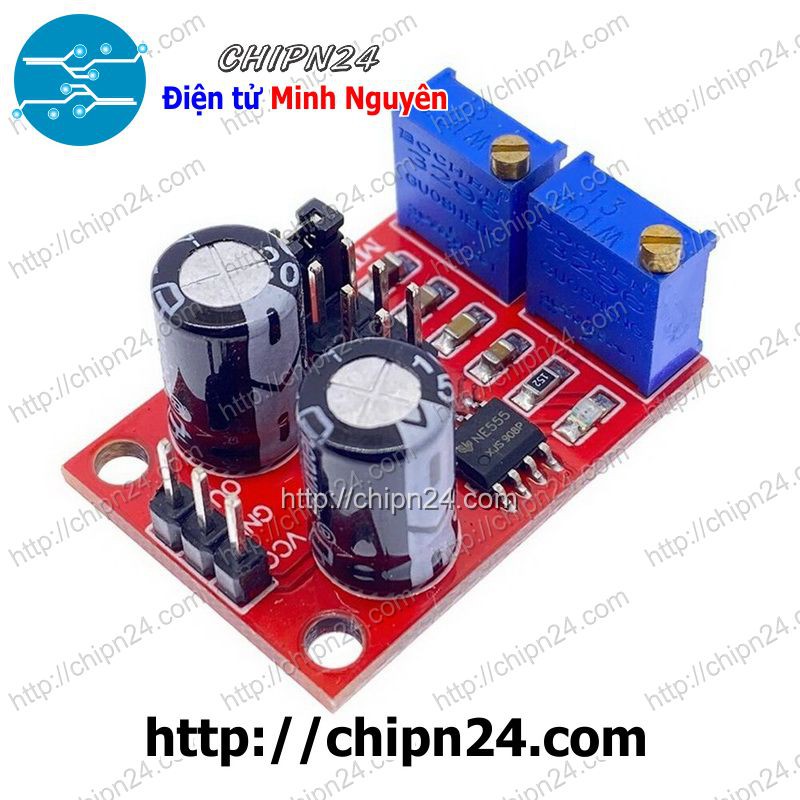

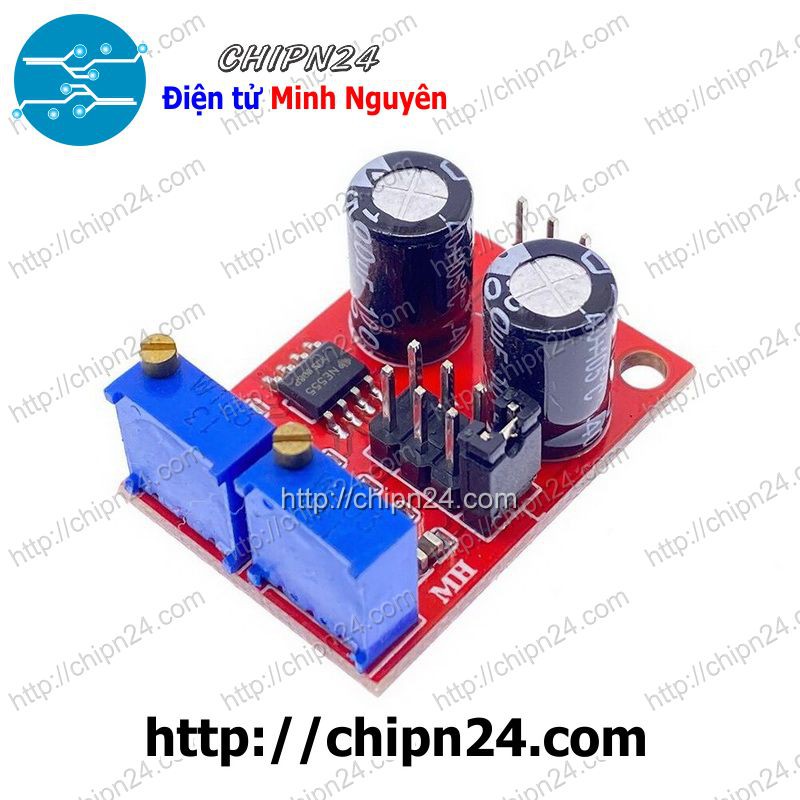

Board mạch nhỏ sử dụng chip NE555 quen thuộc như một máy phát tín hiệu sóng vuông được sử dụng cho các mục đích phát triển trong giai đoạn thử nghiệm, để tạo ra sóng vuông điều khiển motor hoặc tạo ra xung có thể điều chỉnh để kiểm soát mạch liên quan.

Thông số kỹ thuật:

- Điện thế ngõ vào: từ 5 ~ 15V. Chú ý: khi nguồn cung là 5V, áp ngõ ra có thể xung quanh chỉ số 15mA. Khi nguồn cấp là 15V thì dòng ngõ ra có thể đạt xung quanh chỉ số 35mA.
- Dòng ngõ vào: >=100mA.
- Độ lớn áp đỉnh ngõ ra: từ 4.2VPP – 11.4VPP (điện áp ngõ vào khác nhau thì độ lớn áp ngõ ra khác nhau)
- Độ lớn Maximum dòng ngõ ra :
>=15mA (khi nguồn ngõ vào 5V)
>=35mA(khi nguồn ngõ vào là 12V)
- LED chỉ thị ngõ ra: mức thấp: LED On, mức cao: LED Off, Mức bình thường: LED nhấp nháy

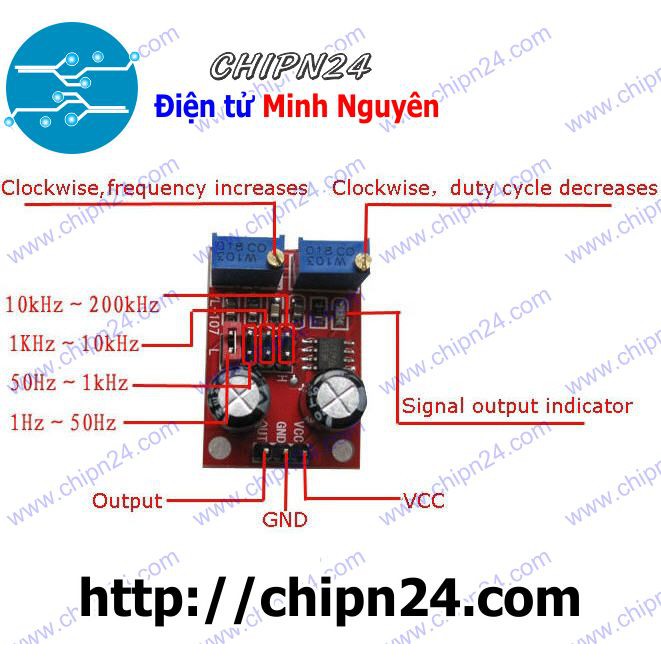

Vùng tần số ngõ ra có thể chọn:

LF: 1Hz ~ 50Hz

IF: 50Hz ~ 1KHz

High-frequency: 1KHz ~ 10KHz

HF: 10KHz ~ 200KHz
Độ rộng xung ngõ (Duty Cycle) ra có thể điều chỉnh được.


Tần số ngõ ra có thể điều chỉnh được thông qua công thức sau:
T = 0.7(RA + 2*RB) *C
Trong đó: RA, RB từ 0-10k.
LF khi C = 0.00uF
IF khi C = 0.1uF
HF khi C = 1uF
HF khi C = 100uF
