Giới thiệu [1 CÁI] Mạch Sạc Pin TP4056 1A Cổng Micro USB (Mạch sạc pin 18650)

Mạch Sạc Pin TP4056 1A Cổng Micro USB (Mạch sạc pin 18650)

Mạch sạc pin Lithium-ion sử dung chip điều khiển TP4056, kích thước nhỏ gọn chỉ 28x21mm. có thể thay đổi được dòng nạp tùy theo nhu cầu của người dùng.

Thông số kỹ thuật:
- Đầu cắm: Cổng Micro USB
- Điện áp đầu vào: 4.5 ~ 5.5 VDC
- Dòng tải: 1000mA Max (có thể điều chính từ 50 ~ 1000mA)
- Kích thước: 28x21mm
- Cấp nguồn: Qua cổng USB, hoặc ngồn ngoài qua 2 lỗ IN+ và IN- trên board cho người dùng DIY
- LED chỉ báo trạng thái: LED đỏ sang trong khi sạc, LED xanh sang khi nạp đầy.
- Thay đổi dòng sạc: Bắng cách thay đổi giá trị điện trở nối vào chân số 2 của IC TP4056 (Xem bảng )
- Đầu ra 4.2V, sử dung socket 2-pin 1.5mm (thích hợp với HHS-603450 (3.7V 1200mAh Polymer Lithium-Ion Battery) và 2 lỗ cho người dùng DIY


Thay đổi điện trở chân số 2 của IC TP4065 (Rprog) để thay đổi dòng sạc (IBAT) theo bảng sau:

RPROG (K) IBAT (mA)
30 50
20 70
10 130
5 250
4 300
3 400
2 580
1.66 690
1.5 780
1.33 900
1.2 1000
Lưu ý:
TP4056 có bảo vệ ngược cực tính đầu vào (cấp nguồn) nhưng đầu ra Battery output không bảo vệ ngược cực tính, có thể làm hỏng IC, vì vậy hay chắc chắn là Pin được kết nối đúng cực tính
Cách tốt nhất để tính dòng sạc cho pin là 0.37 dung lượng pin, Ví dụ, đối với pin 1000mAH, dòng nạp 400mA là đủ, nếu dòng sạc quá lớn pin sẽ nhanh đủ điện áp, nhưng khi đầy điện áp của pin sẽ nhanh giảm, tuổi thọ pin cũng giảm
Dây nối với bộ sạc pin không nên quá nhỏ hoặc quá dài, sẽ làm điện áp pin giảm nhiều
Nếu điện áp đầu vào >5V, ví dụ 5.2V hoặc thậm chí 5,5V, thì dòng nạp tối đa sẽ không thể đạt 1000ma, điều này là bình thường. Khi điện áp đầu vào tăng, IC sẽ sinh nhiệt, dòng nạp sẽ tự động giảm, nhưng không hư chip, khoảng 60oC IC làm việc bình thường

Lưu ý : Không được cấp nguồn ngược cực

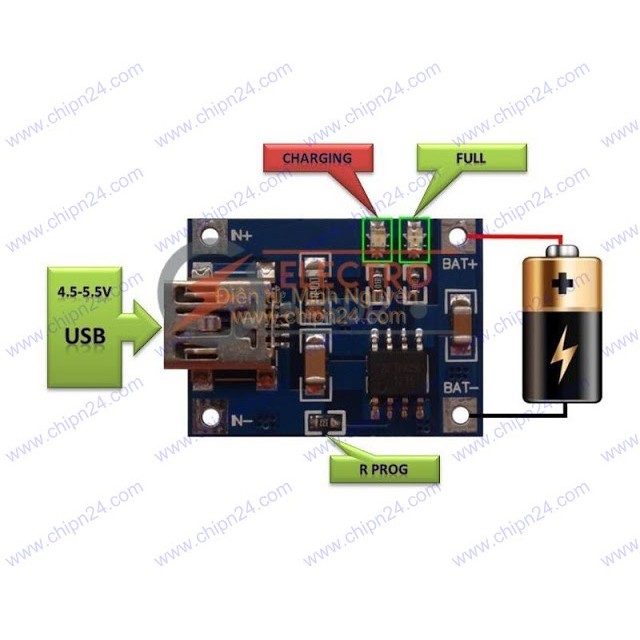

Sơ đồ nối dây
------------------------------------------------------------------------------------------
1) Quý khách cần có những kiến thức cơ bản về Điện tử (Phân biệt được 1 số linh kiện cơ bản, chiều cắm của Linh kiện (nếu có)).

2) Đối với Bo mạch hoặc Module: Vui lòng kiểm tra kỹ Mạch điện trước khi cấp nguồn, để tránh những hư hỏng đáng tiếc.

3) Cấp nguồn đúng Thông số Điện áp ghi trên Bo mạch

4) Chú ý: Không bảo hành các trường hợp như sau:

- Không bảo hành cháy, nổ Vi xử lý, Sim, linh kiện trên bo mạch...

- Sử dụng không đúng điện áp...
- Các tác nhân hàn, cậy, làm biến dạng mạch...
